Esta semana tocó bricolaje doméstico. Uno de los focos led exteriores murió. El mismo sábado compramos un par y al ir a cambiarlos resulta que venía con un rabillo de cable y no permitían la conexión en su interior y tocó realizar un empalme de cables para exterior.
Los fabricantes muchas veces creen que nos facilitan la vida, cosa casi siempre cierta. Pero muchas veces nos obligan a cambiar la forma de hacer las cosas y lo que debía ser un sencillo cambio de proyectores led se convirtió en buscar soluciones para no instalar una caja de empalmes de exterior. Este tipo de cajas con el paso del tiempo suelen ser una fuente de problemas y por eso quería evitarlas.
Contenido
¿Qué es un empalme de cables para exterior y cuándo es necesario?
Vamos a ver en detalle de qué estamos hablando. Un empalme de cables para exterior es cualquier tipo de sistema que nos permita dar continuidad eléctrica a la unión de al menos dos cables en el exterior. Y aquí viene el gran problema, en el exterior ya que estarán expuestos al agua. Si lo que necesitas es realizar un empalme para cables que queden enterrados o sumergidos, clicka aquí.
Tipos de cables para instalaciones eléctricas en exteriores
Antes de continuar con el empalme para cables de exterior veamos qué tipo de cable debemos utilizar en el exterior. Para ello, cómo siempre acudiremos al REBT de 2002, concretamente en la ITC-BT-33 dice lo siguiente,
Los cables a emplear en acometidas e instalaciones exteriores serán de tensión asignada mínima 450/750V, con cubierta de policloropreno o similar, según UNE 21.027 ó UNE 21.150 y aptos para servicios móviles.
- Amplios usos: los cables HAR se utilizan ampliamente en Europa y son adecuados para una amplia gama de aplicaciones.
- Uso versátil: nuestra línea eléctrica es adecuada para la instalación a prueba de cortocircuitos y a prueba de fugas de tierra, y es ideal para su uso con dispositivos de mano o de alimentación, así como para equipos comerciales pesados como herramientas, equipos agrícolas y sitios de construcción.
- Adaptable y resistente: el cable de alimentación se puede colocar de forma fija o libre, incluso en mangueras protectoras, y está optimizado para su uso en entornos secos, húmedos, ásperos y aceitosos.
- Alta resistencia y flexibilidad: el cable de conexión es resistente a los rayos UV y al aceite, soporta cargas mecánicas pesadas y es adecuado para uso en exteriores.
- Tubo de goma pesado: nuestro cable industrial se caracteriza por su alta flexibilidad y se puede utilizar a temperaturas de hasta -25 °C.
Este tipo de cables son más conocidos cómo cables de goma, son algo más caros que las mangueras que se utilizan en interior pero la cubierta exterior es más adecuada para recorridos por exteriores y provisionales.
Diferencias entre empalmes para interiores y empalmes para exteriores
Las instalaciones eléctricas exteriores tienen que luchar contra la climatología y el resto de condiciones ambientales que no se dan en el interior (humedad, agua, polvo…). Es decir elementos que son conductores de la electricidad y que en la gran mayoría de ocasiones acaban provocando la actuación del diferencial, incluso alguna vez provocan cortocircuitos.
Un empalme para cables en exterior se diferenciará de un empalme para cables de interior en la estanqueidad de las conexiones eléctricas. Lo que deberemos garantizar es que ningún elemento llegue a entrar en contacto con la parte activa (el cobre).
Tipos de empalmes de cables para exterior y materiales recomendados
En este post no trataremos los empalmes de resina que nos permiten asegurar conexiones eléctricas en cualquier situación, incluso sumergidos.
Empalmes de cables para exterior con conectores rápidos
Recientemente llegaron al mercado los conectores rápidos estancos. Este tipo de conectores son realmente sencillos de utilizar ya que es un “enchufe” con dos partes. Cada parte se monta en un lado de la manguera exterior y luego únicamente deberemos unirlas y roscar. Este tipo de empalmes de cables para exterior tiene la gran ventaja de que podemos desconectar cuándo nos interese y eso en algunas situaciones puede ser de interés. Pero debemos tener en cuenta que no deben quedar las conexiones al aire ya que de lo contrario la humedad hará su trabajo.
- 𝐂𝐞𝐫𝐭𝐢𝐟𝐢𝐜𝐚𝐝𝐨: conector de cable con certificación TÜV ROHS. Con diseño impermeable profesional y cubierta reforzada. Para cables subterráneos (hasta 12 mm de diámetro).
- 𝐒𝐞𝐥𝐥𝐚𝐝𝐨: con diseño impermeable profesional de la variabilidad del grosor del cable. De 4 mm de diámetro y 12 mm de diámetro. Al girar las tapas se cierra un anillo de goma alrededor del cable y lo sella completamente.
- 𝐂𝐨𝐧𝐞𝐜𝐭𝐨𝐫 𝐝𝐞 𝐜𝐚𝐛𝐥𝐞 𝐫𝐞𝐬𝐢𝐬𝐭𝐞𝐧𝐭𝐞 𝐚𝐥 𝐚𝐠𝐮𝐚: abrazaderas de conexión incluidas en 3 colores. Fácil de usar, sin necesidad de apretar tornillos.
- 𝐄𝐱𝐜𝐞𝐥𝐞𝐧𝐭𝐞 𝐦𝐚𝐭𝐞𝐫𝐢𝐚𝐥: el conector está hecho de material PC + PA66 con alta resistencia, que se integra en casa, jardín, granja o la conexión rápida de la iluminación exterior y el cableado externo.
- 𝐅𝐚́𝐜𝐢𝐥: la tuerca de rosca cambia el diámetro interior de la arandela girando para que se adapte perfectamente a diferentes tamaños de alambre sin necesidad de cambiar las piezas.
Otro inconveniente de este tipo de conexiones es que deberemos comprar el conector adecuado al número de cables, y eso en algunos trabajos puede ser una limitación.
Uso de cinta vulcanizada y tubos termorretráctiles en empalmes para exteriores

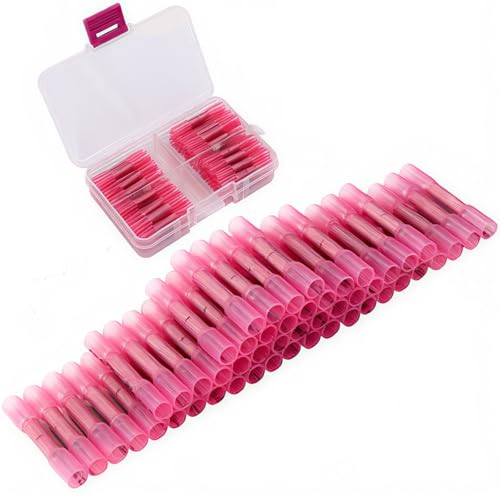

Ahora volvamos a los «principios» de la electricidad, aunque aprovecharemos para mostraros la evolución de este tipo de conexiones. Para la realización de la conexión eléctrica en lugar de utilizar los manguitos de presión habituales utilizaremos unos que van igualmente a presión y luego mediante calor se convierten en estancos.
- ★conectores a tope de contracción térmica: diseño de doble pared, tubería de poliolefina en el exterior y adhesivo de fusión en caliente en el interior, uso de pistola de calor para dar forma y adecuadamente a prueba de agua.
- ★USOS: audio para el hogar, audio para el automóvil, reparación de cables de alimentación, electrónica, electrodomésticos, garaje, tienda, automotriz, reparación de motores.
- ★50 piezas Conectores rojos [22-16 AWG] para empalmes de cables más pequeños y aplicaciones de soldadura menor, Barriles de cobre estañado con diseño de doble pared para rizos precisos y buen contacto
- ★Tamaño: Longitud 37.3mm, Diámetro exterior 4.75, Diámetro interior 1.7, Corriente máxima 19A
- ★Todos los conectores a tope están alojados en una caja de plástico sellada que es fácil de usar y almacenar. Esta es una caja gratis con una hebilla.
A continuación podemos dar una capa de cinta autovulcanizable a lo largo de todos los conductores de forma que reconstruyamos esa segunda capa de aislamiento que hemos pelado para realizar el empalme
- La resina de caucho proporciona una excelente adherencia a superficies irregulares
- Aislamiento eléctrico primario para cable de empalme de 600V a 69 kV en todos los cables dieléctricos sólidos
- Adecuado para revestir empalmes y terminaciones de alta tensión
- Medidas de cinta 3/4 in x 30 ft x 30 mil
- Viene en color negro
Y por último, dejaremos toda la conexión bajo un tubo termo retráctil con adhesivo. de esta forma podemos asegurar que nuestras conexiones quedan protegidas tanto a nivel eléctrico cómo a nivel mecánico.
- ⭕[Ratio de contracción 4:1] - Tubos termorretráctiles de alta calidad con un ratio de contracción de 4:1. El calentamiento los reduce a 1/4 de su diámetro original.
- ⭕[Doble pared forrada con adhesivo] - Nuestros tubos retráctiles están fabricados con polietileno ignífugo de alta calidad. Doble pared forrada con adhesivo para una mejor protección y sellado durante el encogimiento.
- ⭕[Aislamiento impermeable] - El excelente sellado hace que sea extremadamente impermeable y aislante y proporciona una protección muy buena.
- ⭕[Fácil de usar] - Estos tubos termorretráctiles son fáciles de usar y se pueden encoger en segundos. Simplemente cubra la sección de cable desnudo con los tubos termorretráctiles y caliente con un encendedor o pistola de calor.
- ⭕[Múltiples usos] - Repara cualquier alambre o cable roto, puede reparar artículos como monturas de gafas. Su gran tamaño y alto grado de contracción permiten su uso en múltiples escenarios.
Conectores rellenos
En el mercado también podemos encontrar unos conectores que son una maravilla de la ingeniería. Este tipo de conectores nos permiten insertar los cables sin pelar y al apretar sobre la presilla realizarán la conexión eléctrica y rellenarán todo de una resina que hará que la conexión sea estanca. Aunque hemos leído que son impermeables nuestra recomendación es dejar este tipo de conexiones eléctricas exteriores dentro de una caja. Principalmente por la protección mecánica. Eso sí, tened en cuenta que en caso de lluvia el agua o bien no entre, o que pueda circular por el interior de este sin llegar a llenarse entera.
- 50 unidades 3M Scotchlok 314
- Conector de cable con relleno de dinero
- Impermeable
- Apto para montaje en exteriores
- Estos conectores de cable permiten conectar el cable delimitador completamente fácil y sin problemas. Por ejemplo: Alargar
Paso a paso para realizar un empalme de cables eléctricos en el exterior
Cómo ya os hemos adelantado los conectores rápidos son muy rápidos, sencillos y seguros de instalar. Y en el siguiente video lo veréis con total claridad. Eso si deberéis seleccionar el conector para cables exteriores que se adecúe a vuestra manguera,
Para la conexión con manguito autosoldable os lo dejamos en un par de videos. En el primer video podéis ver cómo se monta el manguito,
Para a continuación utilizar la cinta autosoldable sobre los manguitos anteriores. ,
Una vez encintado con la cinta vulcanizada esta se deberá proteger bien con un termo retráctil con adhesivo, con cinta aislante o con algún tipo de cinta especial de cubiertas.
Para acabar os dejamos el sencillo montaje de los conectores rellenos,
Cómo habréis podido observar tanto los conectores exteriores estancos cómo los Scotchlock 314 son muy fáciles de ejecutar. Eso si, cada uno con sus particularidades. La ejecución del empalme con manguitos y cintas es algo más compleja, pero con la ventaja de que podemos realizar la conexión exterior de cualquier cable.
Consejos de seguridad para el empalme de cables en exteriores
Los errores más comunes en los empalmes de cables en exterior es no respetar las instrucciones de los fabricantes de los kits. Pelar demasiado, no utilizar la junta adecuada, quemar con llama viva en lugar de con una pistola de aire caliente, utilizar un kit no adecuado a nuestra manguera… Es clave para garantizar que nuestro empalme sea resistente a la intemperie el uso de las herramientas y kits adecuados.
Hemos intentado de la manera más simple posible solucionar un problema que suele ser grande. Puede ser que al intentar condensar toda la información en un post nos hayamos dejado algo, para eso tenéis los comentarios y encantados os solucionaremos las dudas.
Como habéis podido comprobar por unos 60€ podemos tener un cuadro de protecciones profesional para nuestra bomba de agua monofásica en casa. Lo más probable es que nunca lleguen a actuar, y esto sería lo ideal. Pero el día que funcionen correctamente, a pesar de la avería, os alegaréis de tener vuestra forma completamente protegida.
Cómo siempre tenéis los comentarios abierto para cualquier duda o sugerencia que pudiese surgir. Si te ha parecido interesante el contenido con los enlaces que tienes a continuación podrá compartirlo directamente.
