Los abrepuertas eléctricos se han convertido en los porteros por excelencia. Pero en muchos casos todavía dependemos del telefonillo para poder accionarlos. Hoy veremos cómo convertir un abrepuertas eléctrico, en un abrepuertas wifi. Con una pequeña inversión. Y os adelantamos que nos será indiferente la tensión de alimentación de este. Si el abrepuertas es a 220 Voltios es mucho más sencillo, pero si es a 12 voltios (el más habitual) tendremos que añadir un pequeño relé que nos ayudará.
Hoy tenemos en el mercado muchos equipos eléctricos para hacernos la vida más fácil. Pero no somos conscientes de que con pequeñas modificaciones podemos adaptar sistemas antiguos y darles una nueva vida, pero con pequeñas inversiones. En este caso estamos hablando de menos de 30 euros.
Contenido
- 1 Porqué convertir un abrepuertas eléctrico en Wifi
- 2 Que necesitamos para convertir nuestro abrepuertas eléctrico en un abrepuertas automático
- 3 Esquema de conexión para de un abrepuertas eléctrico que no está conectado a un portero automático
- 4 Esquema de conexionado para un portero Auta
- 5 Esquema de conexionado para un portero Fermax
- 6 Configurando nuestro interruptor wifi para convertirlo en un pulsador
- 7 Esquema de conexionado para un portero Auta utilizando únicamente un controlador wifi
Porqué convertir un abrepuertas eléctrico en Wifi
Os explicaremos nuestro caso y supongo que el de muchos de vosotros. Hoy día con las compras online en la gran mayoría de ocasiones nos llega el transportista cuándo no estamos en casa. Esto deriva en pedirle el favor a nuestro vecino o directamente pedirle al transportista que lo deje en su sede que ya pasaremos a buscarlo. Pero que ocurriría si pudiésemos abrir desde nuestro teléfono el abre puertas que da el acceso a una zona de nuestra casa y que el transportista nos deje el paquete.
Muchas casas unifamiliares, adosados, duplex… disponen de pequeñas terrazas de acceso dónde es posible dar acceso accionando el abre puertas en remoto para que el transportista deposite allí la mercancía. Pues ese fue el motivo por el cuál diseñamos este sistema.
Que necesitamos para convertir nuestro abrepuertas eléctrico en un abrepuertas automático
- 【 Control Remoto Mediante Aplicación 】 La aplicación eWeLink APP permite controlar todos los dispositivos SONOFF desde cualquier lugar con un solo toque en un smartphone iOS o Android, sin límite de distancia. También es posible realizar un seguimiento del estado de los dispositivos en tiempo real en todo momento
- 【Compatible con un interruptor de luz convencional】Encienda la luz sin abrir la aplicación al ir al baño por la noche; basta con pulsar el interruptor conectado.
- 【 Escena Inteligente 】 Cree escenas inteligentes para que un dispositivo SONOFF pueda activar o desactivar otro, o agrupe varios dispositivos en un solo grupo y póngalos en marcha a la vez con un solo toque
- 【 Control por Voz con Manos Libres 】 SONOFF MINI El interruptor Wi-Fi es compatible con Amazon Alexa (Amazon Echo/Echo Dot/Amazon Tap) y Google Home Assistant. Permite utilizar la voz para controlar aparatos domésticos y disfrutar de una experiencia con manos libres
- 【 NOTA 】 1. Corte la corriente antes de instalar el dispositivo. 2. El router debe ser 2,4 GHz (Wi-Fi 5,0 GHz no es compatible), pero no hay limitaciones sobre la red del smartphone (se aceptan las redes 2G/3G/4G/Wi-Fi).
Este pequeño equipo de Sonoff será el encargado de abrir nuestra puerta cuándo nosotros demos la orden desde el móvil. Hemos escogido este equipo ya que tiene una función para realizar un pequeño pulso, y de esta forma evitar que nuestro abrepuertas eléctrico se pueda quemar si por error dejásemos la orden de apertura fijada.
El problema de casi todos los interruptores wifi es que están preparados para controlar equipos a 230 Voltios, y casi todos los abrepuertas que están instalados son a 12 voltios. Para poder controlar los 12 voltios necesitaremos un pequeño relé cómo el que tenéis a continuación.
- Capacidad de contacto: 250 VAC/28 VDC 10 A RES; 250 V CA 7 A GEN
- Voltaje de bobina: 220 V CA
- Contacto: DPDT
- Terminales de 8 pines
- Peso: 98 g. Contenido del paquete: 1 relé electromagnético
Esquema de conexión para de un abrepuertas eléctrico que no está conectado a un portero automático
Aunque esta solución no es la más habitual dejaremos el esquema de conexionado. Ya que puede ser válida para accionar cualquier abrepuertas, incluida una puerta de garaje que disponga de una entrada para conectar un pulsador exterior. También decir que este sería el esquema más básico de control.
Cómo podéis ver el conexionado es muy sencillo. Las líneas más gruesas en azul/negro corresponden a la parte de 230 Voltios que van conectadas desde el Sonoff hasta las conexiones 2 y 7 del relé. Las conexiones en color negro corresponden a lado del circuito del propio abrepuertas, en este caso a 12 Voltios en alterna. Si ya disponéis de un pulsador que acciona un abrepuertas, o incluso la puerta del garaje os será, de utilidad el siguiente esquema. Ya que podemos aprovechar el pulsador existente.
En estos dibujos cada línea representa un hilo, digo esto porqué realmente un esquema eléctrico no se representa así. Pero es visualmente mucho más gráfico para personas que no dominan la interpretación de esquemas.
Esquema de conexionado para un portero Auta
Si ahora mismo estás pensando que vives en un edificio y que no te es posible realizarlo, pues estás equivocado. En este caso os dejo el esquema para convertir un portero automático Auta en wifi de forma casera. En esta instalación el único problemilla es dónde ubicar el interruptor wifi y el relé. Lo más habitual es que todo el cableado del portero automático Auta nos llegue a una caja muy grande de telecomunicaciones. En el interior de esta caja lo único que deberemos localizar son los colores de los cables conectados al «+» y al «10» y conectarnos sobre ellos.

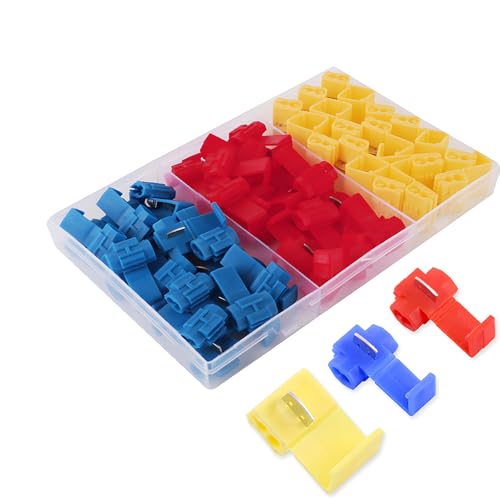

Si no deseas cortar el cable ya que estos tienen tensión puedes realizar el conexionado sin cortarlos con los siguientes conectores,
- ★Multifunción: los conectores scotchlok ampliamente utilizados en la conexión de cables de los proyectos de cableado de automóviles, motocicletas y el hogar.
- ★Fácil de usar, práctico y seguro: empalme rápido cableado rápido sin pelar ni soldar. Simplemente inserte los cables y apriételos con alicates, luego se realiza una conexión confiable y segura, muy rápida y liviana. Diseño de aislamiento de seguridad estampado, conexión de bloqueo de dos clavijas confiable y segura, sin apariencia suelta, liviana y hermosa, aislamiento, resistencia a alto voltaje.
- ★Material: plástico + metal, el color de las especificaciones correspondientes: rojo: 22-18AWG / 0.5-1.0mm, azul: 18-14AWG / 0.75-2.5mm, amarillo: 12-10AWG / 4-6mm.
- ★Viene con una caja de almacenamiento ： El juego de conectores Scotch Lock Wire tiene diferentes colores que le permiten identificarlo fácilmente y elegirlo rápidamente.
- ★Diseño de aislamiento de seguridad ： Conectores de empalme rápidos Fácil de usar, cierre por presión en la parte superior para mantenerlos bien aislados, evitar fugas, conectores T Tap para evitar que se salgan
Esquema de conexionado para un portero Fermax
El esquema que tienes a continuación te permite convertir el abrepuertas conectado a un portero automático Fermax en wifi. Los pasos a seguir son los mismo que en el caso del Auta.
Configurando nuestro interruptor wifi para convertirlo en un pulsador
Ya tenemos conectado nuestro interruptor wifi y nuestro relé de 230 voltios. Ahora queda la parte de la configuración del software. Lo único que debes configurar es en los ajustes del dispositivo Ajustes / Ajustes de el auto-apagado (impulso)/ On y 0,5 seg. De esta forma cada vez que acciones el pulsador wifi. Este se autoapagará al medio segundo.
En este caso utilizamos un interruptor wifi que debe ir escondido en una caja. Pero existen interruptores wifi cómo los que tenemos instalados en casa y que puedes reemplazar por los que tienes en casa.
Esquema de conexionado para un portero Auta utilizando únicamente un controlador wifi
ACTUALIZACIÓN 08/23:
Cuándo creamos este post lo hicimos en base a nuestra propia experiencia. En su momento cuándo lo pensamos no nos paramos a pensar en la «complejidad» del circuito. Un lector del blog nos planteó la posibilidad de hacer la misma instalación pero sin utilizar un relé auxiliar. Para conseguir convertir nuestro portero en wifi la condición que debía tener el controlador es que los contactos fuesen secos. Nos ha costado pero en el siguiente enlace tenéis un relé wifi pequeño con contactos secos,
![](http://ae01.alicdn.com/kf/S63c194bb977a453e934029a0f89259e2A.jpg_350x350.jpg")
Y aquí os dejamos el esquema para convertir un portero Auta con un único relé wifi. Realmente es mucho más sencillo ya que únicamente debemos alimentar el relé wifi con contacto seco a 230 voltios y llevar dos cables al portero automático.
Lo que no hemos podido probar es la configuración de este tipo de relé para hacer que únicamente de un pulso. Pero por lo que hemos podido ver en la aplicación Tuya es bastante sencillo.
Cómo siempre tenéis los comentarios abiertos para cualquier duda o sugerencia que pudiese surgir. Si te ha parecido interesante el contenido con los enlaces que tienes a continuación podrás compartirlo directamente, también podéis ayudar al mantenimiento de este blog con algún donativo. Y sobre todo mil gracias por visitarnos.
