Si tienes un inversor Huawei o Goodwe y el diferencial salta, la causa no es una avería, sino una corriente de fuga de CC. Aquí tienes los pasos para arreglarlo.
A los pocos días caen 4 gotas y el diferencial que se encuentra a la salida del inversor dispara. Lo rearmas y al rato vuelve a disparar, lo vuelves a rearmar. Si has llegado hasta aquí es porqué te es familiar esta situación. Antes de continuar, no te preocupes, entra dentro de lo esperable y tiene solución, además te daremos información para que el instalador si no es consciente te deba solucionar el problema sin coste, ya que es un fallo de diseño.
Contenido
- 1 Causas habituales del disparo de diferenciales
- 2 Que dice Huawei en su documentación respecto a la protección diferencial instalada en la salida de sus inversores y que dice el reglamento de baja tensión
- 3 Soluciones prácticas para las diferentes situaciones que se dan en instalaciones solar con inversores al disparo de diferenciales
- 3.1 Nuestro diferencial del generador tiene un diferencial aguas abajo de 30mA

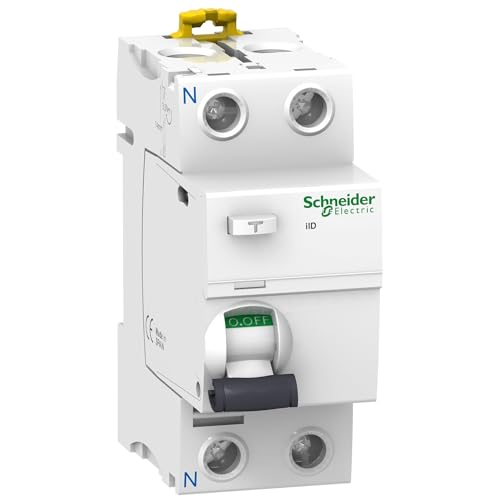

- 3.2 Schneider Electric iID 2P 40A 300mA (Clase A SI)

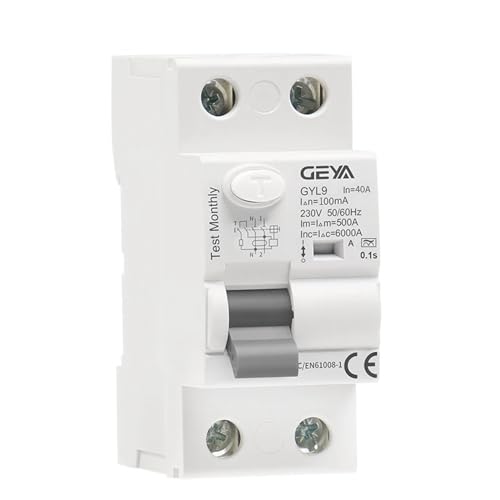

- 3.3 GEYA Diferencial Tipo A Electromagnético (2P, 40A, 100mA)
- 3.4 El diferencial del generador va directamente a las cargas
- 3.5 Circutor REC4 - Diferencial Rearme Automático (2P, 40A, 30mA)
- 3.6 La entrada de la generación solar es por una salida del cuadro
- 3.7 ☀️ Más allá del inversor: ¿Son rentables tus placas solares?
- 3.8 Acabando con el problema del disparo de los diferenciales en inversores Huawei
- 3.9 ¿Eres un poco "manitas"? Cómo cambiar el diferencial tú mismo (y sin sustos)
- 3.10 Resumen: ¿Qué diferencial compro para mi Inversor Huawei?
Causas habituales del disparo de diferenciales
Aunque en este blog ya tratamos el disparo espurio de los diferenciales en este caso la situación es algo diferente. Los diferenciales son equipos que lo que hacen es comprobar que la corriente que entra en una instalación sea la misma que sale. Esto equivale a decir que lo que realmente están haciendo es proteger a las personas, ya que en caso de que hubiese una fuga el diferencial abrirá el circuito y lo dejaría sin tensión.
En el caso de un inversor Huawei el diferencial no detecta ninguna fuga de corriente alterna (la que realmente utilizamos), lo único que detecta es la circulación de corriente continua originada tanto por el inversor cómo por las mismas placas solares. Según un informe técnico de Sungrow, el disparo de los RCD (dispositivos de corriente residual también conocidos en Europa cómo diferenciales) se debe a una combinación de sensibilidad del dispositivo y fenómenos físicos en la instalación solar:
Sensibilidad excesiva del RCD: Para instalaciones domésticas, se requiere un umbral de disparo de 30mA. Sin embargo, este límite suele ser demasiado bajo para sistemas solares, ya que muchos fabricantes diseñan los RCD para dispararse realmente a 15mA o 16mA, lo cual es muy sensible.
Formación de un condensador natural: Los paneles solares y el tejado (especialmente si es de metal) actúan como conductores que pueden formar un condensador entre el sistema solar y la tierra.
Corriente de fuga inherente: Este efecto capacitivo genera una corriente de fuga, algo común en los sistemas solares.
Condiciones climáticas adversas: En días lluviosos o nublados, este condensador de modo común aumenta, provocando una mayor corriente de fuga que supera el umbral del dispositivo y hace que el RCD se dispare.
📄 Documento Oficial: ¿Quieres ver la explicación técnica del fabricante sobre por qué salta el diferencial?
📥 Descargar Solución Técnica (PDF)(Se abrirá en una nueva pestaña para no cerrar esta página)
Aunque tu instalación esté perfectamente aislada poco o nada vas a poder hacer para evitar estas circulaciones de corriente ya que vienen originadas por el propio diseño de la instalación. Hay algunas placas que parece ser son más dadas a producir este tipo de fallos, pero no hemos encontrado información de calidad que lo fundamente.
Por cierto, mucho ojo con empezar a separar el sistema de puesta a tierra, puedes pensar que si ponemos una tierra diferente a las placas esto lo solucionas, es posible, pero esto entraña otros riesgos para las personas.
Lo primero que deberías comprobar antes de continuar es la sensibilidad de tú diferencial y su tipo. Ya te adelantamos que debería ser tipo A y la sensibilidad, si te dispara, es de 30mA.
Que dice Huawei en su documentación respecto a la protección diferencial instalada en la salida de sus inversores y que dice el reglamento de baja tensión
Que dice Huawei en su documentación respecto a la protección diferencial instalada en la salida de sus inversores y que dice el reglamento de baja tensión

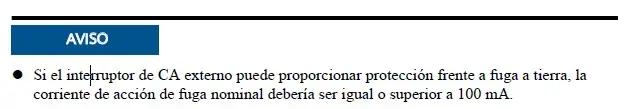

El manual de los inversores Huawei domésticos nos dice que nos recomienda instalar una protección diferencial con una sensibilidad mínima de 100mA. Si tenemos instalado un diferencial de 30mA, tenemos un diferencial muy sensible para lo que nos pide el fabricante.
Además, si dispones de una batería solar instalada en el inversor estos disparos se suele producir de manera más frecuente.
Revisando el reglamento electrotécnico de baja tensión para tener la información exacta del tipo de diferencial que debemos instalar
Ya sabemos que Huawei nos recomienda la instalación de un diferencial de 100mA a la salida del inversor. Pero veamos lo que nos indica el reglamento al respecto de los diferenciales, concretamente en la ITC BT 25,
Uno o varios interruptores diferenciales que garanticen la protección contra contactos indirectos de todos los circuitos, con una intensidad diferencial-residual máxima de 30 mA e intensidad asignada superior o igual que la del interruptor general. Cuando se usen interruptores diferenciales en serie, habrá que garantizar que todos los circuitos quedan protegidos frente a intensidades diferenciales-residuales de 30 mA como máximo, pudiéndose instalar otros diferenciales de intensidad superior a 30 mA en serie, siempre que se cumpla lo anterior.
En la parte que nos interesa nos dice que la sensibilidad máxima de protección a los circuitos de salida es de 30mA, pero que se pueden instalar en serie de menor sensibilidad si cumplimos el primer punto. Es decir si nuestro cuadro de casa tiene un diferencial de 30mA protegiendo las salidas, y el del inversor queda aguas arriba de ese diferencial podemos instalar uno de 100mA con total tranquilidad.
Solo nos queda añadir un punto más a tener en cuenta. La ITC-BT-40 exige que este diferencial sea mínimo de clase A y que si disponemos de otro diferencial en el cuadro de casa este también pase a ser de clase A. Este último punto hasta día de hoy no he visto a ningún instalador que lo haga.
Soluciones prácticas para las diferentes situaciones que se dan en instalaciones solar con inversores al disparo de diferenciales
Ya hemos visto lo que dice Huawei en cuánto a la protección diferencial y también el reglamento electrotécnico. Ahora vamos a ver las diferentes soluciones en función de las posibilidades que creemos más habituales. Sino encuentras la tuya tienes los comentarios abiertos para dejar tú consulta.
Nuestro diferencial del generador tiene un diferencial aguas abajo de 30mA
Este sería el problema más fácil de solucionar. Cómo hemos visto antes al tener un diferencial que protege todas las salidas de 30mA debemos hacer un par de cosas. La primera sería aumentar la sensibilidad de nuestro diferencial a 300mA (es el estándar europeo),
Otra opción sería instalar uno de 100mA y cumplir de forma precisa la recomendación de Huawei. Aunque en este caso tengamos que irnos a una marca poco conocida,
Por cierto, volviendo a lo comentado anteriormente, debemos asegurarnos que el diferencial de nuestro cuadro sea clase A, lo más probable es que sea clase AC.
El diferencial del generador va directamente a las cargas
Esta situación es un poco más compleja pero también tiene solución. Se nos puede dar en instalaciones aisladas dónde nuestro inversor Huawei sea nuestra única fuente de alimentación. Aquí la mejor opción es instalar un diferencial autorearmable de 30mA clase A.
De esta manera en caso de disparo se rearmará solo. Bajo ningún concepto podemos bajar la sensibilidad a 300mA ya que no estaríamos protegiendo a las personas de forma adecuada.
La entrada de la generación solar es por una salida del cuadro
Este diseño también se podría dar, ya que el reglamento también lo contempla. Lo que ocurriría es que el diferencial del generador tendría que ser de 30mA ya que aguas abajo están las caras y esto cómo hemos visto es inamovible. En esta situación podríamos instalar un diferencial autorearmable o hablar con la empresa instaladora para cambiar el esquema de conexionado del inversor ( si es posible) e inyectar aguas arriba del diferencial de cuadro. De esta forma estaríamos en la primera situación.
☀️ Más allá del inversor: ¿Son rentables tus placas solares?
Solucionar el salto del diferencial es vital para que tu inversor Huawei no se pare. Pero una vez que la instalación es estable, llega la pregunta del millón: ¿Tienes claro en cuánto tiempo vas a recuperar tu inversión real? Aprende a hacer los números exactos y descubre si estás ahorrando lo que deberías.
💶 Calcular la Rentabilidad de mis Placas ➔Acabando con el problema del disparo de los diferenciales en inversores Huawei
Este post nunca debería haber existido si Huawei colocase algún tipo de mensaje en sus inversores de esta situación, aunque sí lo menciona en su manual.
Cambiar el diferencial de 30mA por uno de 300mA se debería realizar sin coste ya que queda claro que es un fallo de diseño por parte de la empresa instaladora, pero esto dependerá mucho de cada empresa. Muchas desconocen este detalle, aunque sabemos de buena tinta que hay algunas que lo saben y realizan bien sus instalaciones.
Lo que ya no tenemos tan claro es que las empresas instaladoras cambien el diferencial del cuadro general por uno de clase A de forma que la instalación quede totalmente adecuada a Reglamento. Aunque ahora esté disparando el diferencial del inversor cabe la posibilidad de que a futuro el diferencial de casa acabe disparando. Por este motivo os recomendamos poner cómo mínimo un de clase A. Aunque la mejor opción es un autorearmable. Volver de fin de semana y encontrarte toda la casa sin luz por un disparo espúreo del diferencial no es muy agradable, os lo aseguramos.
¿Eres un poco "manitas"? Cómo cambiar el diferencial tú mismo (y sin sustos)
Si te defiendes con el destornillador y le tienes el respeto necesario a la electricidad, sustituir el diferencial viejo por el nuevo (Schneider, GEYA o Circutor) es una tarea que puedes hacer en 10 minutos.
Pero ¡ojo! Un inversor solar no es un electrodoméstico normal. Aunque cortes la luz general de la calle (el contador), las placas siguen produciendo energía y el inversor podría seguir inyectando tensión en tu cuadro.
Para hacerlo de forma 100% segura, sigue estrictamente este orden:
Paso 1: Apagar el «cerebro» (El Inversor) Lo primero es detener la producción de energía. No basta con bajar los plomos, hay que apagar el inversor Huawei completamente siguiendo su protocolo de apagado para no dañar el equipo.
Paso 2: Corte físico y Aislamiento Con el inversor ya apagado, ve a tu cuadro eléctrico y baja el magnetotérmico de salida del inversor (suele estar al lado del diferencial que salta). Para trabajar con máxima tranquilidad, baja también el Interruptor General (IGA) de la vivienda.
Paso 3: La regla de oro (Ausencia de Tensión) Nunca, repito, nunca metas las manos ni aflojes un tornillo sin comprobar antes que no hay corriente. Usa tu lápiz comprobador de tensión en los cables de entrada y salida del diferencial. Si no pita ni se ilumina, estamos listos para operar.
Paso 4: El cambiazo y el «Detalle del Neutro» Afloja los tornillos, saca los cables y retira el diferencial viejo tirando de la pestaña inferior que lo ancla al carril DIN. Coloca tu nuevo diferencial superinmunizado y vuelve a embornar los cables.
⚠️ ¡Cuidado aquí! No conectes los cables a lo loco. Fíjate muy bien en la serigrafía del nuevo diferencial. El cable Azul (Neutro) tiene que ir obligatoriamente conectado al borne que está marcado con la letra «N». El cable negro, marrón o gris (la Fase) irá al otro borne. Aprieta los tornillos con firmeza para evitar falsos contactos y calentamientos.
Paso 5: Dale al «ON» y a producir energía ☀️ Una vez esté todo bien apretado y el cuadro cerrado, toca devolverle la vida a la instalación (¡que si no, no producimos y el sol se desperdicia!). El orden para rearmar todo es justo el inverso al que hicimos para apagar:
Sube tu nuevo diferencial superinmunizado.
Sube el magnetotérmico de salida del inversor (y el interruptor general si lo bajaste).
Por último, vuelve a encender y arrancar tu inversor Huawei siguiendo los pasos de reinicio del fabricante.
En unos minutos verás cómo la luz verde del inversor vuelve a brillar. ¡Se acabó el quedarse a oscuras y a seguir ahorrando en la factura!
Resumen: ¿Qué diferencial compro para mi Inversor Huawei?
Si aún tienes dudas, aquí tienes la comparativa directa para que elijas el que mejor se adapta a tu cuadro eléctrico:
| Modelo | Sensibilidad | Punto Fuerte | Acción |
|---|---|---|---|
| Schneider Electric iID Clase A SI (Superinmunizado) |
300 mA (Requiere 30mA aguas abajo) |
Fiabilidad y calidad de un fabricante Premium Europeo. | Ver Precio ➔ |
| GEYA Electromagnético Tipo A |
100 mA (Requiere 30mA aguas abajo) |
Es el calibre exacto que marca el manual oficial de Huawei. | Ver Precio ➔ |
| Circutor REC4 ¡Autorrearmable! |
30 mA (Sirve como protección única) |
Se rearma solo si salta por error. Protege tu nevera en tu ausencia. | Ver Precio ➔ |
