Equipos de Medida Eléctricos: Guía de Selección para Mantenimiento Industrial

En el mantenimiento eléctrico industrial, la precisión no es un lujo, es una cuestión de seguridad y eficiencia operativa. Contar con equipos de medida eléctricos certificados permite no solo diagnosticar averías en motores o cuadros eléctricos, sino garantizar el cumplimiento normativo (como el RD 614/2001). En esta guía analizamos desde multímetros de alta impedancia hasta cámaras termográficas para mantenimiento predictivo, diferenciando claramente entre herramientas de uso doméstico y equipos de categoría profesional.

Multímetros y téster: Seguridad CAT y Precisión en baja tensión

Un multímetro o tester, es aquel que nos permite realizar medidas de tensión, intensidad, resistencia y capacidad principalmente. IMPORTANTE: Las medidas de tensión/intensidad únicamente en baja tensión y con el límite específico de cada multímetro.

IMPORTANTE: Para trabajar con variadores de frecuencia o entornos con armónicos, el equipo debe ser True RMS.

He seleccionado los que considero serían los tres mejores multímetros o tester en función del uso que le vayamos a dar. Debemos tener en cuenta que ellos son los que entrarán en contacto con elementos en tensión.

Es importante tener en cuenta los requisitos de seguridad de un multímetro antes de comprarlo, en la siguiente imagen podéis ver el detalle

Perfil de Uso	Categoría Mínima	Prestación Clave
Doméstico / Aficionado	CAT II 600V	Continuidad y Tensión básica
Instalador / Electricista	CAT III 600V / 1000V	Autorango y Robustez
Mantenimiento Industrial	CAT IV 600V	True RMS y Filtro Paso Bajo

No es lo mismo medir la tensión de un circuito electrónico a 24 Voltios (CAT I) que comprobar la ausencia de tensión en un embarrado de 400 Voltios.

Multímetro UNI-T: El inicio inteligente en instrumentación True RMS

Es un equipos totalmente funcional y seguro.. Pero si lo que deseamos es un tester más robusto para uso profesional, deberemos subir un escalón más.

Multímetro Robusto para Electricistas y Talleres (CAT III)

Con este segundo polímetro ya dispondrías de un equipo más robusto para los trabajos eléctricos de cualquier profesional. Detalles cómo el grueso de la goma protectora o los anclajes de las puntas sobre el propio cuerpo del multímetro delatan el usuario al que esta destinado.

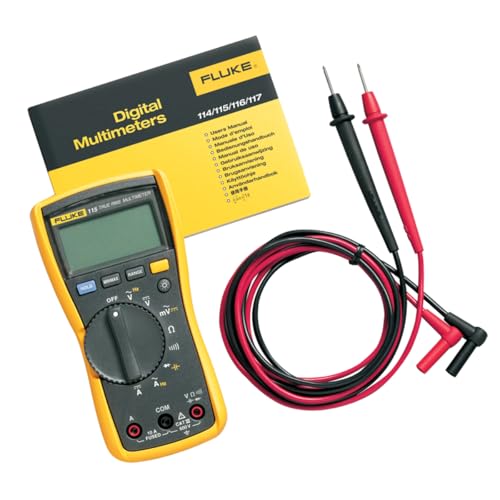

Fluke 115: El Estándar en Mantenimiento Industrial (True RMS)

El multímetro Fluke es es que utilizo en mi dia a dia. El primer multímetro Fluke que compré todavía funciona y debo decir que me ha salvado las manos en más de una ocasión. El diseño en cuánto a seguridad es excelente. Su robustez está a prueba de los trabajos más exigente.

Un multímetro es un equipo que debería existir en todas las casas, ya que con la función de medir la tensión en los enchufes y la tensión de la batería del coche ya nos puede sacar de muchos apuros. En el siguiente vídeo podrás ver la forma de utilizar cualquier multímetro. Te recomiendo que antes de comprar uno le eches un ojo al vídeo,

Pinzas amperimétricas: Medición de intensidad y detección de fugas

Las pinzas amperimétricas dentro de los equipos de medida eléctricos supone ir un paso más allá. A pesar de que los multímetros pueden medir intensidad, yo no lo recomiendo.

Y te preguntarás porqué no. Pues por una sencilla razón, estás haciendo circular una intensidad que desconoces por su interior y esto entraña sus riesgos. Para este tipo de medidas el equipo adecuado es la pinza amperímetrica ya que nos permite medir la intensidad sin hacer ningún tipo de conexión eléctrica, únicamente introduciendo el conductor a medir en su interior. Y para que nos puede servir una pinza amperímetrica?? Pues por ejemplo para medir el consumo de un sistema de alimentación ininterrumpida, el reparto de intensidades en circuitos trifásicos, para ver el consumo de un ascensor de una comunidad de vecinos ,a plena carga… Como ves la intensidad es una parámetro importante.

Con las pinzas amperimétricas se puede ser menos conservador. Ya que si la utilidad que le vamos a dar a la pinza es medir únicamente intensidad lo único que nos debe preocupar es su duración. Al no ser que deseemos utilizar la pinza amperímetrica también cómo tester. En este caso os recomiendo que prioricéis la seguridad y gastéis unos euros de más que os aporten seguridad.

Si has sido un poco observador, verás que la pinza amperimétrica también permite medir tensión y resistencia, aunque con algunas limitaciones. Os dejo un vídeo muy instructivo del uso que se le puede dar a una pinza amperimétrica,

Con una pinza pequeñita como la que os he dejado arriba en casa y con un poco de cuidado podemos realizar medidas eléctricas que nos pueden hacer ahorrar unos euros en consumo eléctrico y reparaciones.

Otra posibilidad que permiten las pinzas amperimétricas es ver las corrientes de fuga que es lo que provoca el disparo de un diferencial. El funcionamiento es muy simple, cogiendo los dos cables que alimentan un electrodoméstico y haciéndolos pasar por el interior de la pinza amperimétrica esta debe medir «0». Eso es debido a que la intensidad que pasa por uno de los cables es igual a la que retorna.

Pero que ocurre si hay una diferencia entre la corriente que entra y la que sale. Pues que la pinza amperimétrica lo que hará será mostrar en su pantalla esa diferencia. Si la intensidad que medimos está por encima de los 30 miliamperios nuestro diferencial debería disparar.

En entornos industriales con mucha electrónica de potencia, es vital que la pinza sea capaz de medir valores eficaces reales (True RMS) para no obtener lecturas erróneas debido a los armónicos de red». Esto justifica por qué un profesional debe comprar la pinza cara de Fluke y no la de 20€.

Detectores de tensión sin contacto: Seguridad rápida en el bolsillo

Hace poco que descubrí este equipo. Me sorprendió la capacidad para saber si un cable tiene tensión sin tocar ninguna parte activa, que es su gran virtud. Estamos en una obra y pasan varias mangueras por una conducción y no sabemos si tienen tensión. Pues con este equipo lo tenemos solucionado. Lo puedes llevar en el bolsillo y al instante sabrás si la manguera tiene tensión.

Ojo, si tenemos que cortar un cable yo no lo utilizaría como prueba definitiva. Además solo detecta corriente alterna. Esto último es muy importante ya que con este detector de voltaje sin contacto no nos servirá para comprobar circuitos de coches o motos que funcionan en corriente continua. A continuación te dejo un video dónde podrás ver en directo el funcionamiento,

Cámaras termográficas: La herramienta clave del mantenimiento predictivo

Los tres equipos anteriores son equipos que puede tener sentido tener en casa. El detector de tensión sin contacto quizás sea un equipo más para profesionales.

La cámara termográfica no la podemos encuadrar dentro de los equipos de medida eléctricos. Aquí vamos a dar un paso más. A pesar de que una cámara termográfica no es un equipo propiamente eléctrico, su uso cada vez está más extendido. Si eres un profesional del mantenimiento con una cámara termográfica podrás detectar conexiones flojas, contactores que tienen una resistencia de contacto muy alta, circuitos sobrecargados, magnetotérmicos en mal estado con ella. Incluso comprobar el estado de la refrigeración de un motor eléctrico. Cómo puedes ver en la siguientes imágenes con un cámara termográfica podrás ver fallos que el ojo cuándo son incipientes no se ven,

Con una cámara termográfica que se integra en el móvil cualquier profesional del mantenimiento podrá comprobar el cuadro eléctrico de un cliente. Y amortizar la cámara en muy poco tiempo.

En este caso no os voy a dar otra alternativa, con esta cámara es más que suficiente. Pequeñita, manejable y que cumple su función de forma impecable.

Conclusión: Por qué invertir en instrumentación profesional (Fluke, Megger, Chauvin Arnoux)

Con las herramientas de electricista aquí expuestas se cubren el 95% de los trabajos de mantenimiento correctivo que nos podemos encontrar. Si has acabado de estudiar y te estás planteando empezar a hacer tus pinitos en la electricidad haz una pequeña inversión en estos equipos. Ganarás tanto a nivel profesional como en seguridad.

Muchas veces los equipos de medida eléctricos los gerentes de mantenimiento los ven cómo un gasto, y tristemente eso es un gran error. El disponer de un multímetro, mal llamado tester o de una pinza amperimétrica nos va a permitir comprobar la presencia de tensión.

Cuándo empecé a estudiar me compré mi primer multímetro. Con el paso del tiempo conseguí una pequeña pinza amperimétrica la cual amortice con un par de problemas que tuve que solucionar. En el mundo dónde desarrollo mi labor profesional estos equipos son revisados de forma regular y muy frecuente. La seguridad de las personas es lo primero. Equipos de marcas cómo Fluke, Megger, Chauvin Arnoux nos permiten realizar trabajos sobre circuitos eléctricos con total tranquilidad.

Si eres responsable de mantenimiento, recuerda que un buen equipo de medida no se amortiza con su uso, sino con las horas de parada de producción que evita
