Nunca creí que una llamada de mi madre acabaría siendo el motivo para escribir este post. A veces no somos conscientes de que, para muchas personas, la energía eléctrica no es una comodidad; es el hilo que las mantiene unidas a la vida, incluso dentro de sus propias casas.
Sucedió un día de tormenta en el pueblo. La luz se fue, como tantas otras veces, pero esta vez era distinto. Mi padre, por culpa del maldito tabaco (toda una vida fumando desde los 16 años), dependía de un respirador muchas horas al día para que sus pulmones recibieran algo de oxígeno. He llegado a ver su oxímetro en 88 mientras él intentaba seguir funcionando como si nada… pero los pulmones tienen un límite.
Mi madre entró en pánico. Llevaban un buen rato sin luz y el respirador de casa se había detenido. Intentó llamar al 112, pero no lograba contactar. En medio de ese miedo, me llamó a mí. Estaba asustada: «Juanan, papá se tiene que conectar ya y no hay luz, ¿qué hago?».
Si dijera que actué con la frialdad con la que trabajo, mentiría. No es lo mismo estar en un cuarto de control liderando a un equipo de profesionales para mantener un sistema industrial, que intentar salvar a tu propio padre. Pero la mente de ingeniero se activó por instinto. Recordé que hacía pocos días les habían prestado un respirador portátil a 12V con batería para sus salidas a la playa.
— «Mamá, es fácil: baja al coche, lo sacas a la puerta y lo dejas arrancado. Conecta el respirador portátil a la toma del coche para que vaya cargando. No esperes a que él esté apurado; bajad poco a poco, que se ponga atrás tranquilo y, cuando lo necesite, lo usa. Ahí podéis esperar a que vuelva la luz. ¿Tienes gasoil?»
— «Sí, el tanque del Toyota está lleno».
— «Perfecto. Tienes 65 litros de vida«.
Gracias a Dios, ese día la luz volvió pronto. La suya, tristemente, no aguantó mucho más… pero aquel día aprendí que la tecnología de respaldo no es un lujo, es una responsabilidad. Por eso hoy escribo esta guía. Para que nadie tenga que pasar por ese pánico y para que sepamos cómo diseñar sistemas que nos den esa seguridad que mi familia necesitó aquel martes de tormenta.
Contenido
- 1 ¿Qué es el "Modo Isla" y por qué es la base de tu seguridad?
- 2 El Guardián del Inversor: Toscano Combi Pro Max
- 3 Victron Multiplus II: El cerebro de una casa 100% resiliente
- 4 Soporte Vital y Backup Crítico: La solución Marstek Venus E
- 5 El Generador de Gasolina: Cómo integrarlo correctamente (ATS)
- 6 Cómo este sistema se paga solo: El ahorro de potencia contratada
- 7 Conclusión: La mejor energía es la que se planifica
¿Qué es el "Modo Isla" y por qué es la base de tu seguridad?
A veces, la tecnología avanza tan rápido que no somos conscientes de lo que tenemos entre manos. Hoy en día, algunos hogares están equipados como auténticos hospitales, permitiendo que personas vulnerables sigan viviendo con el calor de su familia en lugar de en una habitación de clínica. Pero todo ese soporte vital, desde un respirador hasta una cama articulada, depende de un hilo invisible: la alimentación eléctrica.
Técnicamente, el modo isla es la capacidad de una instalación para desconectarse físicamente de la red pública de distribución y seguir funcionando de forma autónoma con generación propia. Gracias al avance de la energía solar y los sistemas de backup eléctrico doméstico (baterías), hoy podemos aislarnos de la red y consumir nuestra propia energía durante horas o, si el sistema está bien dimensionado, de forma indefinida.
Sin embargo, hay muchos «manitas» que confunden el modo isla con la simple idea de ser independientes de las grandes compañías eléctricas. Y ahí radica un peligro mortal.

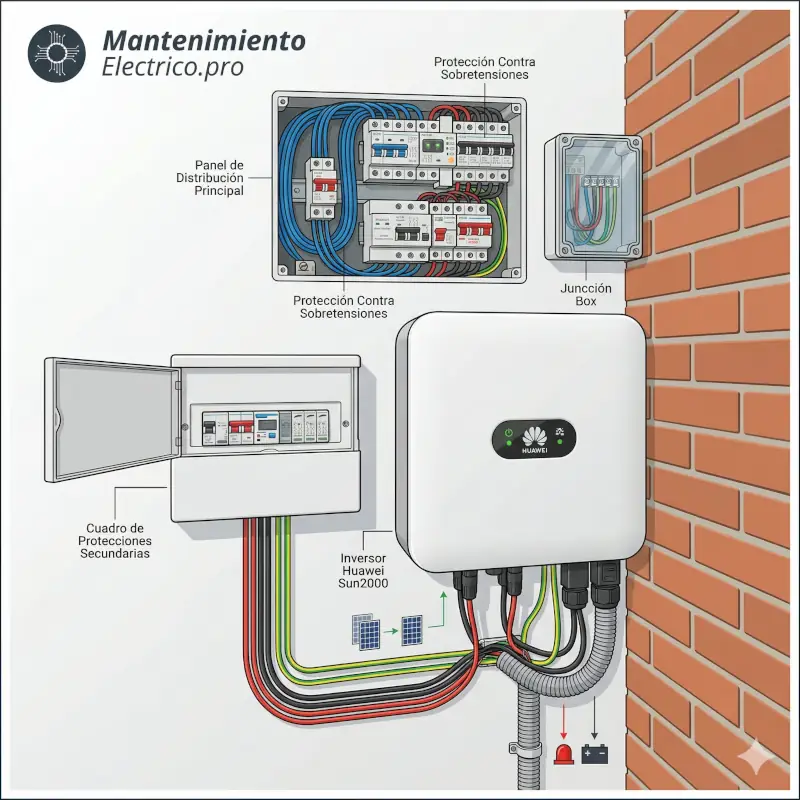

El Guardián del Inversor: Toscano Combi Pro Max
Como vimos en la advertencia anterior, el primer requisito indiscutible para quedarnos en isla es la desconexión física de la red exterior mediante contactores. Pero, a nivel de ingeniería, eso no es suficiente.
Para que el «modo isla» funcione y, sobre todo, no sea una trampa mortal para tu propia familia, deben cumplirse tres requisitos técnicos simultáneamente en milisegundos:
- Aislamiento Físico: Cortar la conexión con la calle.
- Señal de Mando al Inversor: Nuestro inversor (el cerebro solar) debe recibir una orden clara: «Estás en isla. Deja de intentar exportar energía y genera solo lo que la casa está pidiendo».
- Puesta a Tierra del Neutro (Salvavidas): Cuando nos aislamos de la red, perdemos la referencia de tierra que nos proporciona la compañía eléctrica. Si no unimos nuestro neutro a tierra localmente, el diferencial de nuestra casa dejaría de funcionar. Si alguien toca un cable pelado, el sistema no saltaría.
La alternativa inteligente a las costosas "Backup Box"
La gran mayoría de fabricantes de inversores venden sus propios módulos de respaldo (las famosas Backup Box) para cumplir estos tres requisitos. Son equipos excelentes, pero suelen tener precios muy elevados y ocupan mucho espacio.
Aquí es donde entra la ingeniería española. La marca Toscano ha desarrollado el Toscano Combi Pro Max, un equipo que ellos definen como «Control y protección para sistemas backup y funcionamiento en isla».
Es una genialidad técnica porque va montado directamente sobre carril DIN en tu cuadro eléctrico estándar. Frente a sistemas complejos, el Toscano es un «todo en uno» que solo necesita un cable de comunicación hacia tu inversor para decirle en qué modo debe operar.
Toscano Combi Pro Max 2P 40A (Backup)
⚡ El guardián automático para tu instalación solar
- ✅ Seguridad Legal: Corta la red y conecta el neutro a tierra en milisegundos evitando retornos de tensión peligrosos.
- ✅ Todo en Uno (Carril DIN): IGA de 40A con protección contra sobretensiones y gestión de modo isla sin ocupar espacio extra.
- ✅ La Alternativa Rentable: Hace el trabajo de las costosas "Backup Box" y está homologado para inversores Huawei, Fronius, etc.
*Enlace de afiliado. Si adquieres el equipo, apoyas el mantenimiento de este blog sin coste extra para ti.
¿Cómo funciona en caso de apagón real?
Este guardián (homologado especialmente como protección para inversores Huawei y Fronius Gen24, entre otros) actúa de la siguiente manera:
- La caída (Instantánea): En caso de apagón, el Toscano nos aísla de la red, pone el neutro a tierra y manda la señal al inversor de forma tan rápida que, literalmente, no eres consciente de que la red eléctrica ha caído. Las luces no parpadean y el respirador no se detiene.
- La supervivencia: Si el apagón ocurre de día, el inversor alimentará tu hogar directamente de las placas solares. Si además tienes baterías bien dimensionadas, el sistema te mantendrá vivo y aislado durante la noche. Si al día siguiente sale el sol, recargarás las baterías, pudiendo vivir desconectado de forma indefinida.
- El regreso de la red (El micro-corte): Te darás cuenta de que la luz de la calle ha vuelto por un detalle curioso. Por normativa de seguridad, el Toscano espera 3 minutos comprobando que la red es estable. Pasado ese tiempo, hace un paso momentáneo por «cero» (un micro-corte de tensión) para volver a conectarse a la calle. Esto lo hace para proteger al inversor, ya que al ser un equipo de maniobra simple, no sincroniza las fases, evitando que tu equipo se queme por un desfase de onda.
En resumen: tienes la seguridad de un hospital en el espacio de un interruptor magnetotérmico.
Victron Multiplus II: El cerebro de una casa 100% resiliente
El Toscano del que acabamos de hablar ha revolucionado las instalaciones solares porque, por unos 300 euros, te permite tener un sistema de respaldo básico durante el día. Yo mismo lo uso así en casa: garantizo que la nevera no pierda el frío gracias a los excedentes solares si la red cae.
Pero, ¿qué pasa si queremos subir el nivel de nuestra instalación al máximo? ¿Qué pasa si queremos que toda nuestra casa funcione como un búnker energético, sin importar si es de día, de noche, si tenemos placas solares o si ni siquiera las tenemos aún?
Ahí es donde entra el «peso pesado» de la resiliencia: el inversor cargador Victron Multiplus II.
Victron MultiPlus-II GX 48/3000/35-32
🧠 El cerebro definitivo para una casa 100% resiliente
- ✅ Cero Micro-cortes (Función SAI): Conmutación en menos de 20ms. Si la red cae, tus equipos médicos e informáticos ni siquiera parpadearán.
- ✅ Libertad de Baterías (48V): Huye de las costosas baterías de alto voltaje. Compatible con opciones universales y económicas como Pylontech.
- ✅ Peak Shaving (Ahorro fijo): Su panel GX integrado gestiona el PowerAssist, aportando energía extra en los picos de consumo para que puedas bajar tu potencia contratada.
*Enlace de afiliado. Si adquieres el equipo, apoyas el mantenimiento de este blog sin coste extra para ti.
Mucho más que un inversor: Un gestor de crisis
A diferencia de un inversor solar tradicional (que solo coge luz del sol y la convierte en electricidad), el Victron se instala «en medio» de todo. Funciona como un director de orquesta que tiene el control absoluto sobre todas las fuentes de energía de la casa: la red eléctrica de la calle, tus baterías, tus placas solares y los consumos de tu hogar.
El esquema de conexión del Victron Multiplus II se basa en ponerse como barrera entre la calle y tu cuadro eléctrico. Si hay un apagón, el procesador del Victron toma el mando con tres ventajas abrumadoras:
- Función SAI / UPS (Cero micro-cortes): A diferencia del Toscano, que requiere un paso por «cero», el Victron mantiene la onda perfectamente sincronizada. Si la red exterior cae, el Victron abre sus relés internos (aislándote de la calle por seguridad legal) y pasa a alimentar la casa desde las baterías en menos de 20 milisegundos. Un ordenador, un router o un respirador médico no llegarán ni a parpadear.
- Mantiene vivo a tu Inversor Solar (AC Coupling): Al crear su propia «red de respaldo» perfecta a 230V, engaña a tu inversor solar (Huawei, Fronius, etc.) haciéndole creer que la luz de la calle ha vuelto. Así, tus placas siguen produciendo energía en pleno apagón, cargando tus baterías o alimentando la casa.
La jugada maestra: Libertad de baterías y "PowerAssist"
Si el Victron te parece una inversión seria, aquí tienes los dos motivos por los que se acaba pagando solo:
- Huye del monopolio de las baterías caras: Si tienes un inversor de gran marca (como Huawei), estás obligado a comprar sus propias baterías de Alto Voltaje, que suelen tener precios prohibitivos. Sin embargo, al poner un Victron como gestor principal, ganas libertad absoluta. El Victron trabaja con baterías de bajo voltaje (48V) universales, como las famosas Pylontech. El ahorro al comprar baterías estándar de 48V en lugar de las oficiales del fabricante suele ser tan grande que te paga la compra del Victron Multiplus II. (Y por cierto, al llevar los relés de aislamiento integrados, en este escenario ya no necesitas comprar el Toscano).
- Ahorro fijo en tu factura (Peak Shaving): El Victron cuenta con una tecnología llamada PowerAssist. Imagina que tienes contratada muy poca potencia en casa para ahorrar en la factura (por ejemplo, 3.3 kW), pero es Nochebuena y enciendes el horno, la calefacción y la vitrocerámica, sumando 5 kW de consumo. En una casa normal, saltarían los plomos. Con un Victron, el equipo coge los 3.3 kW de la calle y añade los 1.7 kW que faltan desde tus baterías de forma automática. Te permite vivir como si tuvieras mucha potencia contratada, pagando el mínimo mes a mes.
Batería de Litio Pylontech US2000C (48V - 2.4kWh)
🔋 El estándar de la industria para un backup escalable y económico
- ✅ BMS Inteligente (Off-Grid): Comunicación perfecta con el ecosistema Victron para gestionar la carga y descarga con precisión quirúrgica.
- ✅ Máxima Escalabilidad: Empieza con 2.4 kWh para cubrir emergencias básicas y apila más módulos en paralelo a medida que necesites más autonomía.
- ✅ Calidad-Precio Imbatible: La puerta de entrada más económica al bajo voltaje (48V) con la garantía de una marca líder en instalaciones aisladas e híbridas.
*Enlace de afiliado. Si adquieres el equipo, apoyas el mantenimiento de este blog sin coste extra para ti.
Soporte Vital y Backup Crítico: La solución Marstek Venus E
El Victron Multiplus II del que acabamos de hablar es la solución definitiva, pero seamos realistas: requiere una instalación en el cuadro eléctrico, la mano de un profesional y una configuración técnica.
¿Qué pasa si vives de alquiler, no quieres hacer obras o simplemente necesitas una solución que te lleves hoy a casa y funcione en 5 minutos sin tener conocimientos eléctricos?
Entramos en el territorio de los equipos Plug & Play (enchufar y listo). Y aquí es donde brilla la batería doméstica Marstek Venus E.

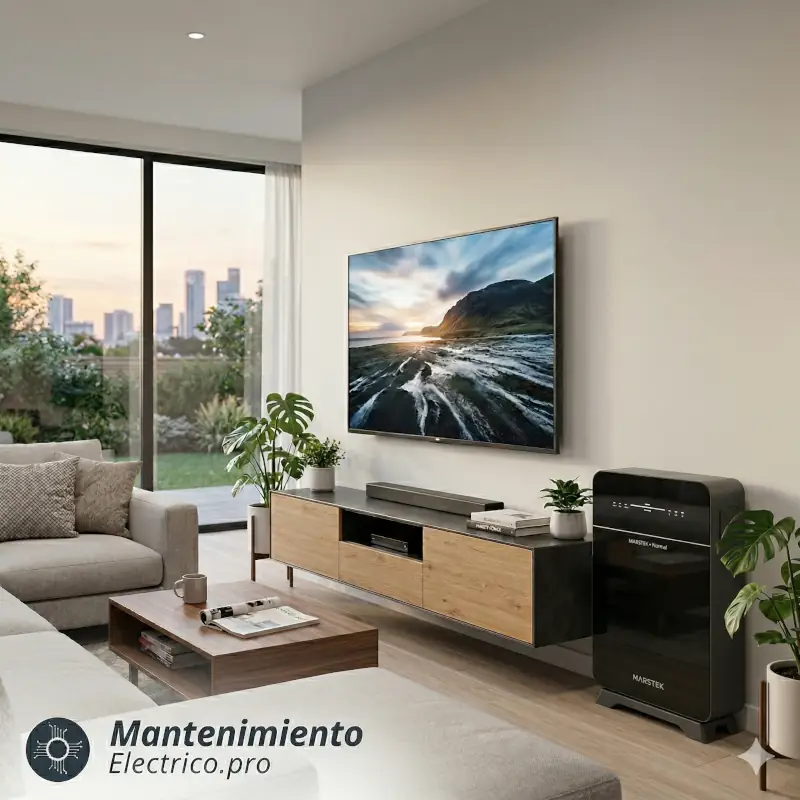

El "modo hospital" portátil (Sin tocar el cuadro eléctrico)
La Marstek Venus E no parece un equipo industrial feo y ruidoso; tiene una estética cuidada, diseñada para ponerla en un salón o un pasillo sin arruinar la decoración. Su instalación es tan simple como enchufarla a cualquier toma de corriente normal de tu casa.
Pero el verdadero valor de este equipo para emergencias está en sus salidas dedicadas. Dispone de tomas de corriente integradas (enchufes Schuko de 230V estándar) que funcionan como un SAI o UPS gigante.
- Para soporte vital: Con una capacidad de almacenamiento de 5 kWh, es una auténtica bestia. Un respirador, una máquina de apnea o un concentrador de oxígeno pueden funcionar de forma ininterrumpida durante más de un día completo si la red eléctrica del barrio cae.
- Para teletrabajo y Pymes: Es el respaldo perfecto para servidores domésticos, ordenadores de sobremesa o el router de fibra, evitando que un micro-corte te tire el trabajo o la conexión.
Batería Marstek Venus E (5kWh)
🛡️ Sistema "Plug & Play" para Soporte Vital y Emergencias
- ✅ Backup Crítico: Salidas integradas (230V) para mantener respiradores, routers o servidores siempre encendidos.
- ✅ Instalación Cero: Formato portátil. Se enchufa directamente sin necesidad de modificar ni abrir el cuadro eléctrico.
- ✅ Arbitraje de Energía: Se recarga sola de madrugada (barato) para inyectar energía en tu hogar durante las horas punta.
*Enlace de afiliado. Si adquieres el equipo, apoyas el mantenimiento de este blog sin coste extra para ti.
Rentabilidad en el día a día: Arbitraje de energía y el uso del "Meter"
Tener un equipo así solo para emergencias puede parecer un lujo, pero la Marstek Venus E trabaja todos los días para pagarse sola mediante lo que llamamos arbitraje de energía.
Puedes programarla desde su app para que se cargue de la red durante la noche (cuando la tarifa eléctrica está por los suelos) y que devuelva esa energía barata a tu casa durante las horas punta.
¿Cómo sabe la batería cuánta energía necesita tu casa en cada momento? Aquí es donde entra el componente clave del sistema: el meter (medidor de consumo). Al comprar el equipo, se instala este pequeño medidor con una pinza amperimétrica en el cuadro general de tu vivienda.
El meter «lee» en tiempo real lo que tu casa está consumiendo y se lo comunica a la batería. De esta forma, la Marstek sabe exactamente cuántos vatios tiene que inyectar a través de su enchufe para cubrir la demanda de tu televisor, tu nevera o tus luces, garantizando que aprovechas toda la energía almacenada sin regalarle ni un solo vatio a la red eléctrica de la calle. Funciona exactamente igual para almacenar y aprovechar tus excedentes si tienes placas solares.
El Generador de Gasolina: Cómo integrarlo correctamente (ATS)
Hasta ahora hemos visto sistemas basados en placas solares y baterías. Pero seamos sinceros: si el apagón dura tres días y hay una tormenta oscura, las baterías acabarán agotándose. Para tener redundancia total, o si necesitas alimentar equipos de mucha potencia de golpe, debemos volver a la vieja confiable: los generadores de combustión.
Aunque solemos asociar estos equipos a ferias o maquinaria de obra, son la base de la seguridad a gran escala. Hospitales, refinerías y centrales nucleares confían sus sistemas críticos a grandes generadores diésel.
Si quieres replicar ese nivel de seguridad en tu casa, puedes hacerlo. Pero al igual que vimos con el modo isla solar, no todos los generadores sirven, ni todas las conexiones son legales o seguras.
Los dos requisitos técnicos para tu generador
Si vas a conectar un generador a la red de tu casa para alimentar el cuadro eléctrico general, necesitas cumplir dos normas innegociables:
- Arranque automático (Opcional pero recomendado): De poco sirve que se vaya la luz de madrugada si el respirador se para y tienes que bajar al garaje a oscuras a tirar de una cuerda. Para automatizar el proceso, el generador debe tener arranque eléctrico (con motor de arranque y su propia pequeña batería de 12V).
- El Neutro a Tierra (Vital): Al igual que explicamos con el equipo Toscano, cuando el generador está alimentando la casa, él es la «nueva compañía eléctrica». Su borne neutro debe estar conectado a la pica de tierra de tu vivienda para que los diferenciales salten si alguien sufre una descarga.
Conmutador ATS GEYA 2P 63A 220V
🔄 El puente automático y seguro entre la red y tu respaldo
- ✅ Conmutación Automática: Vigila la tensión 24/7. Si la red cae, transfiere la carga automáticamente a tu generador o sistema aislado.
- ✅ Aislamiento Físico Seguro: Evita el peligroso retorno de tensión hacia la calle, separando mecánicamente ambas fuentes de energía.
- ✅ Alta Capacidad Doméstica: Con un soporte de hasta 63 Amperios (monofásico), es capaz de gestionar sin problemas el consumo general de una vivienda estándar.
*Enlace de afiliado. Si adquieres el equipo, apoyas el mantenimiento de este blog sin coste extra para ti.
¿Cómo lo conecto? Diferencia entre automático (ATS) y manual
El puente entre tu generador y tu casa nunca, jamás, puede ser un enchufe conectado directamente a la pared. Debe hacerse a través de un sistema de transferencia que aísle la calle. Tienes dos formas de hacerlo:
- El cerebro automático: El Cuadro ATS El sistema que gestiona todo de forma autónoma se llama ATS (Automatic Transfer Switch o Cuadro de Transferencia Automática). Este cuadro es un vigilante que lee la tensión de la red 24/7. Si la red falla, el ATS hace lo siguiente en segundos: aísla físicamente tu casa de la calle (para no electrocutar a ningún operario), le da la orden de arranque al generador, comprueba que el motor ha estabilizado la tensión y, finalmente, conmuta la energía para dar luz a tu hogar.
- El Conmutador Manual (El selector I-0-II) Si tu generador es básico (arranque manual) o buscas una instalación más económica, debes instalar en tu cuadro eléctrico un conmutador manual de levas con posiciones I – 0 – II. Cuando hay un apagón, vas al generador, lo arrancas a mano, te diriges a tu cuadro eléctrico y giras el conmutador de la posición I (Red pública) a la posición II (Generador).
La magia de este interruptor es ese paso intermedio por «0». Garantiza un corte físico total, haciendo mecánicamente imposible que la energía del generador se acople en paralelo con la tensión de la red pública. Es el sistema manual más seguro y legal que existe.
Cómo este sistema se paga solo: El ahorro de potencia contratada
Cuando hablamos de inversores inteligentes, baterías y cuadros de conmutación (ATS), es fácil pensar que estamos ante un gasto enorme reservado exclusivamente para emergencias. Pero la realidad técnica y financiera es otra: estos sistemas no son un gasto, están diseñados para amortizarse mes a mes en tu factura de la luz.
La clave está en el software de estos equipos y en la diversidad de configuraciones que

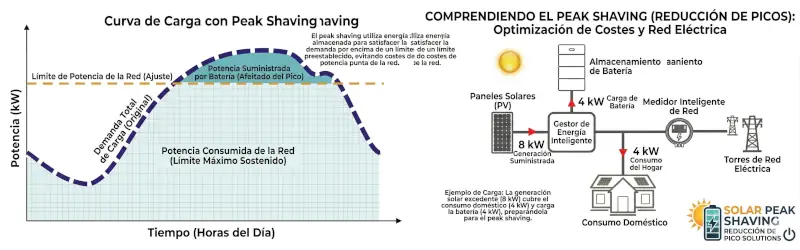

El truco definitivo: "Peak Shaving" (Afeitar los picos)
Tanto si optas por instalar una solución ágil como la Marstek Venus E, como si te vas al control total del Victron Multiplus II, tienes a tu disposición una herramienta llamada Peak Shaving.
El término fijo (la potencia que tienes contratada) suele ser la parte más cara de tu factura, especialmente en periodo punta. ¿Qué pasaría si pudieras bajar tu contrato de 5.75 kW a solo 3.3 kW sin que «salten los plomos» cuando enciendes el horno y la calefacción a la vez?
Estos equipos lo hacen posible. El sistema monitoriza tu casa y, si detecta que vas a superar la potencia que tienes contratada con la compañía, la batería inyecta la energía que falta de forma instantánea. El resultado: vives con el confort de una gran potencia, pero pagas el contrato mínimo indispensable.
Arbitraje y Autoconsumo 24 horas
En el caso concreto de la Venus Marstek E, tienes un equipo que te da tensión de respaldo crítica, pero que el resto del tiempo se dedica a hacer arbitraje de consumo. Compra electricidad de la red de madrugada (cuando la tarifa está por los suelos) y la inyecta en tu casa por la tarde (cuando es más cara).
Y si dispones de placas solares, el ahorro se multiplica: almacenas los excedentes durante el día para maximizar tu autoconsumo solar incluso de noche, reduciendo tu dependencia de la red prácticamente a cero.
La rentabilidad matemática del Victron
Si volvemos al nivel de resiliencia del Victron Multiplus II, su compra se justifica sola en el mismo momento de la instalación. Solo con el ahorro que supone evitar la compra de las carísimas baterías «oficiales» (al poder usar baterías universales de 48V de otros fabricantes), el equipo queda amortizado.
Si a ese cerebro le sumas unas placas solares, unas baterías de respaldo y un generador gestionado por un cuadro ATS, obtienes la configuración definitiva. Tienes un gestor eléctrico tan potente que podría alimentar de forma totalmente autónoma una vivienda en medio de la montaña a la que ni siquiera llegue la red eléctrica.
En resumen: te protegen en el peor de los casos y te hacen ganar dinero en tu día a día.
Conclusión: La mejor energía es la que se planifica
El objetivo de todo lo que hemos visto en esta guía es trasladar a tu hogar la misma mentalidad con la que diseñamos los sistemas de alimentación ininterrumpida (SAI) en la industria.
Sabemos que la red eléctrica es fiable el 99,9% del tiempo, pero la ingeniería no se basa en la esperanza, se basa en la prevención. Ese 0,1% de fallos siempre va a ocurrir: tormentas eléctricas que impactan en las líneas, animales que provocan arcos eléctricos, excavadoras que seccionan cables enterrados o paradas por mantenimiento en las subestaciones de la distribuidora.
Es en esos momentos críticos cuando tu instalación tiene que estar preparada para asumir el control de forma automática. Y, como hemos repetido, la solución jamás puede ser arrancar un generador en el garaje, conectarlo a un enchufe con un alargador de doble macho y bajar el magnetotérmico general a mano. Eso no es un sistema de respaldo, es una negligencia temeraria.
Además, hoy en día la balanza económica juega a nuestro favor. Entre la reducción de potencia contratada y el arbitraje de consumo, estos equipos de almacenamiento dejan de ser un gasto para convertirse en una inversión que te ahorra un buen puñado de euros cada mes en la factura de la luz.
No tengo la menor duda de que cualquiera que tenga a un familiar dependiente de un respirador, o de un equipo de soporte vital, no se lo pensará dos veces a la hora de instalar un sistema de respaldo para poder dormir tranquilo.
Nosotros descubrimos la batería Marstek Venus E unos meses después de la llamada de mi madre con la que empecé este artículo. Pero, por desgracia, para nosotros ya no era necesaria.
Tu seguridad no admite "ensayo y error"
Como has visto a lo largo de esta guía, diseñar un sistema de corriente segura no consiste en comprar equipos caros y unirlos con cables al azar. Si te equivocas calculando potencias o ignoras las protecciones de tu cuadro, estás poniendo en riesgo a tu familia y a la red exterior.
Para ponértelo fácil y que sepas exactamente por dónde empezar, quiero dejarte un último recurso. He preparado una herramienta para que puedas realizar tu propia Auditoría Eléctrica Express. Con ella podrás evaluar paso a paso el estado de tu instalación, calcular tus consumos críticos y saber qué necesitas realmente antes de comprar nada.
Mi día a día es el mantenimiento eléctrico en la gran industria, pero si después de hacer tu propia auditoría te surgen dudas, tu caso es complejo (como el de los equipos de soporte vital) o simplemente prefieres la tranquilidad de que un profesional revise y valide tu diseño para no jugártela: tienes mi puerta abierta.
Puedes escribirme directamente y estudiaré tu caso al detalle para asegurarnos de que tu casa sea un refugio pase lo que pase ahí fuera.
