En el mantenimiento industrial, las peores averías no son las más aparatosas, sino las recurrentes. Esas en las que aplicas una solución, crees haber dado con la tecla y, a las pocas semanas, el problema resucita. Y cuando este bucle afecta a equipos de control críticos que comprometen la disponibilidad operativa de la planta, la gerencia deja de hacer preguntas amables y empieza a pedir cabezas.
Imagina la escena: los niveles radar de un parque de tanques de inflamables (zona ATEX) fríen sus fuentes de alimentación una vez al mes. Compruebas la tensión de red y todo marca perfecto. Decides curarte en salud, instalas un SAI, y a los pocos días el propio inversor del SAI amanece quemado. Pero cuando llegas con el multímetro a medir… los valores vuelven a estar clavados. La sensación de impotencia técnica en ese momento es indescriptible.
Tras varias reuniones de crisis, decidimos hacerle la autopsia electrónica al radar. Vemos que el componente que ha saltado por los aires es el varistor de la fuente. Si la alimentación eléctrica que medimos siempre es correcta y no hay picos en la red, solo nos quedaba un sospechoso. Un actor silencioso que nadie investiga porque, en teoría, «nunca da problemas»: el sistema de puesta a tierra. La pregunta que nos hacíamos era obligada: ¿Cómo diablos puede estar fallando una red de tierras masiva, tejida con cientos de metros de cable desnudo y decenas de picas?
Contenido
- 1 El diagnóstico: Corrientes vagabundas y falta de equipotencialidad
- 2 El cuello de botella: Por qué el método de caída de potencial (picas) no era una opción
- 3 La solución: Medición del bucle de tierra con pinza (sin desconectar)
- 4 Instrumentación recomendada: Audita tu red sin parar la producción
- 5 Conclusión: Tu OPEX depende de lo que no ves (y no mides)
El diagnóstico: Corrientes vagabundas y falta de equipotencialidad
Uno de los grandes errores que cometemos los ingenieros de mantenimiento es intentar localizar fallos complejos desde el escritorio, basándonos puramente en la intuición. Es cierto que la experiencia suele darnos la razón, pero a veces, ese exceso de confianza nos vuelve ciegos ante pequeños detalles que esconden la verdadera pista. En la industria hay una palabra clave que jamás debemos olvidar: Gemba (ir al lugar real donde ocurre la acción). Si quieres resolver un problema crónico, tienes que verlo con tus propios ojos.
Una vez tuvimos claro que la raíz del fallo podía estar en la red de tierras, tocaba explicar el motivo exacto por el que se estaba elevando la tensión; algo que, sobre los planos eléctricos, carecía de sentido. Hicimos Gemba bajando al parque de tanques y nos topamos de bruces con la «escena del crimen»: encontramos tres grupos de soldar trabajando con las pinzas de masa tiradas a más de 180 metros del punto de soldadura. Además, había un generador conectado directamente a la tierra local de uno de los tanques.
Cualquier mecánico experimentado sabe que la tierra física es una excelente conductora, y por el simple hecho de no tirar más metros de cable, es habitual tomar el atajo de engancharse a la estructura más cercana. El problema es que los grupos de soldadura hacen circular intensidades brutales que se convierten en corrientes vagabundas. Con la normativa de seguridad en la mano, exigimos que las masas se reubicaran a menos de 8 metros de la zona de trabajo.
Mano de santo: los problemas con las fuentes de alimentación desaparecieron.

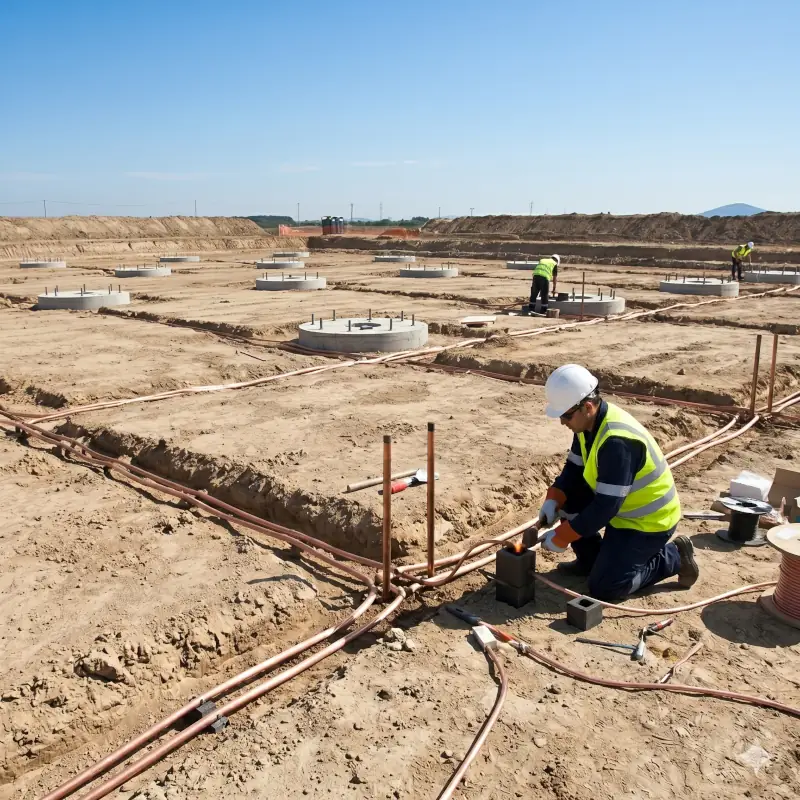

Sin embargo, como ingenieros, había una pieza del puzzle que nos seguía quitando el sueño. Teníamos una red de tierras enorme, tejida con decenas de picas, estructuras metálicas interconectadas y conductores de cobre de más de 50mm² diseñados específicamente para garantizar la equipotencialidad en toda la planta. Entonces, ¿cómo era físicamente posible que esas corrientes lograran elevar la tensión en un tanque que estaba totalmente separado y a bastantes metros de la zona de trabajo? Estaba claro que la red no estaba absorbiendo la corriente como debía, y necesitábamos medirla.
El cuello de botella: Por qué el método de caída de potencial (picas) no era una opción
La física no miente. Si la tensión en la red se estaba elevando de esa manera, y sabíamos que la intensidad la estaban inyectando los grupos de soldar, la única variable que nos faltaba en la ecuación de la Ley de Ohm (V = I x R) era la resistencia. ¿De dónde salía esa altísima resistencia en una red teóricamente perfecta?
Lo primero fue tirar de histórico. Revisamos el último mantenimiento preventivo donde, siguiendo escrupulosamente el protocolo, habíamos desconectado y medido cada triángulo de puesta a tierra de forma aislada para asegurar su integridad. Todo estaba en regla; ninguna medida arrojaba valores anómalos. La red local de cada tanque, individualmente, estaba sana.
Así que entramos en modo forense. Desplegamos la planimetría completa de la red de tierras sobre la mesa y nos pusimos a marcar en rojo los niveles radar que habían fallado para intentar encontrar alguna correlación.
Y ahí apareció un patrón fascinante que nos voló la cabeza: habían caído todos los tanques de una zona muy concreta… excepto uno. Sus niveles radar jamás habían fallado.
Al cruzar este dato con el histórico de intervenciones de planta, el puzzle encajó de golpe. Meses atrás, una contrata de obra civil había estado trabajando haciendo zanjas exactamente en la zona por donde transcurren los conductores de cobre desnudo que garantizan la equipotencialidad de esos tanques con la red general.
Nuestra hipótesis era clara: si una retroexcavadora había seccionado accidentalmente el anillo enterrado, ese grupo de tanques había quedado eléctricamente «huérfano» y aislado del resto del parque. Por eso, cuando los soldadores inyectaban corriente, esa zona se convertía en un cuello de botella de altísima resistencia, buscando el retorno a través de las placas de nuestros equipos.
La teoría era perfecta, pero en la industria no puedes pedir presupuesto basándote en suposiciones; tienes que demostrarlo. Y aquí llegó nuestro mayor bloqueo: con la planta produciendo, en zona clasificada ATEX, y con el conductor oculto bajo metros de asfalto y hormigón… ¿cómo diablos compruebas que un cable de equipotencialidad está roto sin tener que parar la producción para aislar la red y medir?
La solución: Medición del bucle de tierra con pinza (sin desconectar)
Llegados a este punto, la teoría estaba clara: un tanque había quedado aislado de la red de tierras general. A nivel estructural, la seguridad no estaba comprometida de forma inminente, ya que el tanque contaba con su propio sistema de puesta a tierra local (con sus correspondientes triángulos) y el mantenimiento preventivo reciente certificaba valores dentro de norma.
Sin embargo, para poder dar por concluido el RCA (Análisis de Causa Raíz) en la industria, las suposiciones que encajan perfectamente en una pizarra no sirven; hacen falta evidencias empíricas. Necesitábamos un dato duro.
Como parar la planta y clavar picas para el método de caída de potencial era logísticamente inviable, recordamos un «as en la manga». Teníamos en el taller una pinza para medir la resistencia de bucle, una herramienta que normalmente utilizábamos para revisar las puestas a tierra de los neutros en los transformadores. Esta maravilla nos iba a permitir abrazar las distintas bajantes de tierra del tanque y compararlas con los tanques sanos, todo esto sin desconectar ni un solo cable.
La premisa era binaria: si los valores eran idénticos al resto del parque, todas nuestras suposiciones se iban a la basura. Pero si aparecían discrepancias enormes, habríamos cazado al culpable.
La cruda realidad del dato: Valores disparados frente al 1 ohmio habitual
Hablamos con el personal de taller y activamos el protocolo. Permiso de fuego en mano, explosímetro midiendo en continuo y la pinza de tierras en la bolsa de herramientas.
Apenas 25 minutos después, el oficial nos llama desde el robusto teléfono ATEX de planta para confirmarnos lo que tanto temíamos y esperábamos a la vez. El tanque afectado tenía unos valores de resistencia brutalmente superiores al resto.
Ya teníamos la evidencia innegable. Los dos cables de cobre desnudo de 1×50 mm² que garantizaban la equipotencialidad estaban rotos. Al perder esa autopista de baja impedancia, las altísimas intensidades de los grupos de soldar habían estado circulando sin control, buscando el camino de retorno más fácil… que desgraciadamente pasaba por las delicadas fuentes de alimentación de nuestros radares.
Nota del Ingeniero: ¿Cómo mide realmente una pinza telurómetro?
El principio físico detrás de la herramienta: A diferencia de un telurómetro clásico, una pinza de tierras no inyecta corriente a través de picas auxiliares. Su mordaza aloja en realidad dos núcleos magnéticos independientes. La primera bobina induce una tensión alterna (V) de valor conocido en el conductor de tierra. La segunda bobina actúa como un transformador de intensidad, midiendo la corriente de retorno (I) que circula por todo el bucle cerrado de la instalación. Aplicando internamente la Ley de Ohm (R = V/I), el microprocesador calcula la resistencia real del lazo en cuestión de segundos y sin necesidad de alterar la red. Un salvavidas absoluto para diagnósticos rápidos en cuadros y tanques.
Instrumentación recomendada: Audita tu red sin parar la producción
Si ponemos en la balanza el coste de un nivel radar, la CPU de un PLC, una tarjeta master de control de actuadores o un rack de vibraciones tipo Bently Nevada frente al precio de una pinza para medir la resistencia de puesta a tierra, el debate se acaba antes de empezar. Y si a la ecuación le sumamos el riesgo económico de sufrir una parada de planta no planificada porque un grupo de soldar está derivando por donde no debe, la inversión en esta herramienta representa poco más que el café de primera hora de la mañana.
De este tipo de «poltergeist» industriales debemos extraer una doble reflexión. Primero: aunque la teoría dice que el mantenimiento preventivo evita el correctivo, en el mundo real es la autopsia del correctivo la que muchas veces nos da la pista exacta de vicios ocultos en la instalación que nadie había visto jamás.
Segundo: el estigma del precio. Una pinza medidora de bucle de primer nivel ronda los 1.500€ – 2.000€. ¿Es cara? Siendo realistas, en la industria ninguna herramienta de diagnóstico de alta calidad lo es. Se pagan solas en la primera avería grave que evitan. No solo por la seguridad crítica que aportan a las personas, sino por la capacidad táctica que nos dan a los técnicos: detectar averías invisibles, realizar comprobaciones legales en tiempos mínimos y, lo más importante para gerencia, hacerlo todo sin dejar de producir.
La opción titular: Fluke 1630-2 FC
Cuando estás en el barro, con prisa y midiendo en instalaciones críticas, no quieres jugar a la ruleta rusa con las lecturas. La Fluke 1630-2 FC es el estándar indiscutible de la industria por una razón: su mordaza industrial está diseñada para aguantar el trato duro de una planta y su calibración es intachable.
El apellido «FC» (Fluke Connect) no es un simple gadget; es una herramienta de auditoría brutal. Te permite registrar las mediciones directamente en el móvil vía Bluetooth y adjuntarlas a tus informes de Análisis de Causa Raíz (RCA) o preventivos del GMAO sin tener que apuntar con un boli manchado de grasa. Si el presupuesto de la empresa lo permite, esta es la herramienta que debe estar en el taller.
Fluke 1630-2 FC: Pinza de Bucle de Tierra
El estándar de ingeniería para diagnósticos de puestas a tierra en zonas críticas. Mide resistencia de lazo y corrientes de fuga sin desconectar la red.
- Auditoría de lazo sin picas auxiliares (Minimiza tiempos de parada)
- Fluke Connect®: Registro inalámbrico de datos para informes RCA
- Mordaza industrial de alta resistencia (CAT IV 600 V / CAT III 1000 V)
La alternativa calidad-precio para presupuestos ajustados
Entiendo perfectamente que no todas las PYMES industriales o empresas de servicios técnicos (Facility Services) tienen luz verde inmediata para aprobar un CAPEX de dos mil euros. Para esos casos, modelos como la UNI-T UT275 (o gamas equivalentes de la misma marca) son un salvavidas excepcional.
Aunque sacrificas la conectividad inalámbrica y el tacto «indestructible» de la carcasa americana, el principio físico de las dos bobinas es el mismo y te sacará exactamente del mismo apuro. Podrás medir el bucle de las picas, detectar fugas en milisegundos y aislar problemas de equipotencialidad por una fracción del precio. Es la opción inteligente si necesitas el diagnóstico hoy y el presupuesto manda.
UNI-T UT275: Pinza Telurómetro de Bucle
La alternativa inteligente para presupuestos ajustados. Diagnóstico rápido de puestas a tierra y corrientes de fuga sin necesidad de picas auxiliares ni paradas de planta.
- Medición precisa de resistencia (0.01Ω a 1000Ω) y fugas (hasta 30A)
- Doble bobina magnética para mediciones en caliente
- Ideal para PYMES, mantenimientos preventivos y Facility Services
Conclusión: Tu OPEX depende de lo que no ves (y no mides)
La presión de las gerencias por minimizar costes y reducir el OPEX es continua; siempre se nos exige recortar un poco más, incluso con la inflación jugando en nuestra contra. Sin embargo, cuando gestionas el mantenimiento de cualquier instalación crítica, hay una regla de oro no escrita: si nadie recuerda tu nombre ni tiene tu teléfono en marcación rápida, significa que tu trabajo está funcionando. El buen mantenimiento es invisible.
Pero para mantener esa invisibilidad, cuando los Comités Operativos aprueban los presupuestos, tenemos la obligación técnica y moral de exigir que una partida blindada se destine a equipos de medida. Y no hablo solo de comprar para almacenar, sino de presupuestar para calibrar y renovar. Tampoco me refiero únicamente a los EPIs y herramientas aisladas con las que el Departamento de Prevención nos persigue —con toda la razón— para cumplir el RD 614/2001. Hablo de la artillería pesada del diagnóstico: micrómetros, osciloscopios portátiles, analizadores de redes y multímetros Fluke.
El poltergeist de los niveles radar es solo un ejemplo. Un simple cable de tierra segado por una excavadora durante la ampliación de una nave industrial puede llevarse por delante las fuentes de alimentación de un PLC, las tarjetas de control y hasta los servidores informáticos de la empresa. Una inversión inteligente en instrumentación y un mantenimiento preventivo de tierras riguroso son la única barrera real entre un sistema trabajando de forma 100% segura y una avería catastrófica de miles de euros.
