Después de subir una foto a Instagram de un seccionador instalado en un banco de condensadores de 6kV me vino a la memoria un accidente de trabajo. El técnico que sufrió el accidente era ingeniero de formación y le dijeron que debía comprobar la ausencia de tensión en un circuito de alta tensión. Y allá que fué él a comprobar si realmente no había tensión. Pero el problema fué que lo realizó con un multímetro.
Uno de los grandes problemas de la electricidad es que no es visible. Esto implica que antes de iniciar cualquier trabajo que implique el contacto con partes activas debemos asegurar la ausencia de tensión.
Contenido
Las 5 reglas de oro
Realmente antes de empezar cualquier trabajo eléctrico deberemos aplicar las 5 reglas de oro. Esta entrada únicamente va a tratar el punto 3, la ausencia de tensión. Aunque esto no quita de la importancia que tiene el cumplir las otras 4. Si no las conoces échale un al siguiente video dónde el fabricante de material de seguridad Catu nos explica de forma real cómo se aplican las reglas en un un cuadro de baja tensión.
Una vez que hemos ejecutado la dos primeras reglas deberemos comprobar la ausencia de tensión en el circuito dónde vayamos a trabajar. Se debe tener en cuenta que la ausencia de tensión es un paso necesario antes de instalar tierras, ya que si hay tensión y colocamos las tierras estaremos provocando un cortocircuito a tierra.
Si pensáis que en baja tensión no hay riesgo, siento deciros que estáis equivocados. Un cortocircuito en una acometida que tiene detrás un transformador suele ser muy peligroso. O un cortocircuito en bornes de una batería produce una explosión importante.
Cómo distinguimos la baja tensión de la alta tensión
En España se define cómo baja tensión todos aquellos circuitos de corriente alterna de tensión igual o inferior a 1.000 Voltios.
En circuitos de corriente continua la tensión tiene que ser igual o inferior a 1.500 Voltios.
Todos aquellos circuitos que estén por encima de los 1.000 Voltios en corriente alterna y 1.500 Voltios en corriente continua se consideran alta tensión.
Si alguien se pregunta dónde queda la media tensión, deciros que esto hace referencia a tensiones entre 1kV y 36kV en alterna. Cada vez se utiliza menos, pero en compañía eléctrica todavía se utiliza bastante la expresión «media tensión». Pero para nuestro trabajo debemos diferencia únicamente lo que será alta tensión de baja tensión.
Ausencia de tensión en circuitos de baja tensión
Cómo habrás supuesto lo primero que debemos tener claro antes de realizar cualquier comprobación de presencia de tensión es el tipo de circuito que vamos a comprobar. No será lo mismo medir en un circuito de alta tensión de 11kV que un circuito de 24 Voltios de corriente continua de un generador diesel. Realmente lo que nos interesa saber si vamos a comprobar ausencia de tensión es si estamos trabajando en baja tensión o en alta tensión.
Para baja tensión con un multímetro en la posición adecuada al tipo de tensión que queramos medir será suficiente.
- ➤【 No Para Amperios en Alterna】: KAIWEETS KM100 multimetro digital tiene la capacidad de medir voltaje en CA y en CC, amperios en continua, resistencia, continuidad, medición de diodos.
- ➤【Seguridad】: Está certificado por IEC CAT III 600V, CE y RoHS. Tiene dobles fusibles que anti-quemaduras. Este multímetro tiene protección contra sobrecargas en todos los rangos.
- ➤【Uso amplio】: el multímetro digital está diseñado seguro y preciso, muy adecuado para pruebas de electricistas, uso doméstico, automoción, problemas eléctricos industriales.
- ➤【Usar de Fácil】: elige la función que desea probar (asegúrese de que el interruptor giratorio esté ubicado en el rango de prueba correcto) y conecte los cables de prueba. La función de retención de datos para una lectura rápida, luz de retroiluminacion para probar claramente en un lugar oscuro.
- ➤【En la Caja】: 1X KM100 Multimetro, 2X Cable de pruba, 1X Manual del usuarios. Combinado con el excelente servicio de entrega de Amazon, proporcionamos un servicio posventa de 36 meses y soporte técnico. No dude en contactarnos si tiene alguna duda.
Pero debemos asegurarnos que tanto el tipo de tensión (continua o alterna) así como el valor del circuito son los que realmente hemos seleccionado en el multímetro.
Comprobar presencia de tensión en baja tensión
Siempre que debamos tocar partes activas comprobaremos la ausencia de tensión, pero que ocurre si queremos comprobar la presencia de tensión. Aquí os dejo un equipo que es muy útil en el día a día para comprobar si hay tensión
- ➤【NCV】: Hay una NCV sonda inductiva para detectar la tensión en CA a cierta distancia, detectar sin contacto es más seguro que la medidad de pueba tradicional. Simplemente hace acercar la sonda del detector al circuito, toma de corriente o objecto. El NCV buscapolos puede identificar la fase o el neutro. Es ideal para probar los puntos de rotura. Es un probador de circuitos muy práctico para los electricistas profesinal, DIY aficionados.
- ➤【SEGURIDAD】: Cumple con CE. IEC está clasificado por CAT III 1000V, CAT IV 600V; El detector de tensión tiene doble aislamiento y doble alarma a través del sonido y la luz. Al detectar la tensión, el detector advertía el peligro con luz roja parpadeada y pitido de alarma. Más frecuente la alarma es siginifica que más peligroso la tensión detectada o la sonda está más cerca de la fuente de la tensión. Al mismo tiempo, la LCD pantalla de detector será roja para indicar la tensión alta.
- ➤【DOBLE SENSIBILIDAD】: KAIWEETS HT100 tiene dual-rango a detectar la tensión estándar (48V-1000V en CA) y tensión baja (12V-1000V en CA) para mediciones más sensibles y flexibles. Solo un clic del botón S así que ajustar el rango y la sensibilidad para adaptar los voltajes más bajos (como timbres, termostatos, etc .); El NCV sensor identificar automáticamente la tensión y muestra la intensidad de tensión como el gráfico de barras en la LCD pantalla.
- ➤【DISEÑO COMPACTO】: El buscapolos tiene diseño compacto y moderno, tiene muchas funciones prácticas para trabajar fácilmente en varios entornos, Como LED Linterna brillante le hace trabajar en áreas oscuras; Indicador de energía hará alarma cuando las pilas estén agotadas para evitar prueba errorea; Apagado automático después de 3 minutos sin operación o sin señal deteccionado para ahorrar la energía; El diseño del gancho en el detector le permite llevarlo facilmente en el bolsillo.
- ➤【EN LA CAJA】: 1X KAIWEETS Detector de Tensión, 1 X Manuales de Instrucciones, 2 X AAA Pilas. Le ofrecemos soporte técnico permanente y nuestro servicio de posventa con toda atención. No dude en contactarnos si tiene alguna duda.
Este lápiz nos permite comprobar si hay presencia de tensión en cuadros en los que tenemos dudas si llega tensión. Cómo es del tamaño de un bolígrafo es muy fácil llevarlo en el bolsillo de la camisa. También es un regalo barato para cualquier eléctrico.
IMPORTANTE: Este equipo solo sirve para medir presencia de tensión en corrientes alternas, y NUNCA se debe utilizar para comprobar la ausencia, esto siempre se realizará con equipos que midan directamente sobre partes activas
Ausencia de tensión en circuitos de alta tensión

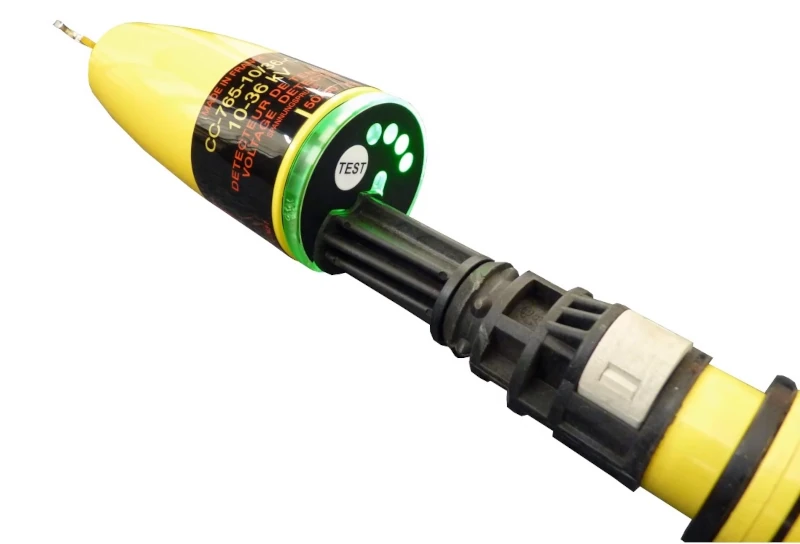

Para las mediciones en alta tensión debemos tener muy claro el nivel de tensión que vamos a medir. No será los mismo medir un circuito de 11kV que uno de 66kV. Las cabezas de detección y las pértigas dónde se montan las cabezas son diferentes.
Adicionalmente al uso de la cabeza detectora y pértiga adecuada, debes estar formado para realizar trabajos en alta tensión. En España es de aplicación el Real Decreto 614/2001, de 8 de junio, sobre disposiciones mínimas para la protección de la salud y seguridad de los trabajadores frente al riesgo eléctrico.
Tanto en alta como en baja tensión debemos asegurar que los equipos que utilizamos están en perfecto estado de mantenimiento. Este tipo de equipos en muchos casos es obligatorio enviarlos de forma regular a un la laboratorio externo para que comprueben el correcto funcionamiento, y de esta forma garantizar la seguridad de los trabajadores.
Cómo siempre tenéis los comentarios abiertos para cualquier duda o comentarios.
Última actualización el 2024-11-25 / Enlaces de afiliados / Imágenes de la API para Afiliados
Tendrías una explicación técnica del porque no se puede usar un detector de tensión de 600V en una red eléctrica de 13KV???
Hola Gustavo,
La explicación técnica es muy sencilla, si intentas acercarte con un multímetro a un punto que tiene 13kV te aseguro que saltará el arco eléctrico antes de que llegues a tocar. 13kV se considera alta tensión y las comprobaciones se realizan con cabezas detectoras ubicadas sobre una pértiga aislante de una longitud adecuada a la tensión que se deba medir.
Hace poco he conocido un incidente, que pudo ser mortal, cuándo unos operarios acercaron un polímetro en una barra de 6kV. Lo cables del multímetro desaparecieron y no llegaron a entrar en contacto con la barra en tensión.
La alta tensión tiene una gran ventaja y es que las distancias de construcción son muy grandes y eso permite trabajar de manera más cómoda que en baja tensión. Pero se deben extremar las medidas de seguridad y aplicar las 5 reglas de oro, y la comprobación de la ausencia de tensión se debe realizar con los medios adecuados.
Saludos,
Juanan
Cómo se puede detectar ausencia de tensión en cables submarinos de 230kv
Hola,
Entiendo que te refieres a comprobar ausencia de tensión en cables que estén sumergidos. Supongo que fabricantes cómo Megger o Fluke deberían disponer de algún equipo para comprobar la ausencia de tensión. También se podría hacer de otra manera y es enviar una señal por el cable sin tensión y que un equipo identifique el cable que esta transportando dicha señal. Esto último lo tiene Megger y funciona muy bien, desconozco si existe una versión submarina. Pero con esta opción entiendo que se podría envolver el equipo en una carcasa y dejar la sonda en el exterior para por contacto comprobar la señal portadora.
Saludos,
Juanan
