Un contador de luz privado es un equipo de medida de energía eléctrica para uso propio, es decir lo utilizamos para contabilizar la energía eléctrica consumida por un parte de una instalación que nos puede interesar por diversos motivos.
En muchas ocasiones nos encontramos con la necesidad de contabilizar al energía eléctrica consumida en una determinada parte de una instalación. El contador de energía eléctrica que nos instala la compañía mide el conjunto de los consumos eléctricos de nuestra instalación. Pero que ocurre si tenemos una casa con dos plantas y queremos saber el consumo de la segunda planta, pero tenemos un único contador. Otro caso habitual suele ser el de comunidades con un único contador pero con varias escaleras. Cómo hacemos el reparto del coste de la factura eléctrica sin instalar un nuevo contador y encarecer aún más nuestra factura. Hoy veremos que soluciones existen para poder instalar un contador de luz privado pero debes tener en cuenta que será un equipo del cuál la compañía eléctrica no se hará responsable y su uso quedará bajo la total responsabilidad del propietario.
Contenido
- 1 Controlando el consumo eléctrico de un electrodoméstico
- 2 Instalando un contador de energía eléctrica en nuestro cuadro
- 3 Contador de luz privado monofásico sobre carril din
- 4 Contador de luz privado para instalaciones trifásicas
- 4.1 Instalando un contador de luz privado en el exterior
- 4.2 Diferencias entre mangueras eléctricas 3x y 3g: ¿Cuál debes usar en tus instalaciones?
- 4.3 Guía completa para realizar empalmes de cables en exteriores: Técnicas, materiales y seguridad
- 4.4 Cómo elegir el mejor medidor de consumo trifásico para tu instalación eléctrica
Controlando el consumo eléctrico de un electrodoméstico
Empezaremos por la parte más fácil. Si lo que deseas es medir el consumo eléctrico de un electrodoméstico solo tienes que visitar la entrada del enlace. En el mercado existen opciones tan sencillas cómo un enchufe con una pantalla LCD que te permitirá ver el consumo hasta enchufes inteligentes que se conectan a la Wifi y registran una gran cantidad de datos, entre ellos la energía eléctrica consumida.
Con este tipo de equipos dispones de un «contador de luz privado» ya que mide la energía consumida en un punto determinado. El problema es que es únicamente un medidor de energía, que no es precintable, se puede manipular de forma muy sencilla y quizás la precisión no sea muy buena. Pero nos da una muy estimación de la energía consumida a través de él.
Instalando un contador de energía eléctrica en nuestro cuadro
Tal y como hemos visto al principio del post se nos puede dar el caso que queramos medir el consumo de una determinada parte de una instalación y aquí vamos a hacer un pequeño alto. Instalar un contador de luz privado es una tarea sencilla eléctricamente, pero se deben tener unos conocimientos mínimos en cuanto a secciones y protecciones eléctricas. Si tienes cualquier duda lo mejor es que contactes con un profesional cualificado que realice la instalación de forma segura.
Contador de luz privado monofásico sobre carril din

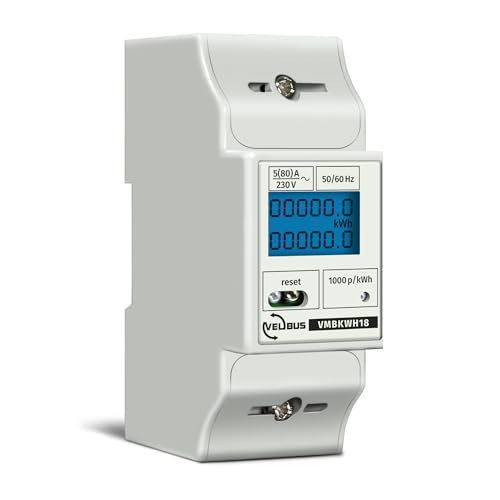

El equipo que tenéis a continuación es uno de los pocos medidores que puedes encontrar en Amazon para 230 Voltios. Comentamos esto porque la tensión normalizada en España es de 230 Voltios según el RBT, no los 220 Voltios de muchos otros fabricantes. La intensidad máxima que soporta este equipo es de 80 amperios. El 5 que se encuentra entre paréntesis indica la intensidad a la que realmente trabaja el medidor, esto lo que nos dice es que lleva un transformador de intensidad interno.
- EFICIENTE: El medidor KWH da información sobre su consumo de energía.
- EL AHORRO DE ENERGÍA: Con este medidor de electricidad, sabe exactamente cuánto paga realmente en los costos de energía. Esto facilita la detección de Guzzlers de energía.
- LECTURA FÁCIL: Fácil de leer gracias a la pantalla LCD clara (5 + 2 dígitos).
- POSIBILIDAD DE CONECTAR DISPOSITIVOS DE LECTURA EXTERNOS.:
- ADECUADO PARA HASTA 80 POR CORRIENTE NOMINAL.:
Este equipo equipa conexiones precintables, y cumple con los requisitos técnicos de la clase 1, la clase 2 y IEC62052-11, IEC62053-21. Es un equipo realmente simple pero que cumple la función de un contador eléctrico privado a la perfección.
La instalación de este medidor de energía eléctrica cómo contador de luz privado es realmente sencilla,
Para aquellos que no estéis habituados en la conexión 1 iría la fase de alimentación / entrada hilo de color negro, en el 2 sería la salida de la fase. Y en las conexiones 3 y 4 deberemos conectar los hilos de neutro que son de color azul, es indiferente que conectes la salida en el 3 o el 4. Eso sí debes conectar tanto la entrada del neutro cómo la salida en los bornes 3 y 4. Cómo podéis ver en el esquema, la salida de nuestro térmico va a las conexiones 1 y 3, y la salida actual del térmico pasaría a los bornes 2 y 4. Y el hilo de color negro, debe ir al dos.
Disponiendo de un hueco de 36mm en nuestro cuadro eléctrico ya podemos instalar este medidor para medir la salida del magnetotérmico que nos interese. En la imagen superior podéis observar a continuación de los térmicos unas tapitas. Cada tapita mide 18mm, si quitamos dos podríamos instalar nuestro contador de luz privado.
En este cuadro concretamente podríamos llegar a instalar hasta 4 contadores de luz privado, midiendo así la energía eléctrica consumida por 4 salidas.
- EFICIENTE: El medidor KWH da información sobre su consumo de energía.
- EL AHORRO DE ENERGÍA: Con este medidor de electricidad, sabe exactamente cuánto paga realmente en los costos de energía. Esto facilita la detección de Guzzlers de energía.
- LECTURA FÁCIL: Fácil de leer gracias a la pantalla LCD clara (5 + 2 dígitos).
- POSIBILIDAD DE CONECTAR DISPOSITIVOS DE LECTURA EXTERNOS.:
- ADECUADO PARA HASTA 40 POR CORRIENTE NOMINAL.:

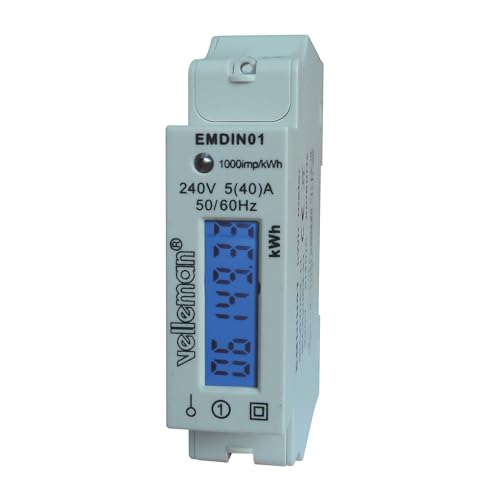

Aunque si únicamente disponéis de 18mm, un único modulo libre tenéis el contador que os he dejado en la parte superior, aunque es un poco más incómodo. Nos puede permitir realizar la misma función, pero en la mitad de espacio.
Contador de luz privado para instalaciones trifásicas

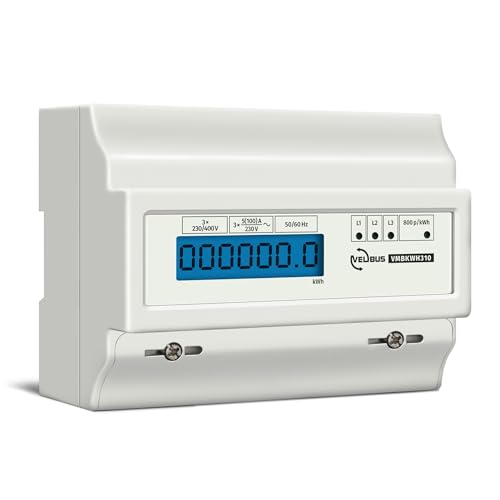

Si lo que quieres medir es la energía consumida por una instalación trifásica lo primero que debes tener en cuenta es que no puedes instalar 3 contadores monofásicos. Ya que estos equipos únicamente miden a 230 Voltios, y la tensión trifásica normalizada es de 400 Voltios (Fase – Fase). Y aunque conectases cada fase a un contador con un neutro, si hubiese consumos a 400 Voltios estos no serían medidos de forma correcta por el contador.
- EFICIENTE: El medidor KWH da información sobre su consumo de energía.
- EL AHORRO DE ENERGÍA: Con este medidor de electricidad, sabe exactamente cuánto paga realmente en los costos de energía. Esto facilita la detección de Guzzlers de energía.
- LECTURA FÁCIL: Fácil de leer gracias a la pantalla LCD clara (6 + 1 dígitos).
- POSIBILIDAD DE CONECTAR DISPOSITIVOS DE LECTURA EXTERNOS.:
- ADECUADO PARA HASTA 100 POR CORRIENTE NOMINAL.:
Conectar este contador de energía eléctrica privado es un poco más complejo, ya que deberás hacer pasar cada fase por el contador, por los contactos 1/3/5 haremos entrar las 3 fases, las salidas serán 2/4/6. El neutro en este caso si que tiene dirección de conexión, la entrada por el borne 7, y la salida por el 8. A continuación tenéis el esquema de conexionado.
Ya hemos visto que equipos pueden realizar la función de un contador de luz privado, bien en instalaciones monofásicas, las más habituales, o trifásicas que nos podemos encontrar en comunidades de vecinos, instalaciones industriales o agrícolas de una cierta potencia.
Instalando un contador de luz privado en el exterior

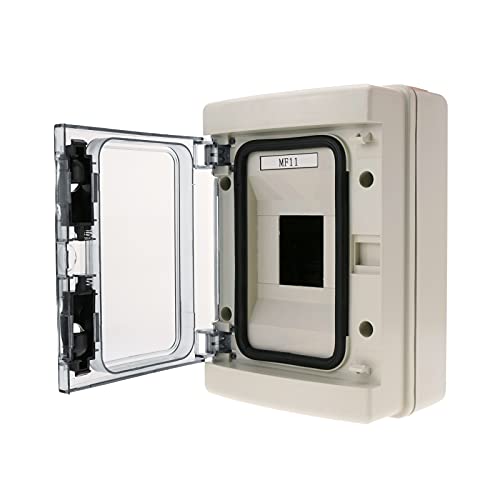

En el caso que deseemos instalar el contador en el exterior lo único que deberemos comprar es una caja dónde poder ubicar nuestro contador. En el caso del contador de luz monofásico, con la caja que podéis encontrar a continuación es más que suficiente, ya que permite hasta 4 módulos, y nosotros únicamente necesitaremos 2.
- Caja de distribución de plástico ABS con protección ambiental IP65.
- Fabricada en robusto plástico ABS de color gris.
- Compatible con el estándar IEC60670-24.
- Intensidad máxima: 100A.
- Voltaje de operativa: 240/415V.
Para el contador de luz privado trifásico la caja anterior no serviria ya que únicamente dispone de 4 módulos, y nuestro equipo necesita 7. En este caso deberíamos adquirir un caja como la que encontráis a continuación que dispone de 12 módulos
- Caja de distribución de plástico ABS con protección ambiental IP65.
- Fabricada en robusto plástico ABS de color gris.
- Compatible con el estándar IEC60670-24.
- Intensidad máxima: 100A.
- Voltaje de operativa: 240/415V.
Para elegir una caja adecuada para exteriores debéis tener en cuenta el Grado IP, que es el nivel de protección frente a la entrada de agua y polvo. En ambos casos estamos hablando de cajas con un grado IP65, más que suficiente para asegurar la estanqueidad en el exterior.
Cómo siempre tenéis los comentarios abiertos para cualquier duda o sugerencia que pudiese surgir. Si te ha parecido interesante el contenido con los enlaces que tienes a continuación podrás compartirlo directamente, también podéis ayudar al mantenimiento de este blog con algún donativo. Y sobre todo mil gracias por visitarnos.
