El enchufe trifásico en entornos industriales es un tipo de conexión muy habitual. Aunque existen otro tipo de entornos donde también se utiliza pero suele ser un forastero que nadie conoce y cuándo aparece cualquier problema nadie sabe ni cómo se llama ni dónde comprarlo. Talleres mecánicos, restaurantes, campings, carpinterías y cualquier ubicación donde se deban alimentar equipos con tensiones e intensidades fuera de lo habitual utilizan una clavija industrial trifásica, aunque también existen monofásicas. En este post veremos los diferentes tipos de clavijas industriales, cómo las podemos identificar de forma clara y cuales son sus rangos de trabajo tanto en tensión como en intensidad.
Cómo ya hemos comentado en otras ocasiones el material eléctrico se encuentra sujeto a una serie de normas que primero nos van a asegurar que si un material se ajusta a una norma determinada cumple la función para la que ha sido diseñado y en segundo lugar que dos componentes que cumplen la misma norma son totalmente intercambiables o que pueden trabajar juntos, a pesar de ser de fabricantes diferentes.
Esto que hoy día parece que es lo habitual, hace tanto no lo era. El trabajo invisible de organismos de normalización cómo AENOR, la comisión electrotécnica internacional más conocida cómo IEC y algunas otras consiguen reducir costes y facilitar el trabajo a profesionales y garantizar la calidad al usuario final.
Las tomas de corriente para uso industrial están reguladas por la IEC 60309, también conocidas cómo Cetact, denominación comercial que deriva del fabricante BJC. Así que cuándo escuchéis hablar de una clavija Cetact, se está haciendo referencia a un clavija para uso industrial.
Contenido
- 1 Que significa el color de un enchufe trifásico de uso industrial
- 2 Intensidades normalizadas en clavijas industriales
- 3 Número de polos, o lo que es lo mismo, número de patillas de nuestros enchufes industriales
- 4 Tipos de enchufe trifásico industriales en función del tipo de instalación
- 5 Conversores de enchufe trifásico industrial a normal o al revés
- 6 Conversor enchufe normal en una clavija industrial
- 7 Cómo conectar una clavija industrial
Que significa el color de un enchufe trifásico de uso industrial
Lo que suele llamar la atención de este tipo de clavijas industriales son los diferentes colores, y principalmente el rojo. El color de un enchufe trifásico industrial identifica a este en función de la tensión para la que está diseñado. Cómo hemos comentado al principio, son equipos que están diseñados para trabajar a tensiones diferentes de las habituales, aunque también pueden trabajar a 230 Voltios.
En la tabla superior puedes ver los diferentes colores normalizados. Los más habituales suelen ser el azul y el rojo. En esta entrada nos centraremos en estos dos colores. Blanco y púrpura al ser tensiones seguras su uso está muy limitado. El negro y verde son tensiones o frecuencias muy especiales que incluso nos costaría encontrar clavijas.
Ahora ya sabemos que si tenemos una clavija industrial azul entre manos está trabajará a 230 Voltios pero si es roja, la tensión será de 400 Voltios. Aunque el tamaño de la clavija importa no tiene que ver la tensión, sino con la intensidad a la que puede trabajar y con el número de polos.
Intensidades normalizadas en clavijas industriales
El público en general le suele dar más importancia a la tensión, los problemas en las instalaciones de baja tensión los suele producir la intensidad. Digo esto, porque si tenemos que alimentar un equipo con un consumo de 50 amperios deberemos seleccionar la clavija con una intensidad superior, NUNCA inferior. Esto es muy importante ya que los conductores están dimensionados para una intensidad máxima si superamos esta intensidad el equipo funcionará, pero aparecerán altas temperaturas que pueden acabar en siniestros importantes.
Las intensidades normalizadas en clavijas Cetact son 16A / 32A / 63A / 125A. Fijaros que con una clavija de 125A a 400V estamos en equipos con una potencia de 80kW.
Si necesitas conexiones para una intensidad superior también las hay. Pero en este caso se deben utilizar en cables independientes o unipolares. Debes buscar conectores Powerlock. Este tipo de conexión te permite llegar hasta 1000A. Que vienen a ser unos 600 kW en instalaciones trifásicas. Powerlock se utiliza para las conexiones en generadores eléctricos. Ya que de una forma rápida puedes conectar y desconectar instalaciones provisionales de mucha potencia.
Número de polos, o lo que es lo mismo, número de patillas de nuestros enchufes industriales

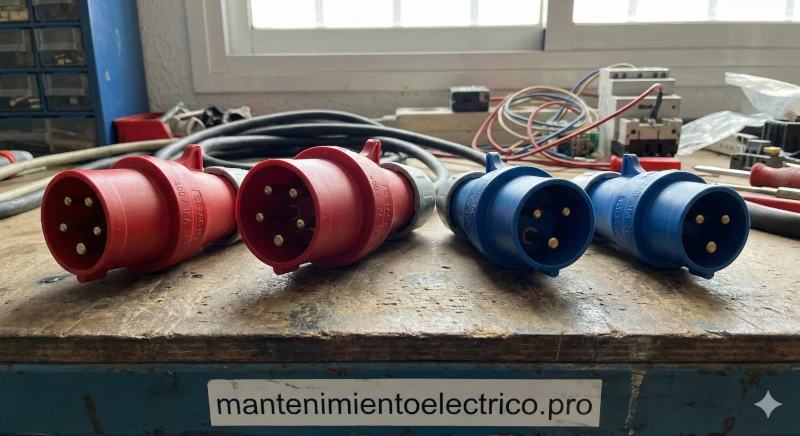

Tenemos una enchufe trifásico industrial de 32A, roja, para 400 Voltios pero nos falta saber el número de polos. En la siguiente imagen puedes ver los diferentes tipos de enchufes en función del número de polos.
Antes de fijarte en la siguiente imagen mira bien cada clavija de la superior. La azul (230V) es de 3 patillas, la segunda de 4 y la última de 5. Cada patilla tiene una función diferente. Y en el siguiente dibujo vemos la función de cada una,
La primera clavija, 2P + T sería azul ya que está pensada para Fase y Neutro (230V). La segunda, 3P + T sería roja y para equipos que funcionasen exclusivamente a 400 Voltios (3 Fases) y la última, 3P+N+T (3 Fases y Neutro), es para equipos que tengan partes que funcionen a 400 Voltios y otras a 230 Voltios. La T, es la conexión a tierra y está en todas las clavijas.
Tipos de enchufe trifásico industriales en función del tipo de instalación
Ya hemos visto cómo seleccionar la clavija industrial a nuestro equipo. Ahora nos falta elegir esta en función del tipo de instalación,
Clavijas aéreas
Si necesitamos un enchufe, ya sea macho o hembra, que se va a instalar directamente sobre un cable a modo de alargo cómo el que se encuentra al principio de esta entrada estamos hablando de clavijas aéreas. A continuación te dejo algunos enlaces de clavijas aéreas,
- Base de enchufe industrial CEE compatible con la normativa IEC-60309.
- Soporta voltajes de 220V a 250V y 32 A. Código de color azul.
- Clavija de enchufe CETAC macho 2P+T aérea.
- Protección ambiental IP44 contra polvo, humedad y agua.
- Fabricado en plástico PVC de primera calidad.
- Base de enchufe industrial CEE compatible con la normativa IEC-60309.
- Soporta voltajes de 380V a 415V y 16 A. Código de color rojo.
- Clavija de enchufe CETAC macho 3P+T+N aérea.
- Protección ambiental IP44 contra polvo, humedad y agua.
- Fabricado en plástico PVC de primera calidad.
No products found.
Si os fijais en la descripción indican la tensión, intensidad, número de polos. Y el color coincide con la tensión. En este caso tenemos los machos y a continuación las hembras
- ESPECIFICACIONES: Base móvil | Estanqueidad IP44 | 2P+T | 16A | 220-240V
- ESTANQUEIDAD IP44: Este producto es perfecto para instalaciones en las que debemos garantizar grados elevados de protección al agua.
- CLIPAJE: Gracias a su sistema de fácil apertura por clip metálico se asegura un cierre perfecto y una rápida y sencilla instalación.
- CARACTERÍSTICAS: Posee un prensado de cable tipo “tuerca”, con antivibración, que facilita el mantenimiento y la durabilidad del cable.
- RECOMENDACIONES: Si no supiesen instalarlo, aconsejamos que contacten con un electricista certificado
- Base 3P+N+T 16A
- 380/415 V
- Este producto fue creado con atención al detalle, para que el usuario pueda sentir la calidad óptima desde el primer segundo
- Un equilibrio adecuado entre las necesidades del cliente y un merecido mimo
- Hecho de material resistente para un uso prolongado

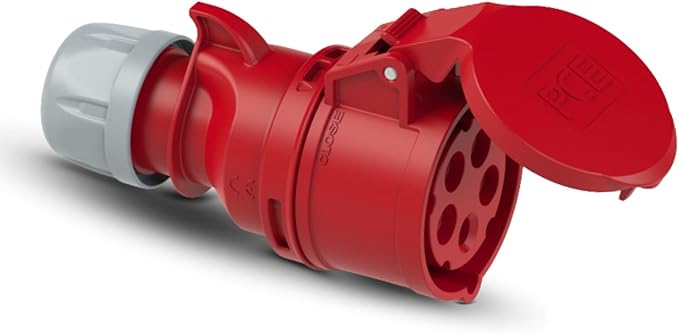

- Zócalo industrial CEE compatible con el estándar IEC-60309.
- Admite voltajes de 380V a 450V y 32A. Código de color rojo.
- Antena 3P + T + N hembra CETAC enchufe.
- Protección ambiental IP44 contra polvo, humedad y agua. Incluye tapa protectora.
- Hecho de plástico de PVC de alta calidad.
Bases murales para clavijas industriales cetac
Ya hemos visto las clavijas industriales aéreas. Pero si lo que deseamos instalar es una base en la pared para utilizar cómo alimentación deberemos recurrir a una base mural. En este punto aprovecharemos para explicar algo que parece obvio pero que muchas veces no lo es. Las clavijas hembra SIEMPRE son la fuente de la tensión, y el macho es la clavija a alimentar. Y digo esto porque también hay bases murales macho.
- Sin cable
- Diseño robusto de poliamida resistente al impacto
- Protección : IP 44 (protección contra salpicaduras)
Enchufe trifásico industrial macho o hembra?
Y debes pensar para que puede servir un base mural macho, pues allá vamos. Imaginad que tienes una caravana y quieres dotarla de un punto de alimentación el cuál alimentar con un alargo. En este caso lo ideal es equipar la caravana con una base mural macho. Para alimentarla cogeremos un alargo con clavijas industriales aéreas y la hembra será la encargada de dar la alimentación a esa caravana.
Muchas instalaciones portátiles (foodtrucks, roadshows, trailers exposición….) equipan tomas murales macho. A continuación tenéis una clavija industrial de 16A a 400 Voltios con neutro ideal para este tipo de aplicaciones,
- Marca: Edp
- Color: rojo
- Producto de mas alta calidad
Conversores de enchufe trifásico industrial a normal o al revés
Muchos de los equipos o herramientas que se utilizan vienen equipados con una clavija normal. O podemos tener el caso inverso, una herramienta eléctrica con una clavija industrial de 16A que queremos conectar a un enchufe normal. Para este tipo de situaciones existen algunos conversores. No todas las conversiones son posibles, ya que si tenemos un enchufe monofásico no podremos sacar una alimentación trifásica a 400 Voltios por poner un ejemplo. Pero veamos cuales son las conversiones más habituales que se nos pueden dar.
Cómo conectar un enchufe normal en una clavija industrial de 230 Voltios
Una de las situaciones más habituales se nos da cuándo tenemos que conectarnos al enchufe del camping, a continuación tenéis un adaptador para tal función.
- ProPlus 373519, adaptador de enchufe IEC industrial de 3 clavijas de 16 amperios, a toma de corriente schuko de 230 voltios, la solución perfecta si las conexiones adecuadas no están disponibles.
- Muy adecuado para caravanas, casas rodantes, barcos, campamentos, operaciones de montaje, obreros, etc.
- Material: poliamida resistente a golpes. Clase de protección: IP44, resistente a salpicaduras. Longitud 12 cm.
- Entrada: enchufe industrial IEC de 16 amperios de 3 clavijas y 250 voltios.
- Salida: toma de corriente schuko de 16 amperios y 250 voltios, color azul.
Conversor enchufe normal en una clavija industrial
Esta situación se suele dar en entornos profesionales dónde las herramientas van equipadas con clavijas industriales de 16A y necesitan conectarse en casa de un cliente en una enchufe normal. Observa que tanto en este caso cómo en el anterior las clavijas con azules.
- Alimentación 16 a 250 V
- Máxima potencia 3680 W
- Cable de 0,30 m
- Con toma a tierra
- Color: blanco + azul
Conversor de enchufe trifásico industrial de 400Voltios a 230Voltios
Aunque es poco habitual pero nos podemos encontrar con un enchufe trifásico de 16A 3P+N+T y necesitemos sacar 230Voltios de forma segura. Esto se puede dar en algún camping que este preparado para alimentar grandes caravanas y nosotros vayamos con la nuestra a 230Voltios. En instalaciones industriales este tipo de adaptador puede ser muy útil, ya que podemos convertir una alimentación de 400 Voltios a 230 Voltios con un sencillo adaptador. En este caso por seguridad se mantiene la intensidad de 16A en ambos lados.
- diseño robusto de poliamida resistente al impacto
- Protección : IP 44 ( protección contra salpicaduras )
- CE
Cómo conectar una clavija industrial
A continuación tenéis un video de cómo se montar y conectan este tipo de clavijas. Verás que no es nada complicado. Pero cómo siempre os decimos si no lo tenéis claro lo mejor es que os pongais en manos de un profesional y tomad cómo referencia todos los datos de este post.
Cómo siempre tenéis los comentarios abiertos para cualquier duda o sugerencia que pudiese surgir. Si te ha parecido interesante el contenido con los enlaces que tienes a continuación podrás compartirlo directamente, también podéis ayudar al mantenimiento de este blog con algún donativo. Y sobre todo mil gracias por visitarnos.
