El diferencial para hidromasaje o jacuzzi ha sido una de las últimas consultas que hemos recibido y con este post nos gustaría dejar claros los requisitos necesarios para una correcta instalación eléctrica de un hidromasaje o jacuzzi, incluido el tipo de diferencial necesario.
La electricidad y el agua se llevan muy bien. Con esto lo único que queremos decir es que el agua es un buen conductor de la electricidad. Por este motivo cuándo realizamos cualquier instalación lo primero que debemos asegurar es que la corriente eléctrica circule única y exclusivamente por los circuitos habilitados para ello.
Por este motivo en la instalación eléctrica de un hidromasaje debemos extremar las precauciones ya que estamos instalando equipos a 230 voltios en una zona dónde el agua puede llegar a estar en contacto con estos equipos. El diferencial para hidromasaje es una parte más, pero quizás no tan importante cómo pensamos
Contenido
Requisitos para la instalación eléctrica de un hidromasaje o jacuzzi
No vamos a empezar por explicar que diferencial para hidromasaje debes seleccionar, por una sencilla razón con uno de 30 mA sería más que suficiente. Pero si nos gustaría explicar todos los requisitos de la instalación eléctrica y el porqué se utilizan diferenciales mucho más sensibles.
Cualquier instalación eléctrica en España queda regulada por el REBT y esto es importante por dos motivos. El primero es la seguridad de las personas. La función de los reglamentos es normalizar las instalaciones de forma que sean lo más seguras posibles. En segundo lugar es que al cumplir con la legislación vigente podremos obtener el boletín de instalación, previa inspecció por parte de los servicios territoriales de industria, para el suministro eléctrico por parte de la compañía distribuidora. Esto será necesario cuándo debamos dar una nueva alta.
La instalación eléctrica de un hidromasaje o jacuzzi viene regulada, entre otros, por el punto 3 de la ITC-BT-27 DE LOCALES QUE CONTIENEN UNA BAÑERA O DUCHA. Lo primero que nos indica esta instrucción técnica es que cualquier equipo eléctrico, electrónico o de comunicaciones de nuestro hidromasaje deberá cumplir con la UNE-EN 60335-2-60.
Cuándo compréis un hidromasaje o jacuzzi lo primero que debéis comprobar es que cumplen con esa norma.
Cable de conexión desde el diferencial al hidromasaje
El primer requisito de la instalación eléctrica de un hidromasaje es que el cable que une el diferencial para hidromasaje con la caja de conexión del equipo debe ser H05VV-F o superior o mediante cable baja tubo aislante de tensión asignada 450/750 voltios.

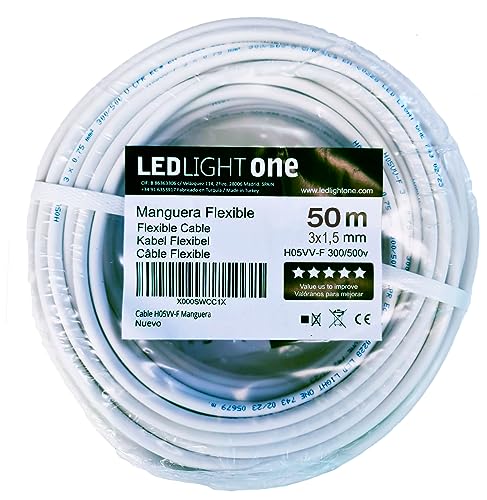

- Cable H05VV-F Manguera 3x1,5mm 50m. Composición: 1- Conductor de cobre electrolítico clase 5 2- Relleno de PVC 3- Aislamiento de PVC 4- Cubierta de PVC TM-2
- Tensión de servicio: 500v Temperatura máxima de trabajo: 70ºc, No propagador de la llama. Identificación de fases por colores.
- Cables para instalaciones fijas y móviles en locales domésticos y oficinas. También para conexiones de aparatos domésticos y electrodomésticos.
- Cubierta de color blanco. Compuesto termoplástico TM según Norma EN 50363-4-1 resistente a la intemperie
- Cobre electrolítico , categoría 5, flexible, según Norma UNE-EN 60228 de alta conductividad. Tensión de ensayo 2000 v
El reglamento al especificar este tipo de cable lo único que está asegurando es que la manguera que transporte el fluido eléctrico desde el diferencial hasta el hidromasaje tenga una calidad mínima. También nos admite conductores unipolares pero siempre y cuando sean de una tensión de aislamiento determinada. Por nuestra parte recomendamos el uso de la manguera para poder asegurar la estanqueidad en el siguiente punto. .
Caja de conexión eléctrica entre el diferencial para hidromasaje y nuestro bañera
Aunque pueda parecer obvio no debemos realizar la conexión eléctrica de una bañera con hidromasaje mediante enchufes por la sencilla razón de que el agua podría llegar a ponerse en contacto con la parte activa de estos.
Por este motivo el reglamento indica claramente que se deben utilizar cajas de conexión con una grado mínimo IPX5. Por nuestra parte recomendamos la utilización de cajas con un grado IP65.
- Material premium: Esta caja de conexiones de carcasa impermeable está hecha de material ignífugo ABS de alta calidad con laterales lisos y tapa abisagrada desmontable.
- Cuadros Electricos Estancos: Resistente al agua con clasificación de impermeabilidad IP65, Nuestras cajas estancas exterior son particularmente robustas para ofrecer resistencia, durabilidad y protección de la humedad.
- Buen rendimiento de sellado: La superficie es lisa y no tiene conos para pasar fácilmente los cables en su interior, La caja de terminales del armario eléctrico viene con tornillos metálicos de alta calidad, fácil de instalar y operación segura.
- Amplia aplicación: caja de conexiones para interiores y exteriores, principalmente aplicable a todo tipo de cajas de control, gabinetes, cajas de instrumentos de distribución, carcasas de productos electrónicos, etc.
- Especificaciones ideales: 150 x 110 x 70 mm (altura, ancho, profundidad): ofrece suficiente espacio para conectar todos los cables
Una caja con un grado IP65, instalada a cierta altura del suelo y utilizando los prensaestopas adecuados va a evitar la entrada de agua a la conexión eléctrica que viene de nuestro diferencial al hidromasaje. Al final lo que estamos haciendo es evitar que el diferencial para hidromasaje llegue actuar, y esto es lo más importante.
A continuación os dejamos un video dónde podéis ver la instalación de una caja estanca de exterior. Al final lo que buscamos en la instalación de nuestro hidromasaje es lo mismo, evitar la entrada en la caja a toda costa.
Que diferencial para hidromasaje o jacuzzi debo instalar
Hasta ahora los elementos que hemos visto de la instalación eléctrica de un hidromasaje lo único que buscaban era asegurar el correcto aislamiento. Y esto es muy importante ya que va a evitar el disparo del diferencial.
Un diferencial lo único que hace, que no es poco, es asegurar que la misma corriente que entra sale. Si hay una fuga de corriente abre el circuito.
El reglamento indica claramente que SIEMPRE debe existir un diferencial no superior a los 30mA. Con lo cuál con un diferencial normal estaríamos cumpliendo. Pero entonces te preguntarás porqué existen diferencial de 10mA y son los que todo el mundo instala en un hidromasaje. La explicación es muy sencilla, si reducimos la intensidad de fuga estamos haciendo nuestra instalación mucho más segura. En esta página de la Politécnica de Valencia explican los daños que pueden ocurrir en función de la intensidad que circule por nuestro cuerpo. Al estar en un entorno dónde nos encontramos mojados y con equipos eléctricos alimentados a 230 voltios cómo es la bomba del hidromasaje, nos interesa ser muy restrictivos con el diferencial del hidromasaje.

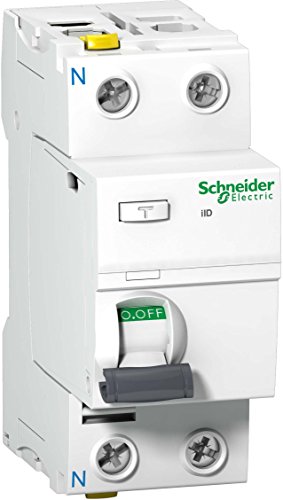

- Interruptor de corriente residual bipolar con corriente nominal de 16 A
- Sensibilidad de 10 mA, aumenta la seguridad en circuitos eléctricos
- Tipo A, adecuado para corrientes de falla continua alterna y pulsante
- Ideal para la protección de personas y equipos en locales residenciales y comerciales
- Estándares de alta calidad y seguridad, característicos de Schneider Electric
También recomendamos que dada la sensibilidad de este diferencial este sea superinmunizado cómo el que tienes arriba. Es importante evitar disparos intempestivos del diferencial y a la vez asegurar el correcto funcionamiento del jacuzzi.
Aunque lo damos por hecho, seguir las instrucciones del fabricante en cuánto al conexionado eléctrico, es clave. Además de disponer de una buena puesta a tierra. Debemos tener en cuenta que el correcto funcionamiento del diferencial de 10mA depende en gran parte del sistema de puesta a tierra. El cable de tierra lo que va a hacer es recoger cualquier fuga de tierra evitando que esta se vaya por dónde no debe.
Cómo siempre tenéis los comentarios abierto para cualquier duda o sugerencia que pudiese surgir. Si te ha parecido interesante el contenido con los enlaces que tienes a continuación podrá compartirlo directamente.
