Localizar que circuito produce el disparo del diferencial en un cuadro eléctrico es un tarea que cualquier persona puede realizar y que nos va a permitir tener tensión en el resto de circuitos. Al menos de esta forma tendremos gran parte de los servicios eléctricos reestablecidos.
Uno de los problema que tienen la gran mayoría de cuadro eléctricos es que únicamente disponen de un diferencial. Cuándo toda la instalación funciona correctamente no somos conscientes de este pequeño detalle. Hasta que llega un día que el dichoso diferencial dispara y nos deja toda la casa sin tensión
Contenido
- 1 ¿Porqué dispara el diferencial?
- 2 Primer paso para reestablecer la tensión dejar sin tensión todas las salidas
- 3 Segundo paso, rearmaremos el diferencial para ver que este no tiene ningún problema
- 4 Tercer paso, rearmar circuitos hasta ver cuál es el que dispara
- 5 Ahora tienes tensión en todo el cuadro menos en un circuito, ¿Y ahora qué?
- 6 Que equipo se utiliza para localizar este tipo de averías
¿Porqué dispara el diferencial?
El diferencial dispara porqué se produce una pérdida de aislamiento y cuándo la detecta lo que hace es cortar la tensión para evitar daños a las personas.
Hoy día el disparo del diferencial también se puede producir por perturbaciones eléctricas producidas en el exterior de nuestra instalación. Lamentablemente esto ocurre muchas veces también. Pero hoy nos centraremos en el disparo real del diferencial.
Cómo distinguimos un disparo real de un disparo intempestivo

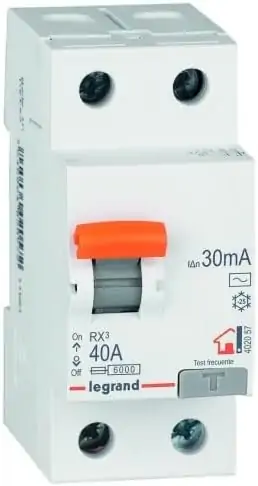

Esta es la primera duda que nos surge cuándo comprobamos que nuestro diferencial ha disparo. Por cierto el diferencial habitualmente es el que tiene la palanquita más pequeña en el cuadro. La manera sencilla de distinguir un disparo real de un intempestivo es intentar rearmarlo. En el caso de que sea intempestivo lo podremos rearmar sin problemas, si el disparo es real y todavía existe el problema cuándo lo intentemos rearmar la palanquita siempre caerá hacia abajo.
Si al rearmar vemos que la palanquita no se aguanta de ninguna de las maneras subida no insistamos, dejemos la palanquita del diferencial abajo.
Primer paso para reestablecer la tensión dejar sin tensión todas las salidas
Lo primero que haremos será bajar todos los magnetotérmicos que están juntos. ¿Pero porqué todos los que están juntos?, pues por la sencilla razón de que son las salidas del cuadro que alimentan a los diferentes circuitos, incluido el que debe tener la falta a tierra. El que está solo es la entrada de corriente al cuadro y este es necesario para poder alimentar las salidas. Este último también lo podemos identificar porqué su número es el más grande de todos o por lo menos iguala a una de las salidas.
Segundo paso, rearmaremos el diferencial para ver que este no tiene ningún problema
En este segundo paso lo que haremos será levantar la palanquita del diferencial, con esto lo que estamos haciendo es dejar todos los magnetotérmicos de salida con tensión en un lado, pero no en la salida. Este paso es importante ya que si el diferencial estuviese estropeado no rearmaría y aquí ya hemos acabado. Porqué la solución en este punto pasa por cambiar el diferencial y esto es recomendable que lo haga un profesional o al menos alguien con unos conocimientos técnicos mínimos.
Tercer paso, rearmar circuitos hasta ver cuál es el que dispara
Cómo ya tenemos tensión en la entrada de todos nuestros magnetotérmicos lo que haremos es ir rearmándolos de uno en uno. Dejaremos unos 30 segundos entre un y otro. Debemos tener en cuenta que cuándo rearmemos el circuito que está averiado el diferencial volverá a disparar.
Cuándo esto ocurra volveremos al paso número dos y a continuación a este tercer paso, pero el magnetotérmico que ha producido el disparo, NO LO REAMAREMOS. De esta forma habremos conseguido tener tensión en casi todos los circuitos menos en el que está averiado.
Ahora tienes tensión en todo el cuadro menos en un circuito, ¿Y ahora qué?
Si el circuito averiado que produce el disparo del diferencial es el de enchufes lo más probable es que haya algo conectado que tenga una avería. Ahí la solución es sencilla, desconecta todo lo que haya conectado e intenta rearmar. Si dispara el diferencial baja el magnetotérmico de ese circuito y vuelve a rearmar el diferencial.
Lo más probable es que el disparo tenga origen en algún circuito que alimente un electrodoméstico con resistencias para calentar agua (lavavajillas, lavadora, calentador de agua, cafetera…). Las resistencias acaban perdiendo aislamiento y producen el disparo del diferencial.
También puede ocurrir que alguna de la instalación tenga humedad, sobre todo en casas que tienen partes de la instalación eléctrica en el exterior.
Que equipo se utiliza para localizar este tipo de averías
Incluimos este punto en la entrada cómo culturilla. El disparo de un diferencial, cómo ya hemos indicado, viene originado por una pérdida de aislamiento. Esto es una de las averías más comunes a la que se enfrentan los mantenedores. Para localizar la avería lo que hace falta es un comprobador de aislamiento, conocido en el argot cómo Megger.
- El probador de resistencia de aislamiento adopta un nuevo diseño combinando circuito integrado y circuito integrado de gran escala, resistencia de aislamiento integrado y tensión DC, parámetros de función de medición de tensión AC
- Adecuado para transformador, motor, cable, interruptor, aparatos eléctricos y otros equipos eléctricos y medición de la resistencia del aislamiento del material aislante, es de todo tipo de herramientas eléctricas de mantenimiento, prueba y verificación.
- Para garantizar que los equipos, electrodomésticos y cableado funcionen en un estado normal, para evitar accidentes como descargas eléctricas y daños al equipo.
- Medición de voltaje de CA, apagado automático. Modo de mediciones continuas, luz de advertencia roja y función de zumbador
- 2000 cuenta pantalla LCD, indicación de sobrecarga, luz de fondo. Mayor precisión, funcionamiento estable, conveniente y fiable operación.
Es un equipo que lo único que hace es inyectar una tensión en corriente continua, ver cuál es la corriente de fuga y con la Ley de Ohm nos da el aislamiento. Depende del tipo de instalación puede ser una tarea complicada localizar una fuga de corriente.
Cómo siempre tenéis los comentarios abierto para cualquier duda o sugerencia que pudiese surgir. Si te ha parecido interesante el contenido con los enlaces que tienes a continuación podrá compartirlo directamente.
