El mantenimiento preventivo de un motor eléctrico son una série de tareas clave que nos van a permitir alargar la vida del motor eléctrico, y si aplicamos algunas técnicas de mantenimiento predictivo nos podremos adelantar a los problemas, que seguro surgirán.
En esta entrada explicaremos las tareas a ejecutar y es posible que os demos algunos valores de referencia. Debéis tener en cuenta que no será lo mismo el mantenimiento preventivo de un motor de 0,75 kW trabajando en un garaje, que un motor de 400 kW trabajando al lado del mar. Pero el preventivo de ambos motores buscará el mismo objetivo, alargar la vida del motor y que este no sufra averías catastróficas anticipándonos a estas.
Contenido
- 1 Antes de parar el equipo, toma de vibraciones, esto no es mantenimiento preventivo sino mantenimiento predictivo
- 2 Termografía o toma de temperaturas en determinadas zonas del motor continuamos con el mantenimiento predictivo
- 3 Limpieza de los sistemas de refrigeración, reduciendo la temperatura de trabajo con el mantenimiento preventivo del motor trifásico
- 4 Revisando el estado de todos los elementos exteriores del motor.
- 5 Estado de las cajas de conexiones del motor.
- 6 Comprobando el aislamiento del motor.
- 7 Aprovechando para darle una mano de pintura y minimizar la corrosión
- 8 Ya hemos acabado con nuestro mantenimiento preventivo y ahora...
Antes de parar el equipo, toma de vibraciones, esto no es mantenimiento preventivo sino mantenimiento predictivo
Este punto no es una tarea eléctrica propiamente, pero afecta directamente a todas las máquinas rotativas, sean o no eléctricas. No vamos a entrar muy en detalle ya que es un tema sumamente complejo y que daría para un blog exclusivo pero vamos a intentar dar algunas pautas generales que os pueden servir.
Un motor asíncrono está compuesto por dos partes principalmente. El estátor que es dónde encontramos el bobinado y que es la parte fija de este. Y el rotor que es la parte que gira dentro del estator. Para que el rotor pueda girar este va sujeto mediante rodamientos a las tapas del motor.
En un escenario ideal con un rotor perfectamente equilibrado, unos rodamientos en perfectas condiciones, una bancada perfectamente planeada y una alineación perfecta del conjunto motor-bomba, no debería existir vibración alguna. Pero la realidad no es así y siempre suelen aparecer vibraciones. Los motores eléctricos cuándo salen de fábrica vibran muy poco, pero vibran. Las bancadas de fijación en motores de cierto tamaño son una fuente de vibraciones importante y pasan desapercibidas ya que al ser un elemento totalmente estático nadie se fija en ellas. Pero desde aquí os aseguramos que en muchas ocasiones son el origen de muchas vibraciones.
Antes de realizar ningún mantenimiento preventivo lo ideal es medir vibraciones en los 3 ejes, tanto en el lado acople (LA) cómo en el lado opuesto al acople (LOA). Con un medidor de vibraciones sencillo cómo el que podéis encontrar a continuación.
- Material de alta calidad que garantiza un servicio más largo: este medidor de vibración está hecho de material 100% nuevo y de alta calidad para garantizar un servicio más largo
- Diseño de mano que aumenta la eficiencia de trabajo: la utilización del medidor de vibración manual mejora la seguridad de producción, calidad del producto y eficiencia de producción
- Convierte la señal de vibración en señal eléctrica que muestra en la pantalla. Ayuda a analizar las condiciones de los artículos: la aplicación obtiene un sensor acelerado piezoeléctrico que convierte la señal de vibración en señal eléctrica, el dispositivo funciona procesando y analizando la señal de entrada, y muestra la aceleración de vibración, velocidad, valor de desplazamiento en la pantalla
- Herramienta clave para diagnóstico de monitor y prueba: la prueba de vibración es un método crucial para monitorear la condición del dispositivo y diagnosticar mal funcionamiento
- Amplia aplicación: se utiliza ampliamente en la fabricación de maquinaria, energía eléctrica, metalurgia y campos de fabricación de vehículos
Para aquellos que no estéis habituados a la toma de vibraciones os dejamos un pequeño video que os servirá de ayuda para ver cómo se deben tomar. Cómo podréis ver es una tarea muy sencilla.
Y para que podáis tener los valores de referencia de las vibraciones máxima en función del motor y su estado, a continuación os dejamos la tabla de vibraciones según la ISO 10816-3. Fijaros en esta tabla que en función del tipo de anclaje (normalmente rígido) y de la potencia del motor obtenéis a la derecha el valor máximo en mm/s RMS. Un motor nuevo de 1,1kW no debería estar por encima de 1,4mm/s.
A modo de resumen la medida de las vibraciones no debe estar en ninguno de los seis puntos de medida por encima de los valores de referencia de la tabla. Si las vibraciones estuviesen por encima de estos valores habría que analizar el motivo. Lo más habitual suele ser que los rodamientos están llegando al final de su vida útil. Pero pueden ser muchos otros problemas. Lo mejor en estos casos es buscar asesoramiento profesional, que midan estas vibraciones con un analizador de precisión que sea capaz de separar las vibraciones en función de su frecuencia y determine el origen de estas.
Termografía o toma de temperaturas en determinadas zonas del motor continuamos con el mantenimiento predictivo
Aprovechando que estamos junto al motor eléctrico y que este está en marcha (además debería de estar a plena carga) aprovecharemos para realizar una termografía a todo el motor. Este tipo de pruebas también daría para todo un blog ya que las termografías lo que nos muestran son los efectos de un defecto que se está produciendo. Hay puntos calientes que por su localización ya te indican, con un alta probabilidad, dónde está el problema. En otras es más complejo.
Una termografía nos va a permitir detectar problemas en la refrigeración del motor, puntos calientes en el estátor (muy graves), alta temperatura en los rodamientos, problemas de temperatura en la máquina accionada por el motor y que se están traspasando al motor eléctrico…

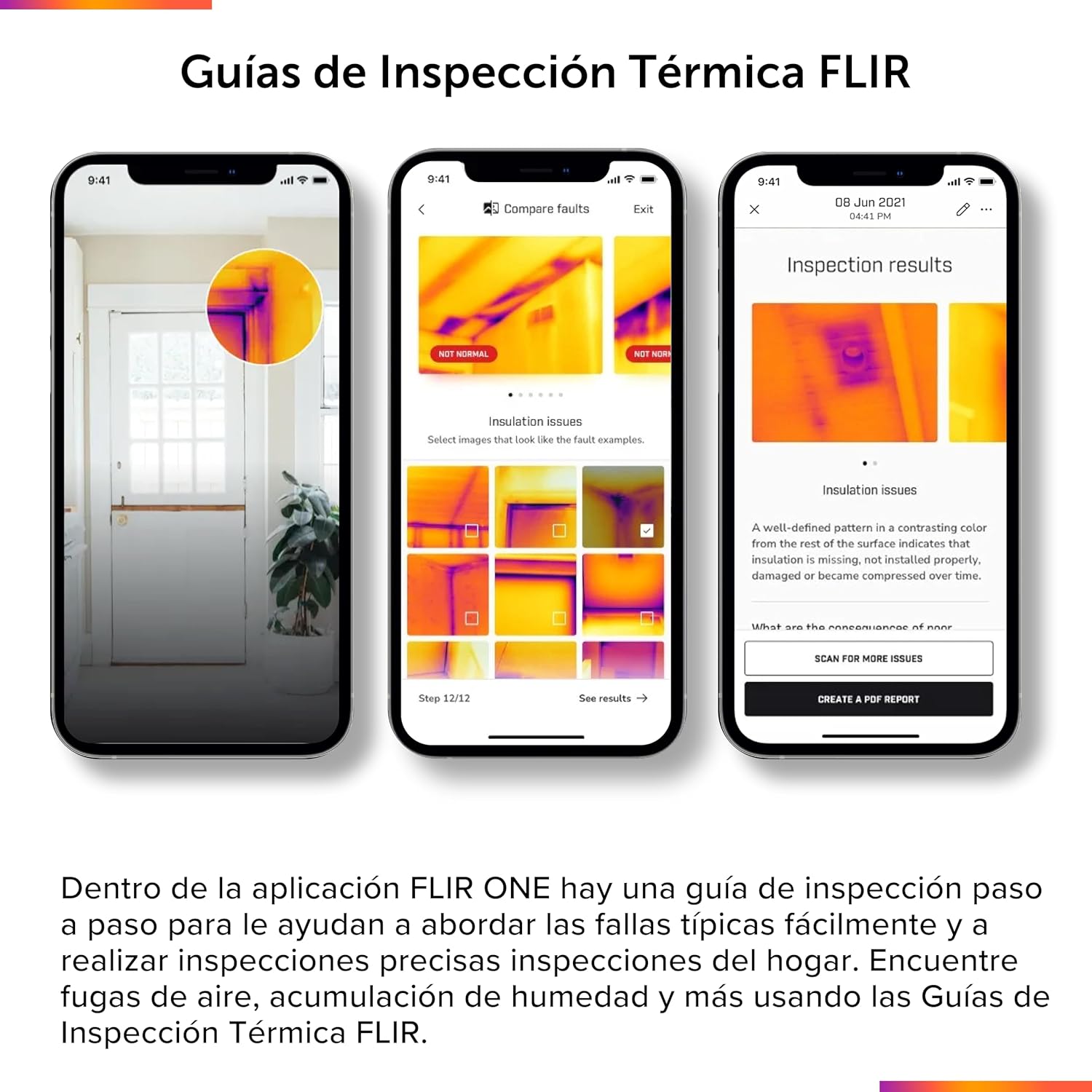

Hoy día no es necesario realizar una gran inversión en una cámara termográfica. Cómo podéis ver en el enlace que tenéis a continuación hay cámaras que se pueden acoplar al móvil por un precio más que razonable dada la capacidad que tienen para detectar fugas. En otra entrada trataremos el uso de estas cámaras en el preventivo de cuadro eléctricos, y os sorprenderá la capacidad que tienen para detectar problemas de forma rápida y eficaz.
- COMPATIBILITY - Gen 3 infrared camera connects with all USB-C Android devices. NOTE: Not compatible with iPhone 15 and later with USB-C. For iPhone 15 and later see FLIR ONE Edge or Edge Pro
- CLEAR IMAGES - High Resolution IR images with 1440x1080 visual resolution and 80x60 thermal resolution
- ACCURACY - measures temperature within ±3°C or ±5% when the unit is within 15 °C – 35 °C and the scene is within 5 °C – 120 °C
- FLIR IGNITE CLOUD - Directly upload, organize, and share images from your Wi-Fi connected FLIR camera.
- JOBSITE TOUGH: Built to take the abuse that working on a jobsite dishes out every day, rated to take a drop from 1.5 meters and is built to last.
Limpieza de los sistemas de refrigeración, reduciendo la temperatura de trabajo con el mantenimiento preventivo del motor trifásico
Aunque pueda parecer una tarea innecesaria os aseguramos que muchos de los fallos que ocurren en los motores eléctricos son originados por una mala refrigeración. Cuándo un motor se encuentra muy sucio esto hace que trabaje a una temperatura superior a la que debería. Esto afecta directamente al aislamiento del bobinado, bien acelerando el envejecimiento o directamente provocando el fallo de este en muy poco tiempo. A continuación os dejamos las temperaturas máximas de trabajo en función de la clase de aislamiento que tenga un motor eléctrico. Debéis tener en cuenta que cuándo medimos en superficie no vemos la temperatura real del motor. Para poder efectuar medidas reales lo ideal es que el motor disponga de sondas de temperaturas embebidas en el propio bobinado.
En un motor eléctrico la refrigeración es clave, primero en la fase de diseño asegurando que el motor trabajará en condiciones óptimas y después en la fase de mantenimiento preventivo, dónde deberemos asegurar que los sistemas de refrigeración están limpios y trabajan de forma correcta.
Hablo de los sistemas de refrigeración de forma intencionada. Hay motores eléctricos que disponen de filtros para su refrigeración, estos se deben limpiar de forma regular.
Para realizar una buena limpieza primero utilizaremos un cepillo de puas plásticas para retirar la mayor cantidad de suciedad adherida. Para a continuación rociar con un desengrasante industrial, esperar que actúe y con un papel o trapos acabar de limpiarlo.
- ALTAMENTE CONCENTRADO: Desengrasante altamente concentrado que disuelven las grasas, moho, aceites, ceras, adhesivo, etc., facilitando la limpieza y reduciendo el esfuerzo personal en superficies duras
- MULTISUPERFICIES: Especialmente útil para cocinas, hornos, parrillas, campanas extractoras, baldosas de cocina, frigoríficos, baños, prendas y tapicerías, madera, maquinaria, motores, filtros, suelos industriales, etc
- EFICAZ SIN ESFUERZO: Disuelve suciedad y grasa sin esfuerzo. Gracias a su gran adherencia a las superficies, se mantiene en contacto con la suciedad durante un periodo de tiempo más prolongado y hace que se desprenda fácilmente. Composición: Mezcla tensioactivos, humectantes y secuestrantes
- GRAN PODER DESENGRASANTE MULTIUSOS: Gran poder desengrasante, limpieza de zonas extremadamente sucias. Actúa disolviendo las grasas tanto de origen vegetal, animal o mineral de forma inmediata reduciendo el tiempo y esfuerzo de limpieza. Para uso tanto industrial como doméstico
- FORMATO AHORRO: Garrafa de 5 litros, más económica e ideal para quienes buscan mayor cantidad a un mejor precio
Una de las partes que más se ensucia de un motor es el ventilador y su rejilla. Para limpiarlo lo mejor es retirar la tapa que lo cubre y proceder de la misma forma que hemos comentado anteriormente. En este preciso instante se debe aprovechar para limpiar la rejilla que es el punto que se obstruye y acaba reduciendo el caudal de aire.
Hemos empezado el mantenimiento preventivo del motor eléctrico por la limpieza ya que el siguiente punto será la inspección del motor eléctrico. Y de esta manera nos va a permitir comprobar de una forma óptima el estado de este.
Revisando el estado de todos los elementos exteriores del motor.
En este punto tenemos nuestra máquina perfectamente limpia y vamos a continuar con la inspección de diversos puntos del motor. Durante la revisión debemos comprobar el estado de las diversas partes que componen el motor.
– Anclajes.
– Engrasadores.
– Tornilleria
– Ausencia de fisuras/roturas
– Estanqueidad de la caja de conexión.
– …
A partir de este punto del mantenimiento preventivo del motor de corriente alterna lo que debemos buscar son daños ocasionados en cualquier punto del motor y que podamos comprobar a simple vista. Durante este tipo de preventivos se localizan fisuras en las patas, tornillería gripada o en muy mal estado, engrasadores desprendidos…
Durante la inspección visual podemos aprovechar para “tantear” la tornillería de anclaje con una dinamométrica y asegurarnos que todos los tornillos se encuentran correctamente apretados. En esta tabla podéis encontrar una orientación de los pares de apriete en función de la calidad y el tamaño del tornillo. La primera llave dinamométrica que encontráis es una destinada principalmente a tornillería hasta M8.
- 【Alta precisión ± 3%】 Cada llave dinamométrica está completamente calibrada de acuerdo con los requisitos de ISO 6789-1: 2017, DIN EN 6789-1: 2017-07 y ASME B107.14M y métodos de prueba para pruebas de cumplimiento, dentro de ± 3% precisión, certificado de calibración individual incluido con cada juego. Su grado industrial caracteriza una precisión estable y confiable y más duradera. Es confiable y preciso para la reparación y mantenimiento de bicicletas en el uso diario.
- 【Rango de valor de torque 5-25 Nm】 Llave dinamométrica profesional de alta calidad con escalas claras y fáciles de entender, la escala adopta tecnología láser, la escala de rango es clara y fácil de leer, puede ajustar fácilmente el torque entre 5-25 Nm. La paleta del cabezal de la llave dinamométrica puede ajustar la dirección de uso en cualquier momento, de modo que la llave se pueda operar tanto en el sentido de las agujas del reloj como en el sentido contrario.
- 【Fácil de usar con cabezal de liberación rápida】 Presione el botón de bloqueo y manténgalo presionado hasta que se complete el ajuste de torque. Suelte la mano y el botón de bloqueo rebotará automáticamente para bloquear el valor. La cabeza de la llave dinamométrica está equipada con un botón de liberación rápida, que puede instalar y quitar fácilmente el enchufe, sujete firmemente el enchufe para evitar que se caiga. Más cómodo de usar.
- 【Con un valor de torque preestablecido y un dispositivo de sonido】 Cuando el torque de apriete del sujetador alcanza el valor preestablecido, automáticamente puede hacer un sonido de "clic" para recordarle que deje de aplicar fuerza. Y al mismo tiempo, va acompañado de una evidente vibración de la mano para impulsar la finalización del trabajo. Cuando se libera la fuerza, las partes asociadas con la llave dinamométrica se restablecen automáticamente.
- 【Con kit de llave dinamométrica con cabeza de trinquete de 72T】 Ofrecemos un práctico estuche de transporte a prueba de caídas, que incluye: barra de extensión de 10 cm y adaptador de 3/8. La llave dinamométrica tiene una cabeza de trinquete reversible de 72 dientes, ambas direcciones se pueden apretar y aflojar. Fabricado en acero al cromo vanadio resistente al desgaste y la oxidación, mango de acero inoxidable antideslizante y cómodo.
Si trabajáis con motores que tengan un cierto tamaño esa dinamométrica no os servirá. Deberéis ir al siguiente tamaño de llave.
- 【Alta precisión ± 3%】 Cada llave dinamométrica está completamente calibrada con una precisión de ± 3% de acuerdo con los requisitos de ISO 6789-1: 2017, DIN EN 6789-1: 2017-07 y ASME B107.14M, así como los métodos de prueba para pruebas de conformidad. Certificado de calibración individual incluido en cada set. Es confiable y preciso para la reparación y mantenimiento de automóviles y motocicletas en el uso diario.
- 【Con valor de torque preestablecido y dispositivo de sonido】 Cuando el torque de apriete del sujetador alcanza el valor preestablecido, se puede emitir un sonido de clic automáticamente para recordarle que no aplique más fuerza. Al mismo tiempo, hay una vibración obvia de la mano que hace que el trabajo se complete. Cuando se libera la fuerza, las piezas conectadas a la llave dinamométrica se restablecerán automáticamente.
- 【Rango de valor de par de 20-220 Nm】 Llave dinamométrica coche profesional de alta calidad con escalas claras y fácilmente comprensibles. La báscula utiliza tecnología láser. La escala de medición es clara y fácil de leer. El par se puede ajustar fácilmente entre 20 y 220 Nm. La paleta de la cabeza de la llave dinamométrica puede ajustar la dirección de uso en cualquier momento para que la llave se pueda operar tanto en sentido horario como antihorario.
- 【Fácil de usar con el cabezal de cambio rápido】 Presione el botón de bloqueo y manténgalo presionado hasta que se complete el ajuste de torque. Suelte la mano y el botón de bloqueo se activará automáticamente para bloquear el valor. El cabezal de la llave dinamométrica está equipado con un botón de liberación rápida que permite que el conector se instale y retire fácilmente. Sostenga el enchufe para evitar que se caiga. Más cómodo de usar.
- 【Juego de llave dinamométrica profesional útil de 8 piezas】 Ofrecemos un práctico maletín de transporte a prueba de caídas y una llave dinamométrica de 1/4 "20-220 Nm, Capacidad: 17 mm 19 mm 21 mm 23 mm 24 mm, brazo de extensión 12,5 cm y un artículo de 7, 5 cm para la mayoría de las cosas que necesita Automóviles o motocicletas La llave dinamométrica está hecha de acero al cromo-vanadio resistente al desgaste y al óxido, con mango de acero inoxidable antideslizante y cómodo.
Este tipo de llaves tienen un cierto coste que a nivel particular puede ser desmedido. Está claro que no compraremos un dinamométrica para realizar el mantenimiento preventivo de nuestra bomba de agua. Pero a nivel profesional es casi una obligación disponer de herramientas que aseguren la calidad de ejecución de los trabajos. El herramental de los profesionales puede ser un indicativo de la calidad de ejecución de los trabajos, aunque algunos compañeros no opinen lo mismo.
Estado de las cajas de conexiones del motor.
Ya tenemos nuestro motor limpio, hemos comprobado el estado de los diversos componentes de este y vamos a por la parte del mantenimiento preventivo de un motor industrial. Aunque este punto se podría encajar en el punto anterior lo hemos dejado aparte para poder incidir en la importancia que tiene. Comprobar la estanqueidad de las cajas de conexión y el estado de los prensaestopas es sumamente importante. La entrada de agua o cualquier elemento extraño puede originar el disparo de las protecciones eléctricas y el consecuente paro del motor. El estado de las gomas, la ausencia de corrosión, la integridad de la tornillería… son también puntos importantes
Comprobando el aislamiento del motor.
Hasta ahora hemos realizado trabajos puramente mecánicos, pero un motor eléctrico no deja ser un conversor de energía eléctrica en mecánica. Por este motivo tiene una gran importancia el mantenimiento preventivo de la parte mecánica de un motor eléctrico, y sobre todo si este es industrial. En este punto del mantenimiento preventivo del motor de corriente alterna lo que vamos a realizar es la comprobación del estado del aislamiento. Aunque este punto se podría considerar mantenimiento predictivo, dada su sencillez y valor de los datos aportados lo realizaremos.

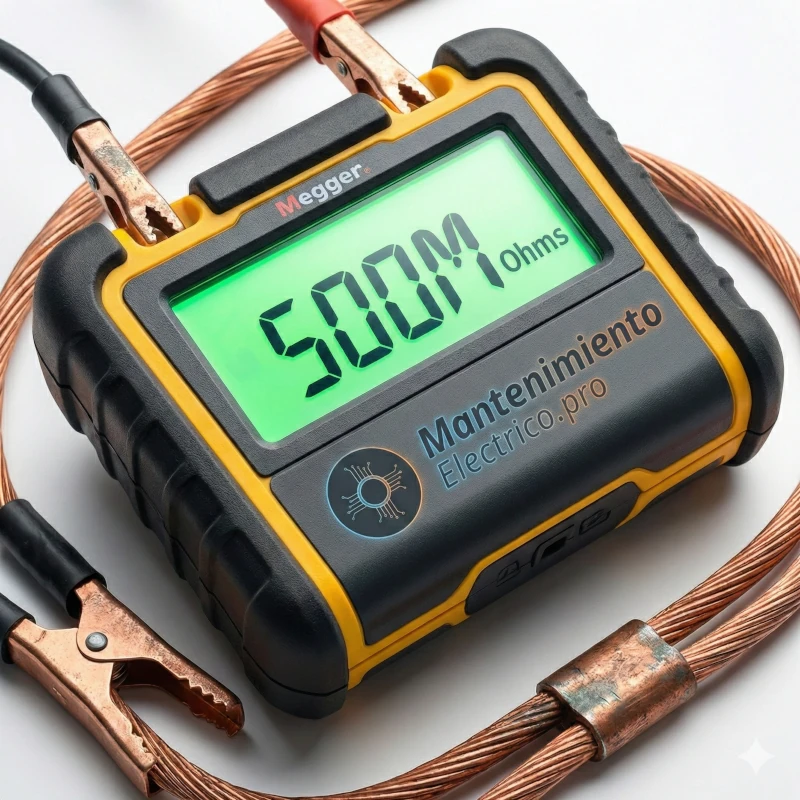

Para realizar la comprobación del aislamiento del motor deberemos desconectarlo totalmente y quitar los puentes. A continuación con un medidor de aislamiento comprobaremos este entre fases, y entre fases y tierra. En el caso que el motor no disponga de puentes comprobaremos el aislamiento únicamente entre bobinado y tierra. En cuánto al valor mínimo de aislamiento deciros que lo mejor es analizar la tendencia del aislamiento. El valor mínimo que se utiliza en casos de emergencia para la puesta en servicio de un equipo eléctrico son 1000ohmios/voltio. Para un motor que se alimente a 400 voltios estaríamos hablando de 400 kOhm. Pero esto es un valor extremo. En motores de baja tensión lo ideal es tener mínimo 1MOhm.
- Adecuado para uso doméstico o profesional
- Fácil de utilizar
- Producto de calidad óptima
Cuándo medimos el aislamiento de un motor eléctrico en el mantenimiento preventivo lo que estamos haciendo es medir la corriente de fuga a un nivel de tensión determinado. Por este motivo no es lo mismo medir la resistencia con una medidor de aislamiento que con un multímetro. Al elevar la tensión lo que vamos es a realizar una comprobación más real del estado del aislamiento.
Comprobación de la resistencia de caldeo y sondas de temperatura
Este punto lo pasaremos por encima ya que está orientada a motores industriales. Si tenéis interés en conoces más detalles de este punto podéis dejarnos las dudas en los comentarios.
Cierre de cajas y reapriete de conexiones eléctricas
Al igual que hemos hecho con la tornillería de las patas del motor apretaremos las conexiones eléctricas con una dinamométrica. Si piensas que no es necesario lo puedo entender, pero en el mundo profesional dónde trabajan diversos técnicos la única forma de asegurar que todos los aprietes queden perfectos es utilizando sistemas que nos permitan realizar el trabajo de forma idéntica. De lo contrario habrá técnicos que dejarán flojas las conexiones y otros que seguramente las dejarán casi gripadas.
Aprovechando para darle una mano de pintura y minimizar la corrosión
Nuestro motor ya está perfectamente desengrasado y limpio. Hemos comprobado que todas las partes se encuentran en perfecto estado y que el aislamiento se encuentra por encima de un 1 Megohm. Ya podemos dar por concluido el mantenimiento del motor. Pero aún así podemos hacer una tarea sencilla y muy eficaz. Pintar el nuestro motor eléctrico va a minimizar la corrosión e incluso nos permitirá a futuro limpiarlo de forma más fácil. Aquí os dejo un enlace con los diferentes esquemas de pintura que se pueden aplicar al acero incluida la norma de la que deriva, por si queréis ir un paso más en la protección de vuestras máquinas.
Ya hemos acabado con nuestro mantenimiento preventivo y ahora...
Aunque quizás deberíamos haber empezado por este punto, entendíamos que si habías llegado hasta aquí era porqué tenías que revisar tu motor eléctrico. Lo ideal es seguir la guía de mantenimiento de los fabricantes que son los que mejor conocen sus máquinas. Pero aquí os hemos dejado unas pautas básicas para poder realizar el mantenimiento preventivo de casi cualquier motor eléctrico. Una vez realizado el mantenimiento preventivo del motor lo ideal es realizar este de forma recurrente con una frecuencia determinada que nos asegure que entre mantenimiento y mantenimiento el equipo trabajará en perfectas condiciones.
Aprovechamos para dejarte un enlace para que puedas descargar una guía de motores de baja tensión dónde encontrarás mucha más información sobre motores, eso sí, únicamente de motores IEC.
Cómo siempre tenéis los comentarios abiertos para cualquier duda o sugerencia que pudiese surgir. Si te ha parecido interesante el contenido con los enlaces que tienes a continuación podrás compartirlo directamente, también podéis ayudar al mantenimiento de este blog con algún donativo. Y sobre todo mil gracias por visitarnos.
