La protección contra sobretensiones a día de hoy es casi inexistente en muchos hogares ya que este tipo de protección es relativamente reciente. Aunque no seamos conscientes muchas de las averías que se producen en casa en nuestros electrodomésticos o equipos informáticos suelen ser producidas por este tipo de eventos.
Cuando hablamos de sobretensiones estamos hablando de subidas de tensión no esperadas en nuestra instalación. Debemos diferenciar entre dos tipos de sobretensión, la permanente y la transitoria.
También debemos tener claro que cualquier instalación eléctrica es susceptible de sufrir subidas de tensión. Hay algunas que están mucho más expuestas cómo pueden ser las viviendas unifamiliares o aquellas que viven rodeadas de grandes extensiones de terreno. Esta últimas si además se alimentan a través de líneas aéreas tienen muchísimas probabilidades de tener serios problemas.
Contenido
- 1 Sobretensiones permanentes o cómo tener nuestra instalación estresada de forma continua
- 2 El tsunami de las sobretensiones, la sobretensión transitoria
- 3 Efectos de las sobretensiones permanentes en nuestro hogar
- 4 Que daños producen las sobretensiones permanentes en nuestra vivienda
- 5 Consecuencias de las sobretensiones transitorias en nuestra instalación
- 6 Destrozos originados por la sobretensiones transitorias, que no daños
- 7 Cómo podemos protegernos de las sobretensiones
- 8 Protección contra sobretensiones transitorias exterior
- 9 Protección contra sobretensiones transitorias interiores
- 10 Protección contra sobretensiones permanente
- 11 Protección contra sobretensiones combinada permanente y transitoria todo en uno
- 12 Protegiendo contra sobretensiones equipos domésticos
- 13 Resumiendo
Sobretensiones permanentes o cómo tener nuestra instalación estresada de forma continua
Una sobretensión permanente sería aquella que está un 10% por encima de la tensión nominal de nuestra instalación. Este tipo de sobretensiones suelen pasar totalmente desapercibidas ya que nadie tiene en su casa un voltímetro y va comprobando el valor de tensión que le llega a casa.
Este tipo de sobretensión en casa se produciría cuando la tensión que nos llega a la acometida estuviese por encima de los 250 Voltios. Esto serían los 230 Voltios más un 10%.
El tsunami de las sobretensiones, la sobretensión transitoria
Las sobretensiones transitorias son subidas de tensión muy elevadas, podemos hablar de decenas de miles de voltios, pero de una duración muy corta. Cómo habrás supuesto las sobretensiones transitorias se producen principalmente por la caída de rayos en instalaciones eléctricas. Puede ser que el rayo caiga directamente sobre nuestra instalación, o que al descargar sobre el terreno en algún punto próximo a la estación transformadora se eleve la tensión del neutro.
Otro origen de las sobretensiones transitorias pueden ser las maniobras realizadas por las compañías eléctricas. El disparo de protecciones y posterior cierre del interruptor pueden originar sobretensiones transitorias que elevarán de forma momentánea la tensión en nuestra instalación.
Los niveles de sobretensión vienen regulados por la IEC 60664-1.
A continuación tienes un video dónde de una forma más gráfica podrás ver cómo se producen las sobretensiones, principalmente las transitorias que son las más difíciles de detectar,
Efectos de las sobretensiones permanentes en nuestro hogar
Ahora que ya sabemos que es una sobretensión permanente veamos qué daños produce. Aunque no lo parezca el superar en un 10% la tensión nominal lo que va a producir principalmente es una mayor degradación de los aislantes eléctricos de todos los equipos que tengamos conectados a la red.
Para que podáis entender lo que ocurre os haré un símil con agua. Cuando hablamos de tensión o de voltios, estamos hablando de presión o kg/cm2 en una línea de agua. Cuanta más presión tengamos, nuestra tubería más sufrirá. Pues con las sobretensiones ocurre lo mismo, pero nuestra tubería es el aislante eléctrico. Si alguno vive en una casa la cuál tiene una presión en la red de agua muy alta, seguro que me ha entendido.
Otro de los efectos de las sobretensiones permanentes es el mayor consumo eléctrico o la mayor disipación de calor en algunos de nuestros electrodomésticos. Aprovecho para explicaros un secreto. Las compañías eléctricas pueden llegar a reducir el consumo de potencia de una determinada ciudad, te preguntarás cómo. Pues sencillamente bajando la tensión que nos suministran. En algunos pueblos turísticos cuándo en verano se dispara la demanda eléctrica reducen un poco la tensión y de esta forma consiguen reducir el consumo de potencia eléctrica. Esto lo pueden hacer de forma automática jugando con la regulación de los transformadores. Pero veamos qué ocurre si la tensión en nuestra instalación es elevada. Cómo hoy no estamos viendo teoría eléctrica os diré que una subida de un 10% de la tensión puede suponer un aumento del consumo de un calefactor de un 30%. Quizás nos pueda interesar que el calefactor que nos calienta el baño mientras nos duchamos nos aporte esa potencia de más. Pero quizás la resistencia de la fuente de alimentación de nuestra televisión no le siente muy bien o el aislamiento del grupo de presión esté sufriendo de forma innecesaria.
Que daños producen las sobretensiones permanentes en nuestra vivienda
Si los aislamientos eléctricos en nuestra instalación se ven afectados lo primero que se pueden producir son cortocircuitos. En cualquier instalación eléctrica este es el efecto más peligroso ya que son eventos en los cuales se desprende una gran cantidad de energía y que pueden acabar derivando en incendios.
En España la regulación de las instalaciones eléctricas de baja tensión viene dada por el REBT 2002 y concretamente en la ITC BT 20, nos indica que los cables deben ser de 450 Voltios. Fijaros que estamos muy por encima de los 250 Voltios que hemos estado hablando. Adicionalmente el mismo reglamento especifica todas las protecciones que se deben instalar para estar protegido contra cortocircuitos. Cómo puedes ver si tu instalación es reciente no deberías preocuparte por la instalación eléctrica.
Aunque la instalación eléctrica esté protegida generalmente el problema por las sobretensiones permanentes domésticas suele aparecer en los equipos que tenemos conectados. En el caso de sobretensiones permanentes lo que debemos proteger son aquellos equipos más sensibles, caros o que sencillamente nos interese que no fallen, que tenemos en nuestro hogar. Un pequeño servidor, una televisión con un cierto valor, cámaras de vigilancia que se alimenten a 230 Voltios, equipos médicos que tengamos en casa y necesitemos de su servicio (respiradores, máquinas de oxígeno…), un router…
Se me olvidaba comentar que los daños por sobretensiones permanentes no se producen de forma instantánea, sino que sus efectos se hacen notar con el paso de los meses. Bombillas led que se funden en muy poco tiempo. La televisión deja de funcionar y el servicio técnico nos indica que la fuente de alimentación está quemada. El router no llega al año de vida. Todo esto pueden ser indicios de que quizás la tensión que nos llega a casa esté por encima del valor deseado.
Consecuencias de las sobretensiones transitorias en nuestra instalación
Las sobretensiones permanentes producen los daños a largo plazo, en cambio los daños producidos por sobretensiones transitorias se producen de forma instantánea.
Las sobretensiones transitorias tiene voltajes muy elevados, aunque de muy corta duración. Estas tensiones tan elevadas aunque cortas en el tiempo son muy destructivas y suelen dejar inservible cualquier instalación que alcanzan. En este caso los aislantes, o cómo ya vimos nuestra tubería, no son capaces de soportar esos niveles de tensión y acaban fundiéndose, sino desapareciendo de forma instantánea.
Destrozos originados por la sobretensiones transitorias, que no daños
Los daños que suelen producir las sobretensiones transitorias suelen ser muy importantes. Quizás cabría remarcar que los más destructivos serían los producidos por los rayos eléctricos. Estos normalmente suelen quemar cualquier instalación eléctrica, todos los electrodomésticos conectados y en muchos casos llegan a pasar a través de la propia televisión al circuito de la antena y quemar también estos cableados. Resumiendo, si nos cae un rayo en nuestra instalación los daños que sufriremos serán el equivalente a un siniestro total de nuestro coche.
Faltaría mencionar los daños producidos por sobretensiones transitorias originados por maniobras de la compañía eléctrica. En este caso la tensión no es tan elevada, las instalaciones eléctricas aguantan, pero si tenemos algún equipo conectado que tenga los aislamientos tocados esta sobretensión acabará de forma definitiva con su vida.
Cómo podemos protegernos de las sobretensiones
Antes de ver la forma de protegernos de las sobretensiones aclarar que la protección contra sobretensiones permanente serán totalmente diferentes a las transitorias. Esto es debido a que el valor de tensión que se alcanza en cada uno de los casos es muy diferente. En las permanentes estamos hablando de algunas decenas de voltios pero en el caso de las transitorias serían miles de voltios de más.
Protección contra sobretensiones transitorias exterior
Lo deseable en el caso de sobretensiones transitorias es evitarlas a todas costa y la mejor protección contra sobretensiones transitorias de origen atmosférico son los pararrayos. Los pararrayos captan los rayos que puedan caer en la proximidad de nuestra instalación y los llevan directamente a tierra.
Para que os hagáis una idea de cómo se calculan, fijaros en la siguiente imagen,
Primero se hacen una serie de cálculos que permiten dimensionar una esfera. A continuación esa esfera se va desplazando por un plano que representa la sección de los edificios que queremos proteger y todo aquello que queda fuera de la esfera estará protegido.
En la imagen superior podéis ver un pararrayos ubicado en un campanario, la zona en gris oscuro será la que quedará protegida por ese pararrayos. Todo lo demás está expuesto a los efectos de los rayos y las sobretensiones transitorias producidas por este.
La protección contra el rayo es casi indispensable en viviendas que tengan mucho terreno alrededor y estén en zonas donde se producen muchas tormentas eléctricas.
Protección contra sobretensiones transitorias interiores
Instalar un pararrayos muchas veces no será posible, bien porque vivimos en una comunidad o porque el coste se dispara. Pero tenemos opciones mucho más asequibles. Con un descargador cómo el siguiente instalado justo a continuación del interruptor general, debemos tener en cuenta que se deben montar con una protección propia, de nuestro cuadro eléctrico tendremos una protección contra sobretensiones transitorias,
- Posición del neutro: Izquierda
- Tipo de polos: 2 P
- Corriente de señalización a distancia: No
- Nos fijamos estándares de calidad extremadamente altos y un gran espíritu de iniciativa en la investigación y el desarrollo de materias primas y proveedores.

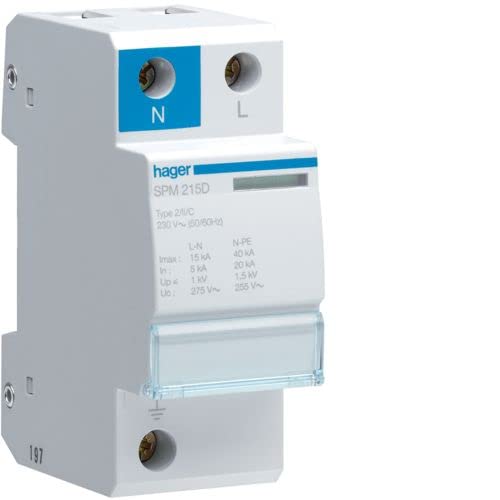

Este tipo de protector contra sobretensiones monofásico es un tipo 2, está recomendado para instalaciones donde la posibilidad de impacto del rayo directa es reducida. Este tipo de protector será suficiente en la gran mayoría de instalaciones. En el caso de que vivamos en zonas donde la posibilidad de impacto directo de un rayo es alta deberemos escoger uno de tipo 1-2. Cómo podéis ver el precio es bastante superior, esto es debido a que es un equipo que debe soportar niveles de tensión muy superiores.
- SPA201 LIMITADOR SOBRETENSION TIPO 1+2 2P 12,5KA
- Limitador sobretensión, nº de modelo: SPA201
- 2 Polos, 2 módulos monobloc tipo 1+2 12.5kA Up<1,5kV
- Tipo 1+2 12.5kA Up<1,5kV
- Hager es sinónimo de innovación tecnológica, productos de alta calidad y diseño atractivo.
En ambos casos la instalación solo necesita tres hilos, al ser un protector contra sobretensiones monofásico. El azul (N) y negro (L) irán a la parte superior del equipo que se conectarán a la salida de nuestro interruptor general y la conexión que esta en la parte inferior se conectará a nuestra tierra, hilo amarillo/verde. Si tenemos espacio para un magnetotérmico más en nuestro cuadro con este equipo ya tendremos una protección contra sobretensiones de origen transitoria totalmente funcional y a un coste mínimo para lo que nos puede ahorrar en caso de una sobretensión real.
Protección contra sobretensiones permanente
Para las sobretensiones permanentes lo que se suele hacer es desconectar directamente nuestra instalación de la red en aquellos momentos en que la tensión que nos llega supera un umbral determinado. Mientras la tensión está por encima del valor marcado el protector de sobretensión no dejará pasar la tensión. Una vez la tensión se normaliza el protector contra sobretensiones permanentes reconectará nuestra instalación.
Para ello lo que se hace es intercalar el protector contra sobretensiones permanente a la salida de nuestro interruptor general. Con el protector que tenéis a continuación podéis llegar a regular las tensiones de corte, y algo mucho más importante, podéis regular también el corte por baja tensión. La baja tensión dónde nos originará los problemas es en motores eléctricos.
Todos estos equipos son bastantes sencillos de instalar si disponemos de espacio en nuestro cuadro eléctrico. Cómo siempre digo, aquí tenéis la información necesaria para poder contratar a un profesional que no le llevará más de dos horas en instalaros estos equipos.
Protección contra sobretensiones combinada permanente y transitoria todo en uno

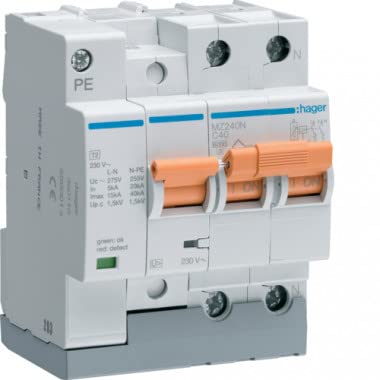

Los fabricantes siempre nos traen soluciones para facilitarnos la vida y de paso ahorrarnos algunos euros al no ser necesario la instalación de dos equipos en nuestro cuadro eléctrico. En este caso tenéis una protección contra sobretensiones que combina protección tanto contra las transitorias cómo contra las permanentes. El único inconveniente que tiene es que no es autorreamable. Si en tú caso las sobretensiones permanentes suelen ser frecuentes es mejor que cojas el equipo que hemos visto anteriormente. Ya que una vez desaparezca la sobretensión este restablecerá el suministro eléctrico.
- Producto de calidad
- Material duredero
- Fácil de usar
- Producto para uso en interiores y exteriores
Protegiendo contra sobretensiones equipos domésticos
Cómo ya hemos visto todas las protecciones contra sobretensiones que se instalan en el cuadro eléctrico de nuestro hogar, veamos que opciones tenemos para protege nuestros equipos de forma local. Si nuestra instalación es antigua o vivimos en un piso de alquiler es probable que la instalación de los equipos que hemos visto hasta ahora sea una tarea complicada. En este caso existen alternativas en el mercado que nos permiten disponer de protecciones contra sobretensiones en enchufes.
- Protege contra daños causados por interferencias atmosféricas, descargas electrostáticas y sobretensiones
- La luz LED en rojo muestra que el voltaje se aplica a la pantalla
- Indicador verde para la funcionalidad del supresor de sobretensiones
- Conector intermedio entre zócalo y cables de conexión
- Corriente nominal 16 A
Con este adaptador convertimos cualquier enchufe en una toma protegida contra sobretensiones. Si lo que necesitas es proteger contra sobretensiones todos tus equipos de trabajo existen regletas protegidas contra sobretensiones que incluyen puertos USB igualmente protegidos,
- [Regleta USB 12 en 1] Este enchufes multiples viene con 8 tomas y 4 puertos USB, puede conectar 12 dispositivos al mismo tiempo, solucionando el problema de hacer cola para cargar cuando hay mucha gente, ofreciendo el máximo nivel de seguridad, conveniencia y confiabilidad. Hay 2 muescas en la parte posterior de la regleta enchufe plano, Que se pueden fijar en la pared para ahorrar espacio, es una opción ideal para oficinas y dormitorios.
- [Carga USB Inteligente] Regleta de enchufes usando tecnología de carga inteligente,cada puerto USB puede identificar de manera inteligente su dispositivo y buscar maximizar su velocidad de carga, otorgando una velocidad de carga de hasta 2.1A por puerto mediante la distribución óptima de la corriente y dejará de cargarse automáticamente cuando el dispositivo esté completamente cargado. Total salida usb: 5V/3.1A, 15.5W, cada puerto admite hasta 2.1A.
- [Protección contra sobretensiones] Esta base enchufes multiple cuenta con una clasificación de protección contra sobretensiones de 1050 julios, un interruptor de sobrecarga de 16A con tecnología de apagado automático y tomacorrientes con conexión a tierra (tres clavijas), esta enchufe multiple es lo último en protección contra picos de voltaje y sobrecargas de circuitos.
- [Protección multi-seguridad] La regleta enchufes AUOPLUS no solo tiene funciones de protección como sobrecarga, sobrecorriente, sobretensión, cortocircuito, mal contacto, etc., sino que también tiene funciones de protección infantil y protección contra sobrecalentamiento. En caso de sobrecarga o cortocircuito, la fuente de alimentación se cortará automáticamente para garantizar la seguridad del equipo conectado.
- [Material de alta calidad] Este base enchufes multiple con interruptor está hecho de material ABS+PC retardante de llama y certificado CE/RoHS, se puede utilizar de forma segura. La potencia nominal máxima de esta regletas no puede exceder los 3680W, que puede admitir electrodomésticos de alta potencia, como refrigeradores, ventiladores, aires acondicionados, televisores, computadoras, etc.
Resumiendo
Hemos intentado mostrarte las mejores soluciones para proteger tus equipos contra sobretensiones. Hay opciones en el mercado por menos de 15 euros que nos van a permitir proteger aquellos equipos que necesitamos funcionen de la forma más segura. Estas soluciones serán válidas en la gran mayoría de casos. Pero hay instalaciones ubicadas en zonas de alta actividad eléctrica que seguramente requerirán de estudios más profundos. Con instalación de pararrayos y un estudio en detalle de los escalones necesarios para proteger toda la instalación contra las temidas sobretensiones. Este tipo de trabajos se deben considerar cómo una inversión ya que estamos asegurando nuestra tranquilidad frente a las inclemencias meteorològicas.
Cómo siempre tenéis los comentarios abiertos para cualquier duda o sugerencia que pudiese surgir. Si te ha parecido interesante el contenido con los enlaces que tienes a continuación podrás compartirlo directamente, también podéis ayudar al mantenimiento de este blog con algún donativo. Y sobre todo mil gracias por visitarnos.
