El cuadro eléctrico para una bomba sumergible es el elemento de la instalación eléctrica que nos quedaba pendiente después de seleccionar el equipo de extracción de agua necesario para nuestro pozo. En este post vamos a ver todas las protecciones que de tener el cuadro eléctrico ya que no únicamente nos servirán las habituales de sobrecorriente.
Cómo ya os hemos adelantado un cuadro eléctrico para una bomba sumergible debería contener más protecciones de las que habitualmente conocemos. Si alguien tiene su pozo conectado directamente a un enchufe directamente y funciona es la demostración de que las protecciones solo se utilizan en contadas ocasiones, o nunca que también es posible. Pero eso si, el día que son necesarias podemos ahorrar primero una suma importante de dinero, y en el caso de los pozos unas cuantas horas de trabajo bastante pesado. Y esto lo conozco en primera persona ya que hace poco un rayo nos fulminó la bomba de casa y aún con protecciones poco pudimos hacer.
Aunque no entraremos en detalle, las protecciones que iremos viendo estarán pensadas para un bomba de 1 caballo con un consumo de unos 5 amperios y una intensidad de arranque de 6 veces su nominal, unos 30 amperios. Creemos que sería el cuadro tipo para una gran mayoría de usuarios. Empezamos.
Contenido
- 1 Protección contra cortocircuitos, indispensable en cualquier instalación eléctrica
- 2 Protección contra sobrecargas desde el cuadro eléctrico de la bomba
- 3 Protección diferencial la que nunca debe faltar
- 4 Protección contra subcarga para evitar que la bomba trabaje sin agua.
- 5 Cuadro eléctrico para bomba sumergible, todo en uno o casi.
- 6 Creando un cuadro eléctrico para bomba de pozo sumergible wifi o gsm
Protección contra cortocircuitos, indispensable en cualquier instalación eléctrica
Un cortocircuito es el defecto más dañino para cualquier instalación eléctrica. Fijaros que hablamos para la instalación eléctrica no para las personas. La probabilidad que se produzca uno es muy elevada ya que sino ejecutamos el empalme de forma adecuada y entra agua dentro, lo más probable es que tengamos un cortocircuito o una falta a tierra. Para ellos tenemos a nuestro habitual de este blog, el magnetotérmico que en este caso solo nos protegerá de los cortocircuitos, la sobrecarga se la dejaremos para el térmico.

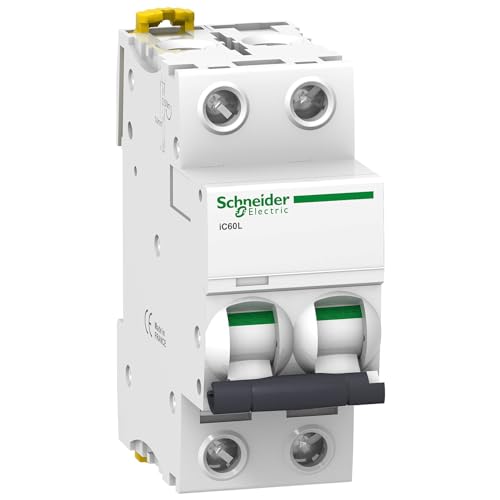

- Frecuencia de red: 50/60 Hz
- Soporte de montaje: Carril DIN
- Profundidad: 78.5 mm
- Anchura: 36 mm
- Altura: 85 mm
Con un térmico de curva C de 10 amperios el disparo por cortocircuito estará sobre los 50 amperios, y hemos dicho que nuestro motor tiene un pico de arranque de 30 amperios más que suficiente. Aquí os dejamos otra opción muy interesante y es la integración
Si consideramos que el pico de arranque de nuestro motor es de unos 30 amperios estamos en 1,875 veces el pico de arranque sobre la intensidad de nuestro magnetotérmico (30/16). Esto quiere decir que durante el arranque del motor el magnetotérmico no actuará. Si queremos obtener algo de selectividad con nuestro cuadro de cabecera podríamos instalar el siguiente magnetotérmico
- Frecuencia de red: 50/60 Hz
- Soporte de montaje: Carril DIN
- Profundidad: 78.5 mm
- Anchura: 36 mm
- Altura: 85 mm
Un magnetotérmico de curva K la protección instantánea o magnética actua a partir de las 12 veces su nominal. En este caso en 72 amperios. Y hemos dicho que el arranque de nuestro motor es de 35 amperios, como veis estamos muy lejos del disparo en el arranque del motor y el disparo por sobre carga lo hemos bajado de forma considerable (ver parte curva de la gráfica inferior).
Si el consumo del motor llega a 12 amperios más de 5 segundos disparará el magnetotérmico de curva K sino lo ha hecho previamente el térmico.
La selección del magnetotérmico de cabecera del cuadro debería tener en cuenta la selectividad con el magnetotérmico aguas arriba. de forma que todos los problemas de nuestro pozo siempre quedasen protegidos por sus protecciones específicas.
Instalando un magnetotérmico de cabecera de 20 Amperios Curva C estaríamos en un disparo por cortocircuito de 100 amperios, tendríamos total selectividad tanto en la parte térmica de la curva cómo en la de cortocircuito. Cualquier tipo de problema en el cuadro del pozo sumergible sería despejado por este.
Protección contra sobrecargas desde el cuadro eléctrico de la bomba

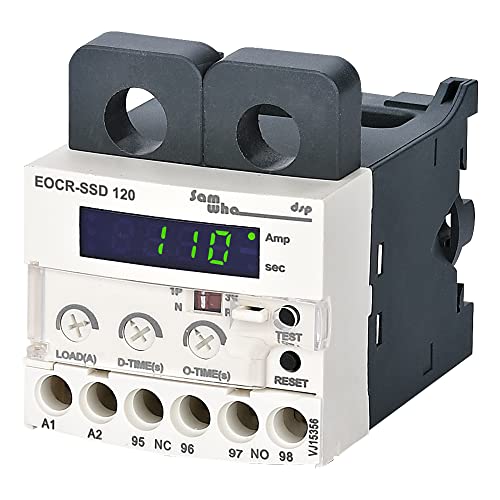

En un cuadro de protección de una bomba de un pozo esta protección se encargará de proteger nuestra bomba contra excesos de carga. Los motivos por los que una bomba puede demandar más intensidad de la nominal pueden ser muy diversos. Desde la entrada de suciedad en el impulsor de la bomba, una bajada de tensión de la red que obligue al motor a demandar más intensidad hasta fallos de origen mecánico. A continuación podéis ver la evolución de los relés térmicos, hoy ya vienen con pantalla que nos dan la intensidad consumida y con algunas regulaciones más.
Para ajustar este relé regularemos la intensidad (LOAD) a 5 amperios o a la intensidad que marque la placa de nuestra bomba en amperios.
El D-Time es el tiempo de retardo en el arranque. Un motor cuándo arranca es un pequeño cortocircuito. Si recuerdas al principio hemos hablado de un pico de arranque de 30 amperios. En este caso el relé podría llegar a disparar durante el arranque por eso nos permite ajustar un tiempo de arranque. El arranque de una bomba de agua es muy rápido, en menos de dos segundos ya debería estar a velocidad nominal. Con este ajuste realmente no inhibimos la protección, sino que jugamos con la curva de disparo durante el arranque.
Protección contra pérdida de fase
El relé que acabamos de ver contra las sobrecargas tiene además una función necesaria en el caso de bombas sumergibles trifásicas y es la pérdida de fase. Aunque es raro que pase imaginad que compañía tiene problemas y deja de enviarnos una de las tres fases. Si el motor está arrancado este continuaría funcionando pero de forma anómala. Este tipo de relés lo detecta de forma instantánea. En los cuadros de bomba monofásicos no existe este problema, ya que directamente se parará.
Protección diferencial la que nunca debe faltar
Cómo sabéis en este blog una de nuestras mayores preocupaciones es la seguridad. La protección diferencial va a ser la encargada de asegurar que la intensidad que entre sea la misma que salga. Y en este caso especialmente ya que estaremos protegiendo un motor que va sumergido en agua junto con un empalme de resina que tiene muchos números de acabar sumergido.
- Número de polos: 2P
- Frecuencia de red: 50/60 Hz
- Profundidad: 73.5 mm
- Anchura: 36 mm
- Altura: 91 mm
Al principio del post hemos comentado que en caso de entrase agua en el empalme se produciría un cortocircuito, aunque lo más probable que se produzca es una falta a tierra. Este tipo de faltas con lo relés diferencia son despejadas de forma inmediata.
En bombas sumergibles pequeñas con un diferencial de 30mA es más que suficiente. Pero si nuestra bomba es de unos cuantos caballos y trifásica lo más recomendable es instalar una protección diferencial de 300mA.
- Protección contra fugas a tierra
- Número de polos 4P
- Gama Acti 9
Protección contra subcarga para evitar que la bomba trabaje sin agua.

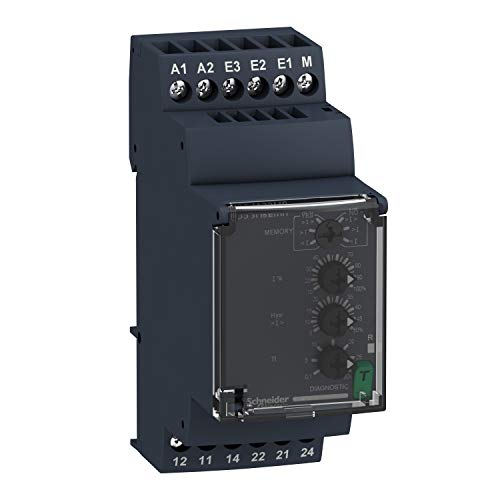

Hasta ahora hemos visto las protecciones más conocidas con sus diferentes funciones. Ahora vamos a ver una «protección» contra subcarga. En las bombas sumergibles tenemos un problema y es que deben trabajar siempre con agua, en el caso de que se queden sin ella suelen acabar fallando. Para detectar este tipo de problemas podemos utilizar un relé cómo el que tenéis a continuación.
- Facilidad de uso
- Alta funcionalidad
- Alta calidad
Este tipo de relés tienen un funcionamiento extremadamente sencillo y se pueden utilizar en infinidad de instalaciones. En nuestro caso lo que hará es parar la bomba en caso de que su intensidad baja por debajo de un cierto umbral. Pero su precio se dispara bastante.
Cuadro eléctrico para bomba sumergible, todo en uno o casi.
Cómo habéis podido observar montar un cuadro eléctrico para una bomba sumergible es bastante caro si compramos los componentes sueltos. Existen cuadros específicos para pozos de algunas determinadas marcas pero a precios incluso más caros que sumandos los componentes sueltos. Todo esto nos ha llevado a buscar en Aliexpress ya que realmente un cuadro eléctrico para la bomba no deja de ser un sistema que mida la intensidad para realizar las protecciones más finas (sobrecarga, falta de agua, sobretensión, subtensión…) y luego un magnetotérmico que nos proteja contra los cortocircuitos. También debemos tener en cuenta que para nuestra aplicación, una bomba de 5 amperios, no se necesitan grandes transformadores.

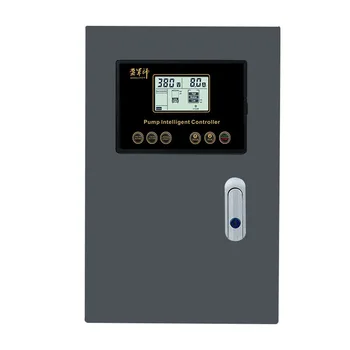

Las protecciones que integra este cuadro eléctrico para bomba sumergible por menos de 150€ son las siguientes,
1.- Protección contra sobrecargas.
2.- Protección contra el funcionamiento en vacío con tiempo de espera.
3.- Protección contra cortocircuitos.
4.- Protección contra sobretensión.
5.- Protección contra subtensión.
Además es programable en cuánto a las horas de arranque y paro. También nos ha sorprendido la diversidad de equipos que tienen, hasta cajas de inoxidable para exterior.
La duda que nos quedaba eran los manuales pero en la página oficial del fabricante están los manuales, eso sí, en perfecto inglés pero están bastante bien hechos para lo que se puede encontrar en Aliexpress.
En el siguiente video podéis ver el detalle de una cuadro para exterior. Todavía no hemos tenido oportunidad de probarlos pero tenemos claro que a la mínima oportunidad lo compraremos y veremos que tal.
Creando un cuadro eléctrico para bomba de pozo sumergible wifi o gsm
Además este cuadro tiene una posibilidad que nos ha encantado y es la posibilidad de convertirlo en wifi o gsm. Es decir podemos llegar a arrancar y parar nuestro pozo de forma remota desde cualquier punto del mundo. Pero eso no lo hace el fabricante, es cosecha propia.
Esta información la haremos llegar a personas que realmente estén interesadas que nos lo soliciten por correo a admin@mantenimientoelectrico.pro y realicen un pequeño donativo que nos ayude a mantener la web.
Cómo siempre tenéis los comentarios abierto para cualquier duda o sugerencia que pudiese surgir. Si te ha parecido interesante el contenido con los enlaces que tienes a continuación podrá compartirlo directamente.
