¿Qué es un magnetotérmico y para qué sirve en una lavadora y secadora?
Hoy día nadie duda de la eficacia de una lavadora en casa, y por este motivo podemos afirmar que en el 99,9% de las casas podemos encontrar una. El caso de la secadora es algo diferente ya que, aunque es muy útil, su consumo energético y la necesidad de espacio condicionan su compra a aquellas zonas dónde el clima no es demasiado cálido o no se dispone de sitio para secar la ropa. En este post vamos a definir que magnetotérmico usar para la lavadora.
Antes de ver que magnetotérmico debemos instalar para una lavadora deberíamos tener claro que es un magnetotérmico y que función tiene realmente.
Un magnetotérmico cumple dos funciones de protección principalmente, aunque tiene otras no las veremos en este post.
La primera de las funciones es la protección contra cortocircuitos o magnética. ¿Y esto qué quiere decir? Pues que en caso de que se produzca un cortocircuito, la protección disparará de forma instantánea.
El magnetotérmico de la lavadora no siempre disparará de forma instantánea, la segunda función es la protección contra sobrecargas. Imagina que cargas la lavadora hasta arriba y además pones la temperatura al máximo, todo esto produce una alta demanda eléctrica que haría disparar la protección para evitar daños en la instalación.
Cómo has podido ver un magnetotérmico es un elemento de protección. Y su función principal es proteger la instalación. Concretamente la función del magnetotérmico es proteger toda la instalación eléctrica que alimenta él (cables, enchufes, interconexiones…).
La protección de las personas la realiza otro elemento que es el interruptor diferencial que nos protege contra contactos indirectos.
¿Es necesario instalar un magnetotérmico para lavadora y secadora?
La respuesta es muy sencilla, si. El primer motivo es garantizar la seguridad de la instalación y a su vez la de nuestro hogar. Aunque no le demos importancia a un magnetotérmico, que es muy probable nunca dispare, si el día que debe hacerlo no lo hace las consecuencias pueden llegar a ser catastróficas. Aunque en raras ocasiones se producen accidentes eléctricos, cada año debemos lamentar incluso fallecidos por equipos en malas condiciones, instalaciones mal ejecutadas o negligencias en las reparaciones.
El segundo motivo es legal. Las instalaciones eléctricas de baja tensión en España están reguladas por el reglamento electrotécnico de baja tensión y concretamente en la instrucción técnica complementaria 25, dónde quedan definidos los magnetotérmicos necesarios en función del tipo de electrificación. Cumpliendo el reglamento de forma precisa, podríamos llegar a afirmar que es casi imposible que se produzcan accidentes. El motivo es muy sencillo, define cómo y quién debe ejecutar una instalación.
Características del magnetotérmico ideal para lavadora y secadora

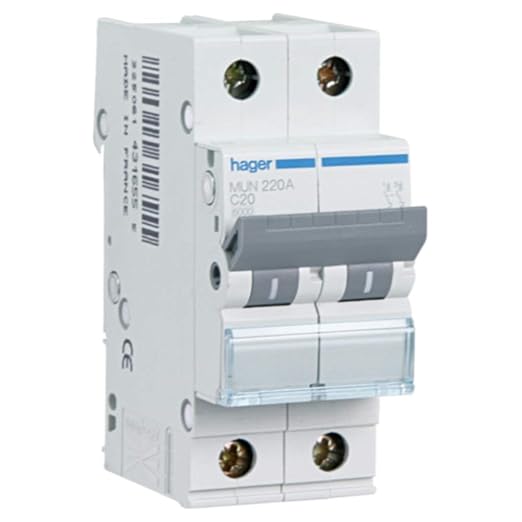

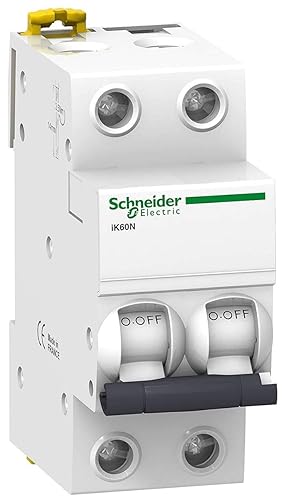

El magnetotérmico que alimenta a una lavadora según reglamento debe ser de 20 Amperios pero con una detalle muy importante,
- Frecuencia de red: 50/60 Hz
- Soporte de montaje: Carril DIN
- Profundidad: 78.5 mm
- Anchura: 36 mm
- Altura: 85 mm
y es que el cable que salga de este magnetotérmico debe ser de 4mm2. Esto es así por una sencilla razón, de este circuito se puede alimentar también el lavavajillas y el termo eléctrico. El reglamento también nos deja la posibilidad de que el cable que va entre la caja de conexión y el enchufe sea de 2.5mm2.
Os dejamos la tabla dónde queda perfectamente explicado.
Si queremos alimentar una secadora el reglamento nos exige que esta disponga de un magnetotérmico de 16 Amperios exclusivo, eso sí con cable de 2.5mm2.
Nuestra recomendación es utilizar marcas conocidas, que aunque tienen un coste superior tenemos las garantías de que han pasado todos los controles de calidad y están diseñadas según unos estándares que garantizan la seguridad en todo momento.
- Cable FS17 sección 1 x 4 mm² con certificado DoP y cumple con la normativa CPR
- Corresponde al viejo N07V-K
- Instalar en tuberías a la vista, empotradas u otros sistemas cerrados similares
- Tensión nominal: 450/750 V. Temperatura máxima de funcionamiento: 70 °C. Temperatura máxima de cortocircuito: 160 °
- Para voltajes de hasta 1000 V en corriente alterna o, en caso de corriente continua, hasta 750 V hacia tierra
Diferencias entre el circuito de lavadora y secadora: ¿pueden compartir interruptor?
No es recomendable compartir magnetotérmico en condiciones normales, y os explicamos. Una lavadora tiene un consumo máximo de 10 Amperios y una secadora llega a los 12-13 Amperios. Si de forma habitual ponemos las dos a la vez, porqué disponemos de potencia eléctrica suficiente, es probable que el magnetotérmico de la lavadora llegue a disparar por sobrecarga. El tiempo de disparo del magnetotérmico va relacionado no únicamente con los amperios sino con la letra (curva de disparo).
Si en lugar de utilizar una secadora convencional, utilizas una que es por bomba de calor se puede utilizar el mismo circuito sin ningún tipo de problema. El consumo de una secadora por bomba de calor es de unos 4 Amperios, este equipo nos puede suponer un gran ahorro en energía si utilizamos la secadora de forma intensiva.
Mejorar la protección de la lavadora y secadora

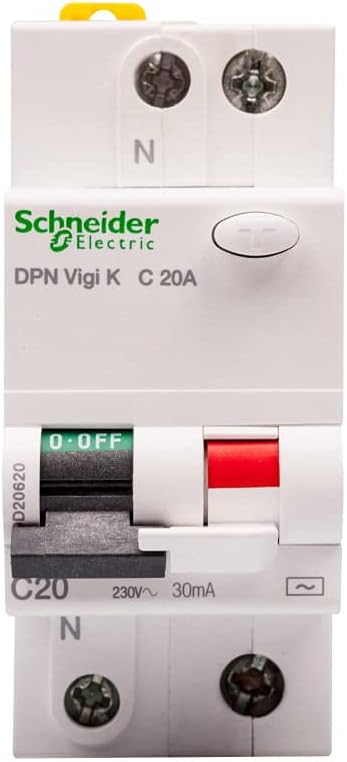

Cómo comentamos al principio del post el magnetotérmico para la lavadora sólo protege a la instalación. El diferencial en todas las instalaciones es el encargado de la protección de las personas. Si en lugar de instalar un magnetotérmico, instalamos un magnetotérmico para la lavadora que lleve un diferencial integrado habremos aumentado la seguridad y selectividad de nuestra instalación. En caso de pérdida de aislamiento de la lavadora sólo se quedará sin tensión el circuito de la lavadora.
Pero ojo con instalar dos diferenciales en serie, si instalamos un magnetotérmico con diferencial aguas arriba de este no debe haber otro diferencial al no ser que tengamos en cuenta la selectividad entre ambos.
Conclusión: seguridad y eficiencia en el uso de magnetotérmicos para lavadora y secadora
Utilizar el magnetotérmico junto con los cables adecuados para alimentar nuestra lavadora y secadora nos van a permitir dormir tranquilos. En una instalación que tiene muchos años de vida por delante y que debe garantizar la seguridad no deberíamos intentar ahorrar unos euros. La diferencia entre una instalación correctamente ejecutada y una que funcione es realmente mínima si tenemos en cuenta las consecuencias de esta decisión.
Si queremos ahorrar deberíamos buscar electrodomésticos con mejor eficiencia energética que nos permitan ahorra kw/h en cada uso. Otra manera importante de ahorro es el uso eficiente de los electrodomésticos incluso la selección de la tarifa eléctrica adecuada.
Cómo siempre tenéis los comentarios abierto para cualquier duda o sugerencia que pudiese surgir. Si te ha parecido interesante el contenido con los enlaces que tienes a continuación podrá compartirlo directamente.
