Cuando hablamos de mantenimiento predictivo, órdenes de trabajo y software GMAO, a menudo imaginamos infraestructuras inalcanzables y presupuestos corporativos. Pero la realidad a pie de planta es mucho más cruda: el disparo del interruptor de cabecera en el único cuadro de una empresa provocará pérdidas de miles de euros en cuestión de minutos. Hoy nos vamos a centrar en la termografía en cuadros eléctricos desde un punto de vista profesional y de aplicación real. Mantenimiento predictivo para empezar desde cero.
Navegando por internet vemos infinidad de artículos sobre termografía. Parece la piedra filosofal: predictivo de motores, localización de fugas, análisis de eficiencia… Todo suena perfecto hasta que miramos el coste de una cámara industrial de 5.000 €. Ve al despacho de Dirección a pedir que te autoricen esa compra; te dirán que «eso no se amortiza en la vida». Es en ese momento cuando te toca recordarles aquella vez que hubo que cambiar medio Cuadro General (CGBT) por un conato de incendio, sumando los pedidos que se perdieron y las semanas de caos hasta que se recuperó la normalidad.
Entonces, ¿es estrictamente necesario comprar una cámara de gama alta? Depende. Puedes contratar una inspección anual externa, o puedes buscar alternativas de entrada muy accesibles que te permitirán adelantarte a problemas serios con recursos ajustados. En esta guía te mostraremos puro sentido común operativo: cuáles son los puntos críticos en los que debes fijarte, cómo interpretar las temperaturas y, casi lo más importante, qué acción correctiva debes tomar y en qué momento.
Para cerrar el círculo, al final de este artículo podrás descargar nuestra plantilla GMAO en Excel. Una herramienta clave para que, en la siguiente auditoría de la central (o ante la Dirección de tu empresa), puedas demostrar con datos el trabajo que has realizado y el seguimiento exhaustivo que estás llevando a cabo para minimizar el lucro cesante en las operaciones.
Contenido
- 1 Riesgo de Incendio y el verdadero coste de la inactividad
- 2 Diagnóstico Técnico: 4 Averías que delata la cámara térmica
- 3 Los límites del Infrarrojo: Lo que la cámara no ve
- 4 El "Semáforo" de Actuación Termográfica (Criterios Delta-T)
- 5 Del visor al papel: El Plan de Mantenimiento (Descarga tu Mini-GMAO)
Riesgo de Incendio y el verdadero coste de la inactividad
Alrededor del 30% de los incendios que se producen en la industria son de origen eléctrico. En su gran mayoría, el proceso es letalmente simple: una borna floja en el cuadro eléctrico acaba derivando en un punto caliente. Como la instalación ya tiene algunos años, el cable no cuenta con certificación CPR (resistente al fuego), y la Ley de Murphy se encargará de que la llama en el conductor aparezca un sábado a las 2 de la mañana.
Una vez que se ha producido el desastre, empiezan los dolores de cabeza interminables: peritos, exigencias de justificación del tipo de mantenimiento realizado, auditorías documentales… Los seguros son implacables. Al tener que desembolsar sumas millonarias, exigirán todas las garantías y evidencias posibles para demostrar que no ha existido negligencia en la operación y mantenimiento de las instalaciones eléctricas.
Lo triste de todo es que es en ese preciso momento (mientras respondes a las incómodas preguntas del perito) cuando te das cuenta de que el desastre era 100% evitable.
Y aquí viene la realidad del sector: aunque el seguro se haga cargo de todos los daños materiales (el hierro y el cobre), las pérdidas por lucro cesante pondrán en juego la viabilidad del negocio. Las pérdidas diarias de una planta de 70 trabajadores pueden superar los 10.000 € al día (más de 1.000 € la hora por tener la línea parada). El pulmón financiero necesario para soportar semanas de cese de operaciones es enorme, y muchas empresas simplemente no sobreviven a un incendio de este tipo.
¿Sigue pareciendo caro el mantenimiento predictivo? Desde la experiencia a pie de planta os aseguramos que la termografía es una de las técnicas con mayor retorno de inversión (ROI). Es capaz de anticipar averías gravísimas con semanas de antelación, permitiendo acometer las reparaciones de forma controlada y programada. El verdadero reto a nivel técnico es el mismo de siempre: convencer a las gerencias de la necesidad de invertir en equipos o estandarizar rutinas para asegurar la continuidad del negocio.
Por último, hay un factor del que se habla poco pero que aterroriza a los comités de dirección: la licencia social para operar. Ser un buen vecino como industria pasa indiscutiblemente por realizar un mantenimiento que garantice un entorno de trabajo seguro, tanto para la plantilla como para la población de los alrededores. Un incendio por falta de previsión destruye años de reputación corporativa en una sola noche.
Las 4 Reglas de Oro (y un Truco Pro) para escanear un cuadro
Realizar una termografía requiere de unos conocimientos mínimos, vamos a intentar resumir esto en 4 reglas de forma que su aplicación siempre consiga el resultado esperado. Lo que buscamos es detectar averías reales para poder anticiparnos al paro no programado,
- Regla 1 (CRÍTICA): La inspección termográfica se hace EN CARGA (y al máximo posible). Debemos realizar la revisión de los cuadros eléctricos con las instalaciones a pleno rendimiento. Nuestro objetivo es llevar la instalación a su consumo máximo para conseguir que la intensidad que circula por los cables y embarrados sea la mayor posible. Si es necesario, debemos forzar el encendido del alumbrado o arrancar máquinas que habitualmente solo funcionan en el turno de noche por temas de costes. El motivo físico es simple: la potencia disipada por un punto caliente depende de la intensidad al cuadrado (Ley de Joule). Esa elevada corriente es lo que hará que un falso contacto incipiente empiece a «dar la cara» en el visor de tu cámara. 💡 Truco de experto: Ten en cuenta que un punto caliente necesita aproximadamente una hora para alcanzar su estabilidad térmica. Si aumentas la carga y fuerzas el consumo de la planta dos horas antes de empezar la ruta de inspección, tu cámara mostrará cualquier mínimo problema sin margen de error.
- Regla 2: Escanea en el «Mes Desfavorable» (Busca el peor escenario). Tu ruta principal de mantenimiento predictivo debe programarse en el mes de mayor estrés térmico y productivo del año. Como ya hemos comentado en la regla anterior, lo óptimo es forzar el consumo eléctrico, pero la temperatura ambiente del cuarto de contadores también juega un papel vital. Elegir el mes de más calor (pleno verano, con las plantas enfriadoras trabajando al 100%) provoca que la refrigeración natural de los cuadros sea menor. Inspeccionar la instalación en su peor momento garantiza que los puntos calientes destaquen con mucha mayor facilidad, revelando fallos que en invierno pasarían totalmente desapercibidos.
- Regla 3: El cobre brillante te miente (Domina los parámetros de la cámara). Coger una cámara térmica en modo automático y disparar directamente contra el embarrado principal es un error de novato que arruina cualquier plan de mantenimiento predictivo. Los metales pulidos, como el cobre desnudo o las pletinas de aluminio de los cuadros eléctricos, tienen una Emisividad (ε) muy baja, actuando como auténticos «espejos térmicos». Para obtener valores de temperatura reales y no emitir órdenes de trabajo fantasma, el técnico debe ajustar no solo la Emisividad y la Temperatura Reflejada, sino parametrizar el entorno completo en el menú del equipo:
- Temperatura Ambiente y Humedad: El aire que separa la cámara del cuadro absorbe parte de la radiación infrarroja.
- Distancia al objetivo: La cámara necesita saber a cuántos metros estás para compensar esa pérdida atmosférica.
- Transmisividad: Si por seguridad estás inspeccionando una celda de Media Tensión a través de una ventana o mirilla infrarroja, el cristal frena parte del calor. Debes indicarle a la cámara qué porcentaje de radiación deja pasar esa lente exacta para que el equipo compense la lectura hacia arriba. 💡 Truco de experto: Si la borna metálica es demasiado reflectante y te da lecturas erráticas, no te compliques. Apunta el visor de tu cámara termográfica hacia la funda plástica del cable que está justo en contacto con la conexión. El plástico tiene una emisividad muy alta (cercana a 0.95), por lo que absorberá el calor del metal por conducción y te dará una lectura térmica real y sin reflejos tramposos.

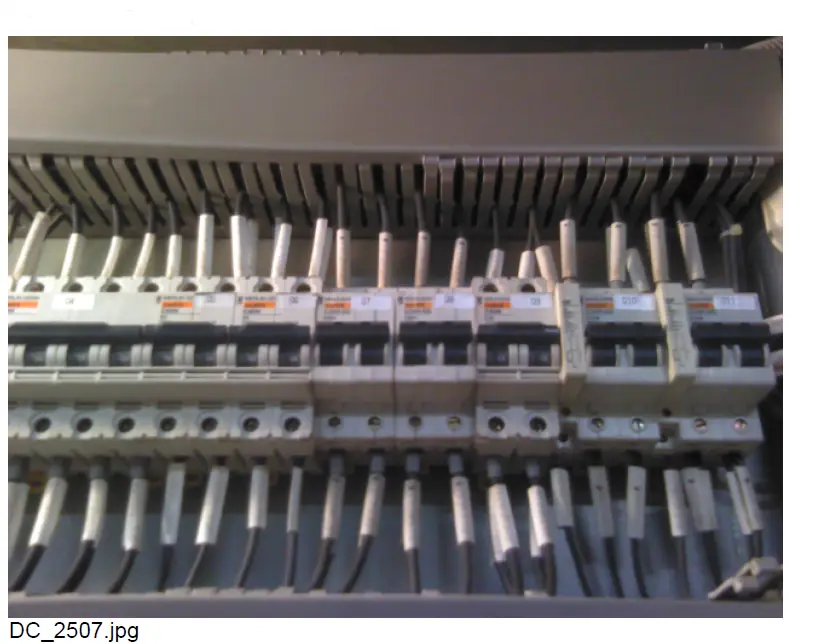

- Regla 4: El «Doble Disparo» (Térmica + Espectro visible). Ya tienes la cámara ajustada y parametrizada. Ahora solo queda abrir puertas y retirar tapas (siempre con el EPI adecuado) para acceder a las conexiones de los cuadros eléctricos. Al final, la termografía no deja de ser el método exacto para medir la «fiebre» de tu instalación. En las primeras rutas termográficas que ejecutes, te garantizo que vas a encontrar bastantes puntos calientes. Aquí entra la regla operativa fundamental: cada vez que captures una anomalía con la cámara termográfica, debes hacer obligatoriamente una foto normal manteniendo el mismo enfoque y distancia. ¿Por qué? Un cuadro general tiene decenas de contactores e interruptores idénticos. Si solo guardas el termograma (la imagen térmica), cuando emitas el informe o la orden de trabajo, el equipo de intervención no sabrá con certeza qué componente físico debe reparar. El doble disparo (foto real + termografía al lado) garantiza una identificación visual inequívoca y evita el riesgo de intervenir la línea equivocada.
💡 Truco Pro del Experto: El Espejo Térmico. En ocasiones, te encontrarás con embarrados traseros o subcuadros cuyo acceso visual directo es literalmente imposible por la geometría de la envolvente. Para inspeccionar estos «puntos ciegos», puedes utilizar un espejo térmico. Una simple lámina de aluminio de unos 3 mm de grosor da un resultado excelente para reflejar la radiación infrarroja de la zona oculta hacia tu lente. Eso sí, para que esta técnica funcione de forma fiable y no altere la lectura, la superficie de la lámina de aluminio debe estar impecablemente limpia, sin restos de aceites, polvo o revestimientos.
Diagnóstico Técnico: 4 Averías que delata la cámara térmica
Una de las cosas que distingue al personal de mantenimiento al de montaje, es que los primeros deben conocer el porqué ocurren los problemas. De poco sirve reparar un punto caliente, si no somos capaces de identificar la causa raíz de la avería.
A continuación te damos algunos de los patrones más habituales que solemos encontrar ordenados por % de aparición en la realidad.
El Falso Contacto (Problema de Apriete)

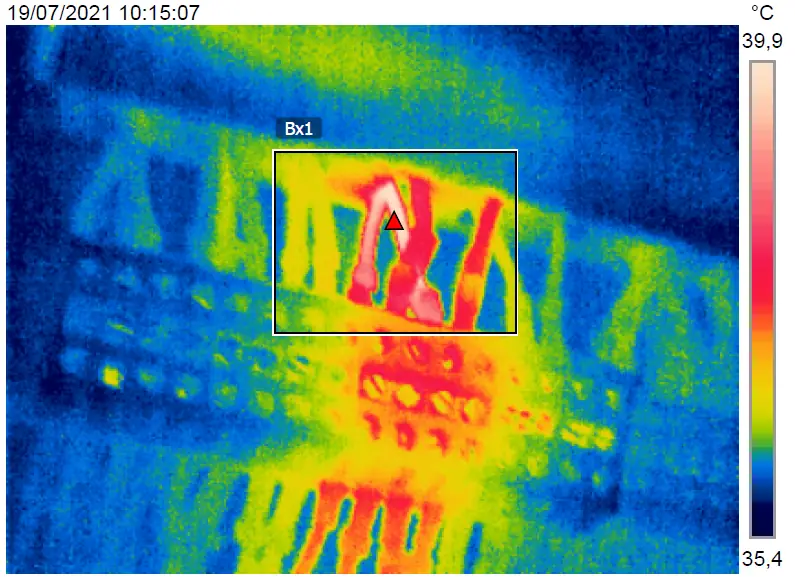

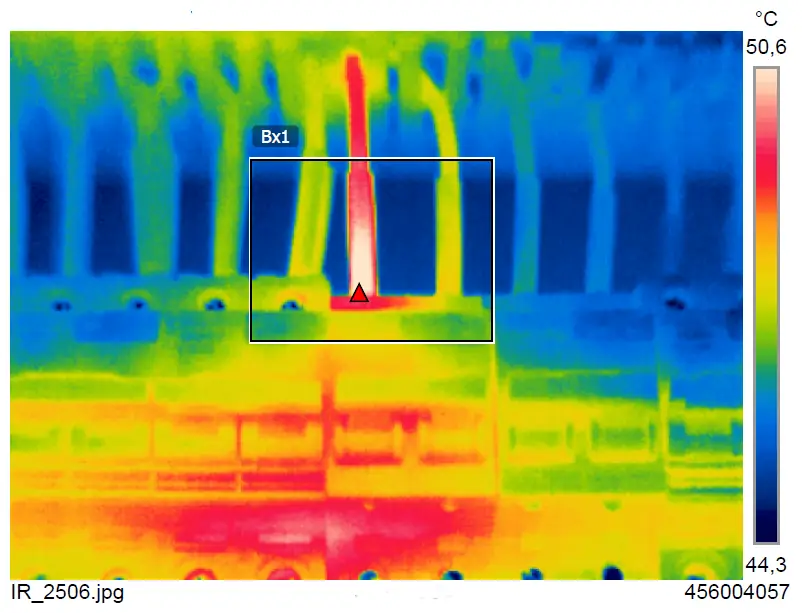

Es el «clásico» indiscutible y el problema más habitual en cualquier cuadro eléctrico. Un falso contacto genera un punto caliente agudo en la borna que se va disipando a lo largo del cable. Las causas detrás de este incremento de resistencia (y su consiguiente efecto Joule) suelen ser de manual:
- Bornas mal apretadas (el destornillador dinamométrico sigue siendo el gran desconocido en muchos montajes industriales).
- Contactos en los que el tornillo aprieta accidentalmente sobre el aislamiento plástico en lugar de sobre el cobre desnudo.
- Punteras mal prensadas.
- Tuercas en las que no se ha instalado una arandela tipo Grover o de presión, permitiendo que se aflojen con las vibraciones habituales de la planta.
- Cables demasiado cortos que ejercen tensión mecánica (tracción) directa sobre el contacto eléctrico.
🛠️ Solución: Dependiendo del origen del problema, la actuación varía desde un simple reapriete al par especificado por el fabricante (la gran mayoría de las veces), sanear el cable retirando el aislamiento sobrante, o instalar arandelas Grover y volver a apretar para asegurar la unión a largo plazo.
Alta Resistencia Interna de Contacto
Esta es una avería «fantasma» que suele quedar oculta por el problema anterior y que muchos técnicos sin experiencia no son capaces de identificar. El desgaste físico de los polos internos de cualquier interruptor automático o contactor genera una elevada resistencia de contacto. Ese calor generado en el interior del aparato se transfiere térmica y físicamente hacia la borna del cable, mostrándose en la cámara termográfica con una temperatura ligeramente menor a la del núcleo. Si el cable está bien apretado pero la borna sigue caliente, el enemigo está dentro.
🛠️ Soluciones (de menor a mayor complejidad):
- Sustitución directa: Tras comprobar la elevada resistencia (idealmente con un microóhmetro), si el interruptor o contactor es un elemento relativamente barato, cambiarlo por uno nuevo es siempre la mejor opción a nivel de fiabilidad y costes.
- Limpieza en banco de inyección: Si disponemos de un banco para inyectar corriente, hacemos pasar por todos los contactos la intensidad nominal y abrimos/cerramos el interruptor de forma repetida. El arco eléctrico que se produce en el interior de la cámara de corte suele fundir y «limpiar» la carbonilla del contacto, solucionando el problema.
- Maniobra bajo carga real (⚠️ Precaución): Consiste en hacer la maniobra de apertura y cierre utilizando la carga real de la instalación para forzar la limpieza del contacto. Aunque suele funcionar, debemos aplicarla con extremo cuidado: las sobretensiones transitorias y los picos generados aguas abajo por estos cierres bruscos pueden provocar daños colaterales de forma involuntaria en equipos electrónicos sensibles.
Cables Mal Dimensionados
Aunque no es la avería más frecuente, en ocasiones la cámara térmica nos mostrará un conductor entero brillando con una temperatura anormalmente alta y uniforme a lo largo de todo su recorrido. Esto indica claramente un exceso de corriente continua para la sección de ese cable. Las causas principales suelen ser dos: un fallo de la protección magnetotérmica que no está disparando cuando debe (raro, pero posible) o, más comúnmente, un dimensionado incorrecto de la sección, muchas veces provocado por ampliaciones «parcheadas» en la planta.
🛠️ Solución: El primer paso vital es medir la corriente real al instante con una pinza amperimétrica. Con ese dato y el termograma en mano, toca irse a la oficina técnica, revisar los esquemas unifilares y analizar cuál es la solución más viable y segura: separar los circuitos, sustituir el cable por uno de mayor sección, o instalar cables en paralelo si la normativa y la bandeja lo permiten.
Desequilibrios, Sobrecargas y Armónicos (El enemigo invisible):
Si en tu instalación tienes una gran cantidad de electrónica de potencia (variadores de frecuencia, arrancadores estáticos, robótica), los problemas de temperatura pueden venir derivados de los armónicos en la red o por fuertes diferencias de tensión. En este escenario, la termografía suele delatar sobrecalentamientos extraños, como un cable de neutro literalmente «ardiendo» (por la suma de corrientes armónicas de tercer orden) o las tres fases de un motor eléctrico recalentadas de forma asimétrica.
🛠️ Solución: Aquí la cosa se complica. La termografía solo te está mostrando el síntoma, pero la enfermedad es más profunda. Este es un «saco» técnico donde hay que analizar el problema en detalle. La actuación correctiva pasa irremediablemente por conectar un analizador de calidad eléctrica (analizador de redes) para estudiar el espectro, buscar el origen de la distorsión y aplicar la solución óptima, que puede ir desde instalar filtros de armónicos hasta sobredimensionar el cable de neutro o redistribuir las cargas monofásicas.
Los límites del Infrarrojo: Lo que la cámara no ve
Nunca está de más recordar una máxima de oro: la cámara termográfica es una herramienta de apoyo, no un sustituto de los sentidos del técnico. Cuando ejecutamos inspecciones termográficas, en paralelo debemos realizar siempre una inspección visual, olfativa y auditiva del entorno.
La termografía solo mide temperaturas superficiales en el momento exacto del disparo. Sin embargo, hay problemas que la lente no puede ver pero que tu instinto sí:
- 👀 Inspección Visual (El rastro térmico): A veces, el punto caliente no está activo en el momento del análisis (porque la máquina asociada está parada temporalmente), pero ver cobres ennegrecidos por recalentamientos previos, fundas de cables retraídas o plásticos requemados nos alertará inmediatamente de que ahí existe un problema latente.
- 👃 Inspección Olfativa (Descargas y Arcos): Si al abrir el cuadro eléctrico notas olores anómalos (el inconfundible olor a ozono, a baquelita caliente o a plástico derretido), suele ser indicativo de que hay chisporroteos, falsos contactos o descargas parciales en el interior de las protecciones.
- 👂 Inspección Auditiva (Vibración y Chisporroteo): Toca afinar el oído. Un zumbido anormalmente alto en un contactor o el sonido de un arco eléctrico crepitando son alertas rojas que la cámara no te va a marcar en la pantalla.
En resumen: La termografía cubre el 80% del trabajo pesado en un plan de mantenimiento predictivo, pero es el instinto y la experiencia de un buen técnico en campo lo que permite detectar ese 20% de averías que quedan ocultas a la tecnología.
(Nota: En Baja Tensión se abren los cuadros con EPI contra arco eléctrico. En Media/Alta Tensión, esto es inviable y se justifica la instalación de mirillas termográficas).
El "Semáforo" de Actuación Termográfica (Criterios Delta-T)
Uno de los mayores errores cuando empezamos con el análisis termográfico es entrar en pánico. Ves un contactor a 60ºC en la pantalla y la primera reacción de un técnico inexperto es querer parar la máquina. Calma. En la termografía industrial, la temperatura absoluta no siempre es lo más importante; el verdadero indicador de avería es el Delta-T (ΔT).
¿Qué es el Delta-T? Es la diferencia de temperatura entre el componente sospechoso y un elemento idéntico sano bajo la misma carga (por ejemplo, comparar la fase L1 con la fase L2), o bien, su diferencia respecto a la temperatura ambiente del cuadro eléctrico.
Para no volverte loco priorizando órdenes de trabajo y saber cuándo debes actuar, en mantenimiento predictivo utilizamos un estándar de severidad basado en este diferencial. Aquí tienes nuestro «Semáforo Termográfico» de actuación:
Estado Normal (ΔT < 10ºC)
El componente está operando dentro de los parámetros térmicos de diseño. Simplemente, guarda la captura térmica en tu historial como imagen de referencia (Baseline) y observa su evolución en las próximas rutas.
Alerta Media (ΔT 10ºC - 20ºC)
Hay una anomalía incipiente en desarrollo. No requiere parar la producción hoy, pero debes programar una revisión (reapriete, limpieza o medición de cargas) para la próxima parada de mantenimiento programada.
Estado Crítico (ΔT 20ºC - 40ºC)
La falla técnica es evidente y la degradación está progresando rápido. Requiere planificar una intervención a muy corto plazo e iniciar una monitorización termográfica semanal para evitar el colapso del aislamiento.
Emergencia o "Alerta Roja" (ΔT > 40ºC)
El riesgo de fallo destructivo o incendio es inminente. Estas condiciones comprometen seriamente la seguridad de la instalación y del personal. La reparación debe ser inmediata, evaluando reducir la carga de esa línea drásticamente o desconectarla hasta solucionar el problema.
Del visor al papel: El Plan de Mantenimiento (Descarga tu Mini-GMAO)
Detectar un contactor a 75ºC no sirve de absolutamente nada si lo anotas en un post-it que acabará perdido en el fondo de una caja de herramientas. La termografía industrial no va de hacer fotos aisladas; funciona por tendencia y trazabilidad.
Guardar las imágenes de referencia (Baseline) es tu seguro de vida profesional. Te permite comparar la evolución térmica del cuadro eléctrico a lo largo de los meses y, lo más importante, justificar ante Dirección que tras una reparación, la orden de trabajo se ejecutó correctamente y el riesgo crítico ha desaparecido.
Sabemos que pedir presupuesto para un software GMAO corporativo de miles de euros suele ser una batalla perdida. Pero la falta de recursos no es excusa para seguir anclados en el mantenimiento reactivo. Por eso, hemos condensado toda la ingeniería operativa de esta guía en un Plan de Mantenimiento Preventivo y Predictivo (Ejemplo en Excel) que puedes descargar e implementar hoy mismo en tu planta a coste cero.
Con esta plantilla profesional (tu nuevo Mini-GMAO), darás el salto definitivo de «apagar fuegos» a dominar la fiabilidad de tu instalación:
- Inventario Crítico: Da de alta y organiza todos tus cuadros eléctricos y líneas prioritarias en un solo lugar.
- Trazabilidad Térmica: Registra las temperaturas base y anexa las imágenes de referencia tras cada ruta de inspección.
- Control Visual Inteligente: Visualiza de forma automática qué componentes están dentro de parámetros y cuáles acaban de pasar a la temida «Alerta Roja».
Pasa a la acción hoy mismo y demuestra con datos el valor real de tu departamento.
