Tanto si tienes una piscina privada, cómo si eres el presidente de una comunidad con piscina este artículo te interesa. Aprovecharemos esta entrada ya que cuándo hagamos el mantenimiento de la piscina, si hacemos un pequeño cambio, conseguiremos reducir el consumo eléctrico de la piscina.
ACTUALIZADO: Hemos incluido las nuevas tarifas de Junio de 2021.
Cuándo compramos casa y esta tiene piscina es un motivo más para realizar la compra. Esos largos días de verano nos esperan para disfrutar de nuestra piscina. En ese momento no pensamos en los gastos de una piscina privada o comunitaria. Sabemos que una piscina tiene unos gastos de mantenimiento pero si nunca hemos tenido una o hemos vivido en una comunidad que la tenga, lo desconocemos.
Cuándo vamos a bañarnos a una piscina nuestro mayor deseo es que el agua esté cristalina. La sensación de sumergirse en aguas cristalinas es indescriptible. Y como se consigue tener el agua en esas condiciones? Pues siento decirte que no hay magia. Para conseguir que el agua esté perfecta debemos tener en cuenta el nivel de cloro, pH y horas de filtrado.
Contenido
Horas de filtrado, el tiempo que solo nuestro contador eléctrico ve.
No vamos a entrar a definir los niveles óptimos de cloro y pH. Si realizas una sencilla búsqueda verás cantidad de sitios con los niveles óptimos que debe tener el agua. Esa parte es la más sencilla ya que con un sencillo medidor podemos ajustar esos niveles.
Nos centraremos en el consumo eléctrico de la piscina. Y el consumo eléctrico de la bomba de la piscina es directamente proporcional a las horas de funcionamiento. Las horas de filtrado varían en función de la temperatura del agua. Cuánto mas caliente este el agua, más horas deberemos filtrar.
Incluso en invierno la depuradora debe funcionar de forma más o menos regular de forma que no se apelmace la arena del filtro.
Cómo calcular el consumo en kw/h de la depuradora.

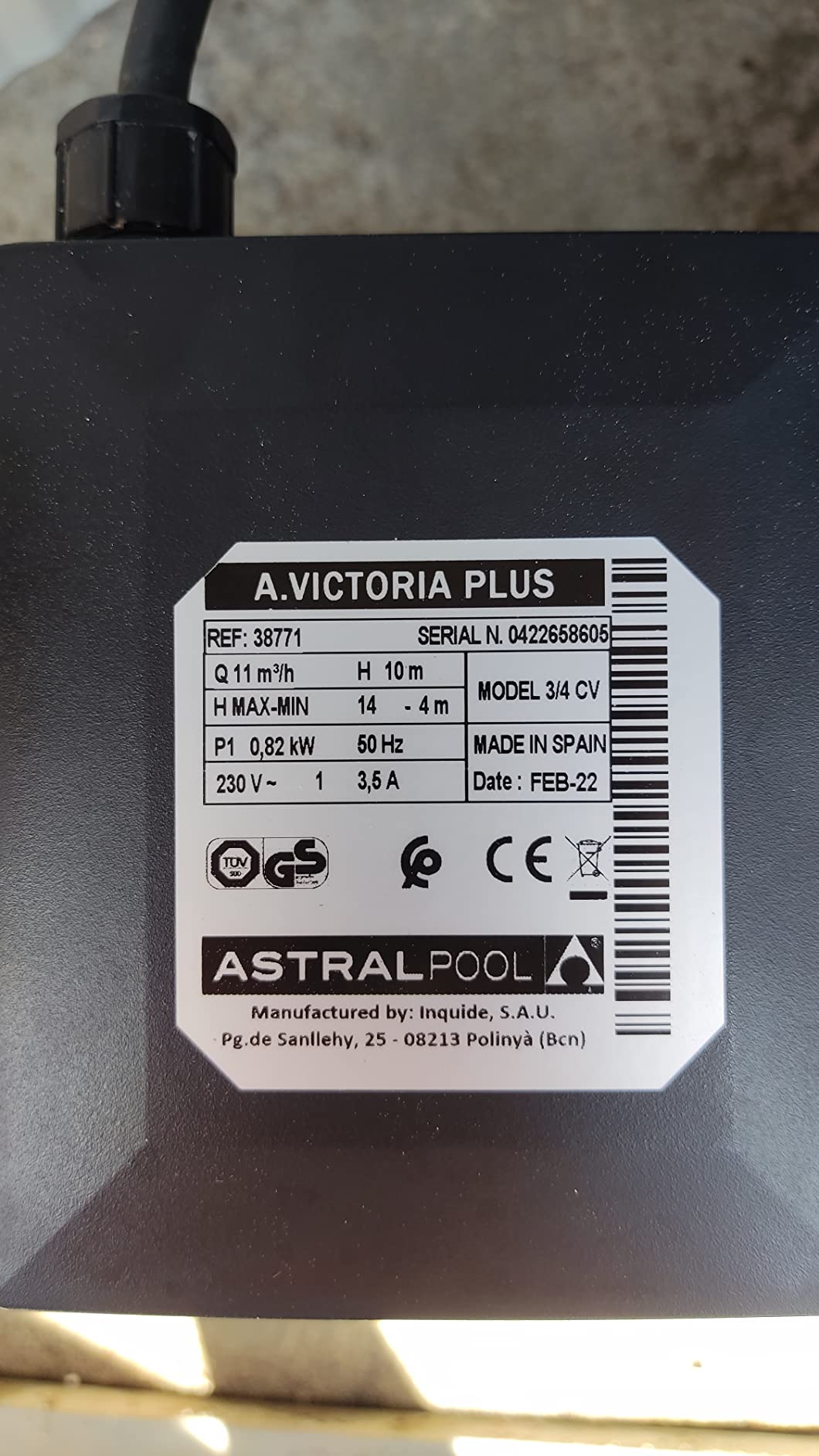

Vamos a realizar el cálculo de los tres meses de verano que es dónde se concentrará el mayor consumo de la depuradora de la piscina. Utilizaremos el consumo de una bomba Astral Pool Victoria plus,
367,00 EUR
el consumo de esta bomba es de 0,85kW/h.
Si quieres comprar una pinza amperímetrica podrás obtener el consumo exacto, haciendo una sencilla operación matemática podrás medir la potencia activa.
Para este cálculo estimaremos unas 8 horas día. Pues ya tenemos los datos necesarios para calcular los kW/h día, 8h x 0,85kW/h, nos dan 6,8kw. Si tú bomba es diferente deberás conseguir el consumo eléctrico en kW/h y multiplicar ese dato por tus horas de filtrado.
Cómo ya tenemos el consumo eléctrico de la piscina por día, multiplicaremos por los tres meses de verano. En nuestro caso suponen unos 612kW/h.
Realizando este ejercicio mes a mes puedes obtener el consumo de la depuradora de forma anual. El primer paso para reducir el consumo eléctrico de la piscina es saber cuánto estamos gastando inicialmente.
Empezamos a reducir los kw/h de la piscina, empezamos a ahorrar.
En este primer paso podemos empezar a ahorrar de forma manual. Pero tranquilo, más adelante lo automatizaremos. Si disponemos de una tarifa con discriminación horaria, bien en libre mercado o PVPC, debemos aprovechar para filtrar en tarifa valle. Esto con las nuevas tarifas que entraron en vigor el 1 de Junio de 2021 se vuelve clave. Ya que cómo hemos podido ver el Kw/h ha llegado a costar más de 25cts.
Cómo seguramente estarás pensando, depurar de noche puede ocasionar ciertas molestias. Podemos aprovechar al máximo las horas llanas, y evitar a toda costa las horas punta. Arrancar la depuradora a las 6:00 de la mañana, y pararla a las 10:00 nos dará 4 horas de filtrado a buen precio. Y si depuramos de las 14:00 a las 18:00, habremos conseguido 4 horas más.
Consiguiendo el ahorro en el mantenimiento de la depuradora.
Hasta aquí solo hemos visto que filtrando a una horas determinadas reducimos el coste pero no los kW. Si tenemos tarifa con discriminación horaria podemos aprovecharla aún más, sino la tenemos será un motivo más para contratarla.
Como podemos ahorrar realizando el mantenimiento de la piscina? Pues aprovechando para cambiar el temporizador analógico de la piscina, por un temporizador digital o mejor un temporizador wifi. Si debemos contratar el cambio del temporizador analógico, podemos aprovechar el momento en que este se estropee.
Temporizador digital para piscina.
Un temporizador digital como el que puedes encontrar en el enlace de más abajo está sobre los 15€,
- Potencia de entrada: AC 220-240 V.
- Salida: 16 A, 240 VAC 50/60Hz.
- Instalación de carril DIN 35 mm.
- Interruptor de tiempo digital electrónico con programas diarios, repetición de programas con ajuste de 17 encendido/apagado.
- Consumo de energía: 2 VA (Max.)
La gran ventaja de este tipo de programadores es que puedes realizar varios programas, discriminar por día y su precisión es mucho más elevada que la de los analógicos. Pero lo que son ventajas se convierten en un inconveniente, y es que para programar tienes que estar delante del programador. Que pasa si estamos fuera y queremos cambiar el programa, pues que tenemos que esperarnos a llegar, por cierto nuestro objetivo de reducir el consumo eléctrico de la depuradora también pasa por hacerlo de la forma más cómoda posible.
Temporizador wifi para piscina.
Para ir un paso más allá podemos instalar un controlador wifi. Pero no habíamos quedado en un temporizador wifi. Pues si, pero un controlador nos permite hacer tareas de temporización y algunas más.
- 【 Control Remoto Mediante Aplicación 】 La aplicación eWeLink APP permite controlar todos los dispositivos SONOFF desde cualquier lugar con un solo toque en un smartphone iOS o Android, sin límite de distancia. También es posible realizar un seguimiento del estado de los dispositivos en tiempo real en todo momento
- 【Compatible con un interruptor de luz convencional】Encienda la luz sin abrir la aplicación al ir al baño por la noche; basta con pulsar el interruptor conectado.
- 【 Escena Inteligente 】 Cree escenas inteligentes para que un dispositivo SONOFF pueda activar o desactivar otro, o agrupe varios dispositivos en un solo grupo y póngalos en marcha a la vez con un solo toque
- 【 Control por Voz con Manos Libres 】 SONOFF MINI El interruptor Wi-Fi es compatible con Amazon Alexa (Amazon Echo/Echo Dot/Amazon Tap) y Google Home Assistant. Permite utilizar la voz para controlar aparatos domésticos y disfrutar de una experiencia con manos libres
- 【 NOTA 】 1. Corte la corriente antes de instalar el dispositivo. 2. El router debe ser 2,4 GHz (Wi-Fi 5,0 GHz no es compatible), pero no hay limitaciones sobre la red del smartphone (se aceptan las redes 2G/3G/4G/Wi-Fi).
El controlador de Sonoff tiene un tamaño de 42x42mm, lo suficientemente pequeño para quede escondido dentro del cuadro. Nos permite ajustar la programación de igual forma que con un temporizador digital para piscina. Pero con una gran ventaja, se hace desde nuestro propio móvil mediante la APP Ewelink. Además podemos encender la depuradora desde fuera de casa.
Y aquí es donde tenemos la posibilidad de reducir el consumo eléctrico de la piscina. Podemos variar el tiempo de filtrado en cualquier momento, reduciendo el consumo de luz de la bomba.
Esquema cableado del Sonoff en el cuadro de la piscina
Aprovechando uno de los comentarios que me han dejado a continuación tenéis el esquema de cómo se debería conectar el SonOff manteniendo el temporizador existente en el cuadro. He aprovechado uno dibujo que he encontrado para poder hacerlo más rápido. Cómo podéis ver el Sonoff se alimenta con las líneas azul y negra, y con la marrón oscura lo unimos a la salida del temporizador hacia el contactor. Aquí lo más fácil será y a la borna del contactor, ya que la del temporizador es más pequeña.
Bonus
Cómo, que puedo encender la depuradora de la piscina desde la otra punta del mundo? En efecto, esto es posible. Pero voy a darte algunas ideas más. Si en lugar de instalar el controlador mini de Sonoff instalas unos de 4 canales como el siguiente,
podrás encender cualquier elemento que se alimente desde el cuadro de la piscina. En mi caso controlo el llenado de la piscina de forma automática mediante una electro válvula, las luces del jardín y las luces del interior de la piscina. Si tienes piscina y te vas fuera tienes el problema de la evaporación, tener automatizado el llenado te permite poder aportar agua sin estar en casa, incluso llenarla y no dejarte la válvula abierta, cómo suele ocurrir en muchas ocasiones.
A petición de algunos lectores del blog dejo el esquema de conexionado de un Sonoff de 4 salidas que alimente la depuradora, el transformador de la luz interior de la piscina y la electroválvula de llenado. Si algún eléctrico lo ve, que no se escandalice ya que está echo para no eléctricos.
ACTUALIZACIÓN: 06/02/2021: Cuándo creamos esta entrada no existían las nuevas tarifas que entraron en vigor en Junio de 2021. Este verano deberemos tener muy en cuenta que las horas de filtrado no sean en hora punta. De lo contrario nos llevaremos un disgusto importante con la factura eléctrica
Cómo siempre tenéis los comentarios abiertos para cualquier sugerencia o duda que pudieseis tener. Y si os ha gustado el contenido podéis suscribiros para poder recibir información que seguro que será de interés. A la derecha tenéis los campos. Gracias!!!!
Y si creéis que el contenido merece de una pequeño donativo para mantener este trabajos en el siguiente botón lo podréis hacer.
Última actualización el 2024-11-15 / Enlaces de afiliados / Imágenes de la API para Afiliados
Buenas, tengo una duda, yo quisiera conectar un timer digital, que tiene más entradas que el que está como ejemplo y un interruptor wifi en paralelo, para que siempre funcione el timer digital, y cuando yo quiera iniciar via wifi el motor de la piscina, es posible esto?
Podrías indicarme qué conexiones debo hacer? Gracias
Hola,
Guillermo no entiendo la consulta. Cuándo dices que el timer digital tiene más entradas te refieres a que tiene varios contactos? Si lo que comentas es esto no es ningún problema ya que con coger una salida y programarla el programador de la piscina funcionará siempre que el programador digital lo haga. Cuando instales un wifi en paralelo la piscina arrancará, sino lo está ya, cuándo el wifi le de la orden. No sé si me he epxlicado.
Saludos,
Juanan
Buenos días,
Buen artículo gracias. Pero me surge una duda.
Yo he puesto y tele wifi de otra marca pero igual que el sonoff la duda que tengo es si el reloj analógico debe estar apagado, ahora mismo lo tengo en manual pero si programo el rele wifi no salta la depuradora y por tus gráficos para estar bien instalado.
Gracias
Buenos días Santi,
El reloj es indiferente cómo esté ya que el programador wifi va en paralelo con el programador analógico. Esto quiere decir que con que uno de los dos dé orden de marcha al contactor este debe arrancar. En el esquema que hay en la entrada el hilo marrón que sale del Sonoff va directo a la salida del contacto del temporizador que alimenta el contactor. Si puedes pásame una foto dónde se vea más o menos el cableado del cuadro para ver si a distancia puede ver el problema, pero no me comprometo que con fotos cuesta de ver lo que ocurre 😉 ( admin@mantenimientoelectrico.pro).
Saludos,
Juanan
Saludos,
Juanan
Hola Juanan
Tengo un reloj marca intermac (reloj analogo) modelo T106R
Un reloj wifi marca Dewenwils modelo HOWT01C
Y un breaker general electric
Y quisiera saber si hay alguna manera de conectar los 2 relojes por si el de wifi falla (se va la señal wifi que es mala en la zona) el analogo nunca deje de trabajar.
En el correo tienes la respuesta.
Buenos días Juan,
Gracias por el artículo, justo estoy montando un cuadro de control para la piscina y quería añadir control a través de Home assistant.
Respecto al temporizador analógico, no me queda clara la conexión de alimentación de entrada, ya que la entrada de Fase la tienes conectada en El contactor. ?Esto no haría que el temporizador solo esté operativo cuando el contactos este operativo?No debería tener las entradas de corriente directamente a fase y neutro de la salida del magneto térmico?
Hola Oscar,
El reloj analógico coge la alimentación para su funcionamiento directamente de la salida del neutro del magnetotérmico y de la fase detrás del guardamotor, esto parará el temporizador analógico en caso de disparo del guardamotor. Después la salida del temporizador analógico va junto con la del temporizador wifi al contactor. Todo eso es correcto. Lo que si estoy viendo ahora es que la alimentación del sonoff debería ser la misma que la del temporizador wifi. De esta forma en caso de disparo del guardamotor el sonoff perdería la alimentación y al no llegar avisos de que la depuradora esta en marcha nos pondría en sobre aviso de que hay algún problema. Este esquema es un dibujo para que cualquiera sin conocimientos eléctricos sea capaz de ir poniendo cables y que funcione. Si tienes algún esquema de lo que estás montando y me lo pasas te lo puedo llegar a modificar y lo colgaría aquí en comentarios.
Ya me dirás si he sido capaz de ayudarte o te he liado un poco más ;).
Saludos,
Juanan
Hola Juanan:
Estoy haciendo una instalación de un reloj Temporizador con wi-fi y que se conecta con alexa (marca DEWENWILS) para remplazar mi reloj temporizador analogo (manual) marca INTERMATIC. Al momento de cambiarll me di cuenta que cuando la programas para que inicie sola todos los dias , si pormalhun motivo la casa se queda sin wi-fi la bomba no funciona y por lo que general la casa donde está instalada la dejó sin luz cuando me voy. Quisiera saber si es posible instalar los 2 relojes a la misma bomba para que, una funcione cuando no hay wifi (cuando no hay nadie en casa) y la de wifi cuando hay alguien y pueda ser controlada por alexa.
Buenos días Derek,
Si me pasas más detalle de los equipos, fotos de los dos relés te puedo dibujar un esquema sencillo para su conexión. Si que es posible conectar dos relés en paralelo. En casa dispongo de un relé wifi ewelink y un segundo temporizador digital con una programación mínima que me asegura el filtrado durante todo el año. El relé wifi lo utilizo para ir ampliando la horas de filtrado.
Saludos,
Juanan
Buenas! Muchas gracias por tu artículo, en caso de piscinas de cloración salina, deberemos conectar también el clorador y el dosificador automático de reductor de pH no??
Hola,
Ahí me pillas, en mi caso utilizo pastillas de cloro con lo cuál no tengo este problema. El clorador y dosificador funcionan siempre con la depuradora? De ser así lo lógico es que todo arranque a la vez. En este caso lo mejor es utilizar el Sonoff de 4 canales y que cada canal controle un dispositivo, los puedes encender todos a la vez. Otra opción más barata es utilizar un Sonoff mini y comprar un relé para ampliar el número de contactos.
Saludos,
Juanan
Gracias de nuevo Juanan, me he decidido por el de 4 vías que comentas,quitando el reloj analógico y poniendo válvula para llenado con lo cual utilizaría tres vías, luces,motor de depuradora y electroválvula para llenado.Podrias poner el esquema en ese caso, y que grosor de cable utilizar,gracias de antemano
Buenos días,
Ahí va.
Primero agradecer el post. Preguntas:
1) la depuradora la tengo en la clásica trampilla con puerta abatible de PVC dónde están los térmicos e interruptores. El interruptor de Son off soporta está humedad?
2)existe modelo para dos vías,la depuradora y las luces de la piscina?
3) qué es el contactor?
Gracias por su ayuda
Hola Rafael,
El Sonoff se puede ubicar dentro del cuadro de la piscina dónde están los térmicos e interruptores cómo tú indicas. Lo más habitual es ubicarlo junto al transformador del alumbrado interior de la piscina ya que hay espacio más que suficiente. También cabe la posibilidad de que lo pongas en una caja exterior. De esta forma incluso lo podrías poner en una pared en el exterior o en el mismo hueco dónde se encuentre el motor ya que quedará perfectamente protegido.
Existen modelos de Sonoff de hasta 4 vías, pero si únicamente quieres dos con este relé wifi de 2 vías tendrás más que suficiente. En mi caso con un sonoff de 4 vías controlo el llenado de la piscina con una electroválvula a 230 voltios, y me aseguro de llenar un tiempo exacto. Ya que en más de ocasión me deje la válvula manual abierta y desbordé la piscina, con el consecuente desperdicio de agua.
Un contactor es un equipo que se utiliza para arrancar y parar equipos eléctricos de una cierta potencia. Es un electroimán que al recibir tensión cierra unos contactos que provocan el arranque del equipo eléctrico. Es fácil identificarlo ya que hace un sonido mecánico cuándo se cierran y son bastante «raros» en comparación con magnetotérmicos y protecciones.
Saludos,
Juanan
Gracias,me ha sido de ayuda
Gracias Juanan, quería preguntarte cómo fijar el sonoff ya que parece que no se puede alojar en la placa DIN dónde están todos los térmicos ,si quitara el reloj analógico
Hola,
Rafael no es necesario que lo fijes al carril din, lo que puedes hacer es utilizar una cinta adhesiva de doble cara y fijarlo en una de las caras internas de la caja. El de 4 canales si que dispone de fijación para carril din, pero es excesivamente grande. Otra opción sería reemplazar el temporizador y contactor por un relé wifi, que si que se puede fijar en el carril. Pero esta opción para mí no es recomendable ya que no me fio de que la intensidad de arranque del motor acabe dañando los contactos del relé incluso los puede llegar a soldar si no está bien diseñados.
Saludos,
Juanan
Hola, muy útil la idea, ¿podrías poner el esquema de como quedaría sustituyendo el reloj analógico?
Muchas gracias!
Hola, en mi caso mantengo un reloj digital para que haga filtrados en invierno y dejar sin programas el programador wifi. Si lo que deseas es dejar únicamente el programador wifi tienes que descablear totalmente el temporizador analógico y dejar la salida del sonoff al contactor, ya que esta última será la encargada de poner en marcha y parar el contactor.
Saludos,
Juanan
Interesante articulo, hoy mismo estuve pensando si existiria un programador depuradora wifi.
Mi pregunta es, con programador analogico, sirviria tambien SONOF mini R2??Gracias!!!
Buenos días Juan,
Te sirve perfectamente, lo único que tienes que hacer es conectar el contacto del SonOff en paralelo con el del analógico. O directamente desmontar el analógico y dejar solo el SonOff, que es lo que te recomiendo. Si tienes un mínimo de conocimientos es conectar directamente la salida del Sonoff al contacto A1 del contactor de la depuradora.
Saludos,
Juan Antonio
Hola, un post genial!
yo también voy a conectar un interuptor wifi SONOFF a mi depuradora. Nos podrias dejar un pequeño esquema de como conectarlo en paralelo al temporizador analogico que tenemos actualmente conectado a la bomba de la piscina?
Hola Jaume,
Primero de todo gracias por comentarios. Acabo de actualizar la entrada con un esquema que te podría servir.
Saludos,
Juanan
