Hoy vamos a escoger un guardamotor monofásico para proteger una bomba de agua. Hace ya algún tiempo vimos las protecciones necesarias para proteger un motor eléctrico. En este post haremos el ejercicio práctico de seleccionar un guardamotor trifásico y conectarlo para que proteja, en nuestro caso, una bomba de agua monofásica.
Para empezar haremos una pequeña introducción de porqué es necesario un guardamotor monofásico para proteger una bomba de agua. Las protecciones eléctricas no actúan en el 99,99% del tiempo ya que es la condición esperada pero hay situaciones anómalas en las cuales debemos proteger el equipo. Esto último es importante, un guardamotor protege el equipo, no a las personas. Si llega un trozo de hierro a la bomba y esta se clava la protección se encargará de disparar. Si le demandamos más potencia de la que ella puede suministrar el guardamotor trifásico actuará. Incluso se puede dar una situación un tanto extraña, ante una bajada de tensión nuestra bomba demandará más intensidad para mantener la potencia y esto podría suponer la actuación del guardamotor. Esto último lo trataremos en alguna entrada futura.
Contenido
Que debemos tener en cuenta la hora de seleccionar un guardamotor monofásico
En esta entrada vamos a trabajar con guardamotores que irán en instalaciones monofásicas (2 hilos, 230 voltios) pero a la hora de seleccionar esto es indistinto. Lo único que deberemos tener en cuenta es la intensidad nominal del motor a su tensión de trabajo. A continuación os dejamos una placa de una bomba monofásica de 1 caballo (0,75kW), que alimentada a 230 voltios tiene un consumo de 5,05 Amperios.
Con este dato ya podemos seleccionar nuestro guardamotor. Estos equipos tienen un rango de trabajo y es lo que debemos tener en cuenta. En la tabla que tenéis a continuación os dejamos aquellos que pueden ser más habituales en instalaciones domésticas,
Para nuestra bomba de un caballo con el guardamotor de 4 – 6,3 Amperios ya estaríamos perfectamente cubiertos. Dentro del rango del guardamotor queda la intensidad de nuestro motor monofásico. Este tipo de equipos están diseñado para montar sobre carril din. Esto es importante si lo que deseas es montarlo en el interior de una caja.
Cómo conectar un guardamotor monofásico a un motor

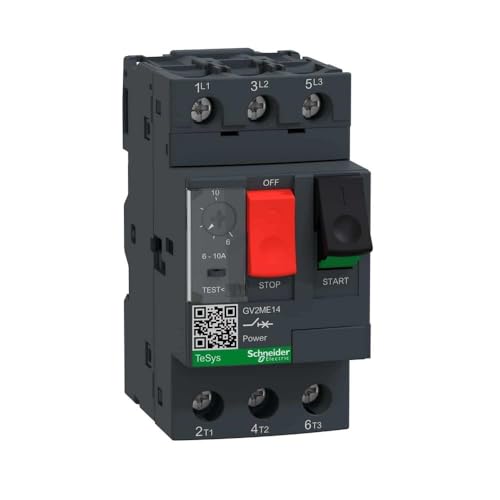

El guardamotor que hemos escogido es trifásico y nuestro motor solo tiene dos hilos de potencia, el tercero será el tierra que nunca debemos cortar. Lo primero que nos viene a la cabeza es coger conectar la llegada a las bornas 1 y 3, y los cables del motor a la 2 y 4. Si realizamos esta conexión el sistema funcionará pero tenemos un problema. El guardamotor no está viendo intensidad por un polo y a la hora de disparar lo más probable es que no lo haga de forma adecuada. Esto al final supone que nuestro motor no está correctamente protegido. Para «engañar», o convertir, nuestro guardamotor trifásico lo que hacemos es hacer puente entre la borna 4 (inferior) y la 5 (superior) de forma que la salida hacia el motor o al contactor ahora la conectamos entre los bornes 1 y 6. De esta forma lo que estamos haciendo es hacer circular intensidad por los tres polos del guardamotor y así el «cree» que tiene un motor trifásico.
Quizás la explicación puede ser un tanto compleja, por si acaso os dejo un video dónde de forma más gráfica lo explican,
A cuánto debo regular el guardamotor
Si estás pensando en que la intensidad de ajuste es la misma que la de la placa del motor, estás en lo cierto. Siempre que ajustemos una protección de un motor sobre un guardamotor o un térmico la intensidad de ajuste es la de la placa a su tensión de trabajo.
Si ajustando la intensidad nominal de un motor sobre una protección esta dispara pasado un rato deberemos comprobar el consumo real con una pinza amperimétrica. Ya que esto lo que nos estará indicando es que el motor está consumiendo por encima de su intensidad de diseño. Si el disparo es instántaneo, esto es otro problema y mucho más grave.
Es necesario instalar un magnetotérmico aguas arriba del guardamotor monofásico de Schneider?
La respuesta es depende pero veamos el porqué. Un guardamotor Scheider GV2ME10 cómo el que hemos seleccionado tiene tanto protección térmica cómo magnética. Dicho de otro modo, el motor está protegido tanto contra sobrecargas cómo contra cortocircuitos. Pero que ocurriría si tenemos una línea de cable exclusiva que alimenta el guardamotor? Pues que debemos protegerla con un magnetotérmico adecuado. Pero debemos tener en cuenta la selectividad tanto amperímetrica cómo cronométrica.
